Hercules MK2 501/4 - Original Sprint Zylinder und Kolbenschmidt - unterschiedliche Setups

Passhülse auf ganze Länge eingeschnitten. Schnittbreite 1,0 mm Außendurchmesser 8,5 mm, Länge 10,0 mm.
Innen 6,95mm,im noch nicht eingebauten Zustand.

Bohrung im neuen Deckel gemessen ca. 8,36 mm

Zuletzt bearbeitet:
Womit misst du denn auf 1/100 genau?
Ein handelsüblicher Messschieber gibt das ja aufgrund der normalen zulässigen Abweichung ja nicht wirklich her.

Ich kann 1-2/100 so circa ablesen. Abweichungen sind nicht berücksichtigt.
Sind die Maße die ich sehen kann.

Offtopic Anfang
Um auf 1/100 genau zu sein müsste der Messchieber aber im Tausendstelbereich genau auflösen. Und das tun die wenigsten.
Für eine MSA wäre sogar eine um den Faktor 20 bessere Auflösung, also 0,5 Tausendstel, notwendig, wenn mich nicht alles täuscht.
Offtopic Ende

Für den normalen Gebrauch sollte man bei handelsüblichen Messschieben die Hunderstel ignorieren.

Zuletzt bearbeitet:
Ist doch nicht das Thema.Ich habe versucht so genau wie möglich zu messen. 1/100 spielen hier keine Rolle
Hab das abgelesen was der Messschieber mir zeigt.

Vergrößere die Bilder die 0 fluchtet ziemlich genau auf 25,0 mm, nach rechts 25,02 -25,04- 25,06 u.s.w fluchten nicht.
Der Messschieber ist schon relativ gut.


Anhänge

  • 20220414_002245.jpg
    2,2 MB · Aufrufe: 136
  • 20220414_002400.jpg
    2,7 MB · Aufrufe: 129
Zuletzt bearbeitet:
Auf dem Messschieber werde ich diese Hundertstel nicht ignorieren. Das Endmaß 25,00 mm +- 0 .
Da sind immer Gummikappen zum Schutz drüber.

Auch wenn die Frage das eigentliche Thema etwas sprengt (ich entschuldige mich hiermit schon mal vorab):

Wie liest du bei einem Nonius, der in Zehntel aufgeteilt ist, auf Hunderstel genau ab?
Zumal die durchschnittliche Auflösegrenze des menschlichen Auges bei 0,05 mm liegt.

Passhülse auf ganze Länge eingeschnitten. Schnittbreite 1,0 mm Außendurchmesser 8,5 mm, Länge 10,0 mm.
Innen 6,95mm,im noch nicht eingebauten Zustand.

Bohrung im neuen Deckel gemessen ca. 8,36 mm
OK Danke dir, auf der rechten Seite sind es aber unterschiedliche Passhülsen

@ Klaus, ignoriere bitte meinen letzten Beitrag.
Da habe ich die Skala falsch interpretiert.

Entschuldige bitte.

OK Danke dir, auf der rechten Seite sind es aber unterschiedliche Passhülsen

Laut der mir vorliegenden ET-Liste sind es links und rechts die gleichen, von Klaus genannten, Hülsen mit 8,5x10

Seite 7 und 8, Pos. 15 bzw. 2:

Zuletzt bearbeitet:

sveniiii78

Vielleicht wurde am Deckel mal was verändert und andere Hülsen eingebaut.
Gruß Klaus


@ Matt 21
Alles ist gut, da braucht man sich nicht für entschuldigen.
Man sieht auf Bild 2 das ich gesendet habe genau ,wo die Striche nicht fluchten 0,02 mm Nonius.
Wenn man der Sache traut, würde ich laut dem Bild mich festlegen das es +- 1/100 mm genau ist.
Zimmer Temperatur war 20,7 Grad Celsius . Auf dem Endmaß steht 20 Grad Celsius.

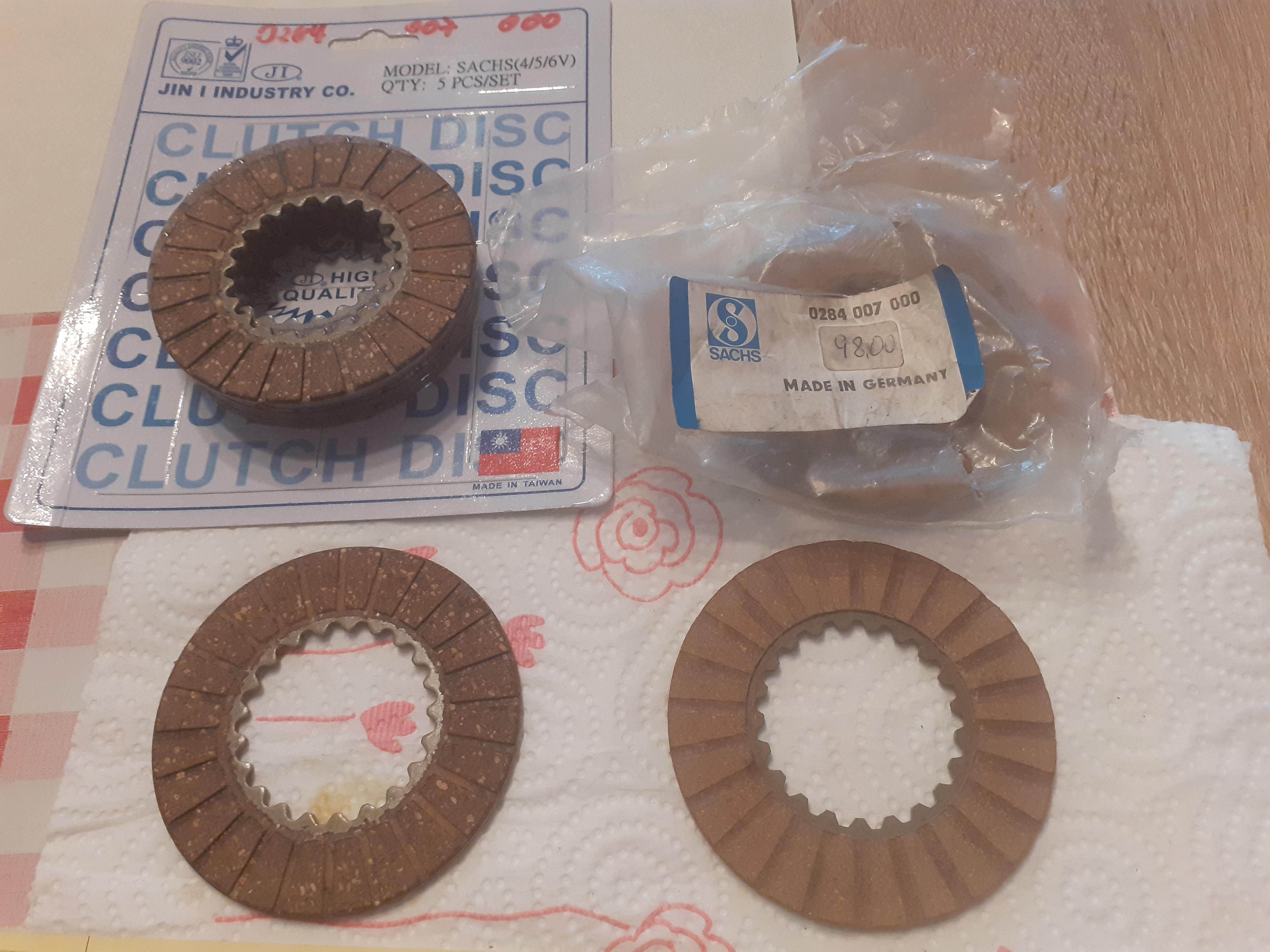

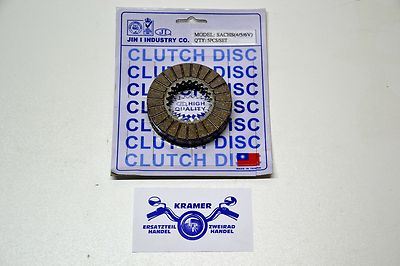

Diese Nachbau Reiblamellen sitzen sehr gut auf der Kupplungsnabe.Das Spiel auf der Nabe, ist identisch mit dem Original. Die Dicke des Reibbelags beim Nachbau ist nicht wesentlich dicker .Die Trägerplatte, kann da den ein, oder anderen zehntel Millimeter schon unterschiedlich sein.Diese Nachbau Lamellen sind gut. Der Preis ist günstig.
Original Sachs 5 Stück 98 DM.ln 2003 war der Preis 22€/Stück.

Sachs und Nachbau


Anhänge

  • 20220415_110900.jpg
    2,5 MB · Aufrufe: 111
  • 20220415_111140.jpg
    2,6 MB · Aufrufe: 112
  • 20220415_111246.jpg
    2,6 MB · Aufrufe: 108
  • 20220415_112836.jpg
    3 MB · Aufrufe: 111
Newfren 1575/5A 5 Stück, oder 1575/3A 3 Stück.
Das sind auch super Reiblamellen, leider etwas teurer Versand /Italien.
5 Stück um 20€.
Gruß Klaus


Anhänge

  • s-l500 NEWFREN 1575.jpg
    s-l500 NEWFREN 1575.jpg
    29,3 KB · Aufrufe: 107
Verarbeitung ist sehr gut


Anhänge

  • 18047_1_1_1 newfren sachs.jpg
    18047_1_1_1 newfren sachs.jpg
    104,2 KB · Aufrufe: 106
