Hercules MK2 Tachoantrieb 501/4 BKF

luke97

luke97

Neues Mitglied
Registriert
8 April 2020
Beiträge
8
Fahrzeug(e)
Hercules MK2, Hercules Prima 2S
Hallo zusammen!

Ich habe mir vor kurzem eine Hercules MK2 Baujahr 1977 zugelegt.
Das Moped läuft soweit sehr gut, klar ist optisch noch etwas dran zu machen.

Doch das soll jetzt nicht Thema sein.

Das einzige was an dem Moped nicht funktioniert ist der Tacho... und das stört mich etwas.
Finde es Quatsch, wenn man diese Amaturen schon hat sie nicht zu nutzen.

Ein Fahrradtacho oder ähnliches kommt für mich nicht in Frage.


An und für sich dreht der Tacho, ist somit in Ordnung.
Nur das "Adapterstück" was die Welle antreibt und in den Motorblock geht, fehlt mir. :cry:


Habe schon ein zwei Artikel bestellt, doch leider nie das passende gefunden.
Nun wollte ich mal an euch Fachleute rantreten, welchen Artikel benötige ich?

Habe auf eBay folgende gefunden: HERCULES,KTM,SACHS,sportbike,50s,sw 5/6gang KIT - Tachoantrieb für Motordeckel

Würde das z.B. Passen?


Bin von Haus aus kein Mechaniker, sondern ITler.. von daher entschuldigt bitte meine nicht fachliche Ausdrucksweise. :?:


Mit freundlichem Gruß,
Lukas.

Hallo
Hier eine Explosionszeichnung:
https://wawa-the-duck.lima-city.de/part ... ame009.htm
So wie ich dich verstanden habe,fehlt Nr.13.
Du solltest den ganzen Tachoantrieb schecken und mit Tachofett fetten.
Tachorad 7 Zähne rechts steigend, Tachoritzel 12 Zähne,grade verzahnt.
Gruß Klaus

Sachscupspezi":a6v9k47u schrieb:
Hallo
Hier eine Explosionszeichnung:
https://wawa-the-duck.lima-city.de/part ... ame009.htm
So wie ich dich verstanden habe,fehlt Nr.13.
Du solltest den ganzen Tachoantrieb schecken und mit Tachofett fetten.
Tachorad 7 Zähne rechts steigend, Tachoritzel 12 Zähne,grade verzahnt.
Gruß Klaus


Hallo Klaus!

Vorerst danke für die Antwort.
Allerdings fehlt alles was mit dem Tachoantrieb zu tun hat.

Also Teil 5 - 13.

Hier schonmal zwei Bilder, werde morgen Bilder von dem Deckel machen.




Das Schraubenrad im Seitendeckel ,wird durch die geschlitzte Hauptwelle( Hauptwelle ist die,wo dein Kettenritzel drauf sitzt.) angetrieben, diese treibt das Tachoritzel an . An der Anschlußschraube wird die Tachowelle angeschraubt,die Innenwelle steckt dann im Tachoritzel.<br /><br />-- 08.04.2020 20:30 --<br /><br />Mach mal Fotos von der Innenseite des Deckels. Oben ist alles beschrieben,siehe auch Ersatzteilliste Zeichnung.

Sachscupspezi":1d9podvu schrieb:
Das Schraubenrad im
,wird durch die geschlitzte Hauptwelle( Hauptwelle ist die,wo dein Kettenritzel drauf sitzt.) angetrieben, diese treibt das Tachoritzel an . An der Anschlußschraube wird die Tachowelle angeschraubt,die Innenwelle steckt dann im Tachoritzel.

-- 08.04.2020 20:30 --

Mach mal Fotos von der Innenseite des Deckels. Oben ist alles beschrieben,siehe auch Ersatzteilliste Zeichnung.

Hab mir jetzt doch die Mühe gemacht und eben Fotos geschossen :D








https://wawa-the-duck.lima-city.de/part ... ame009.htm

Du solltest alles mal säubern ,mit Bremsenreiniger und feststellen ob alle Teile vorhanden und richtig verbaut sind.
Ich kann es nicht richtig sehen,die Nr.7 hat einen durchgehenden Steg ,oder zwei unterbrochene Stege ,wo die geschlitzte Hauptwelle eingreift. Kann sein das diese weg gebrochen sind.
Im Bereich des Napf den Deckel mit einer Heißluftpistole erwärmem und alles ausbauen. Was vorhanden sein muss sieht man auf der Zeichnung.

Hallo, mir fehlen Teil 10 - 13.

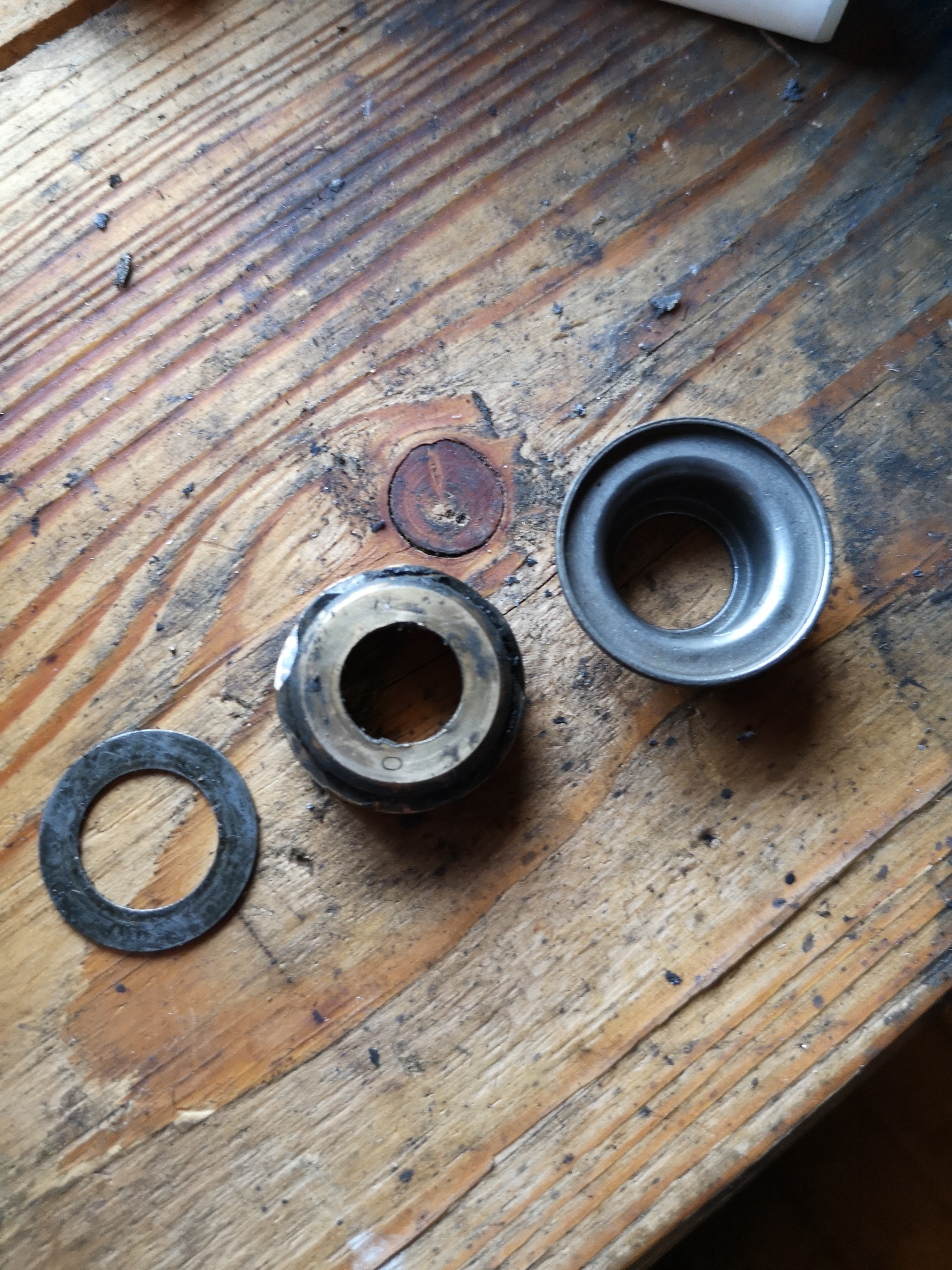

Und bei der schnecke fehlt die Querstrebe. Die kann man bestimmt einlöten oder?<br /><br />-- 09.04.2020 19:01 --<br /><br />Haben das Teil soweit auseinander.


Anhänge

  • 15864470985673670049103778215983.jpg
    2,7 MB · Aufrufe: 1.803
  • IMG_20200409_173229.jpg
    3,4 MB · Aufrufe: 1.760
  • 15864516621975735287520126382567.jpg
    3,9 MB · Aufrufe: 1.772
Hallo
Ich sehe nur Teil 6,7 und 8 . Nr. 7 Schraubenrad ist dazu noch defekt. Löten kann man,besser neues besorgen.
Teil 5 ,9 ,10 11,12,13 fehlt.
Hab alles erklärt,jetzt kannst Du auf die Suche gehen. Gruß Klaus

Sachscupspezi":k952lx5w schrieb:
Hallo
Ich sehe nur Teil 6,7 und 8 . Nr. 7 Schraubenrad ist dazu noch defekt. Löten kann man,besser neues besorgen.
Teil 5 ,9 ,10 11,12,13 fehlt.
Hab alles erklärt,jetzt kannst Du auf die Suche gehen. Gruß Klaus


Genau das ist ja das Problem.. bislang habe ich noch nichts passendes gefunden :(
Außer export ware aus Portugal aus Plastik für 80€...

Schraubenrad aus Kunststoff mit Schraubenritzel aus Stahl kann man einbauen,schön fetten. Die Scheibe auf deinem Foto braucht man dann nicht mehr einbauen,wenn das Schraubenrad aus Kunststoff ist.
Einige Teile wirst Du wohl nicht mehr so einfach bekommen. Gebrauchten Seitendeckel mit funktionierenden Antrieb besorgen ist viel einfacher. Die Preise für Tachoantriebe sind heftig. Gibt es nicht mehr so oft. 50 € und mehr muss man dann schon mal hin legen.<br /><br />-- 09.04.2020 22:48 --<br /><br />https://www.ebay-kleinanzeigen.de/s-anz ... 7-306-7179

cluberer2003":1hgrujtv schrieb:
https://www.mopedparts.de/de/hercules-sachs/motorteile-engine-parts/sachs-50-5/schraubenrad-tachoantrieb-7-zaehne-sachs-rechtsverzahnt


Dankeschön!!
