Airsal 63ccm und MX-1NN

[matt21]

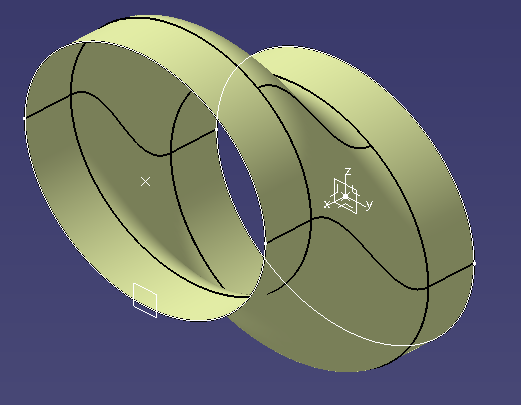

Erster grober Entwurf.

Wichtig wäre jetzt noch zu wissen, wie groß der Versatz der beiden Anschlüsse ist und ob die parallel zueinander stehen.



[Ringostar1982]

Das sieht doch schon mal gut aus.. parallel würde ich sagen ja. Den Versatz sieht man auf meinem ersten Bild. Der Durchmesser vom VM20 schneidet ziemlich genau auf der Mitte des Durchmessers vom Luftfilter- Anschluss. Evtl könnte man die Anschluss-Enden ein bisschen länger lassen und zur Not dann vor Ort kürzen falls die Maße etwas abweichen oder?



[matt21]

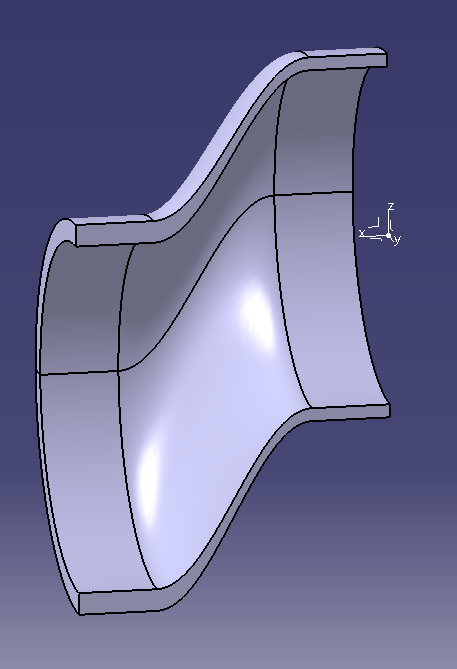

Alles klar, ich passe das einmal an.

Wenn das ein gedrucktes Bauteil werden soll, dann ist das allerdings relativ steif.
Da ist mit Biegen etc. nicht soviel zu machen.
Von daher sollten die Maße schon relativ genau sein.

Alternativ kann man das aus TPE drucken, allerdings wird das deutlich kostenintensiver.

Die 35mm sind von Anschluss zu Anschluss gemessen, richtig?

Sind deine Angaben die Außendurchmesser der Anschlüsse?
Gib mir einmal die Innendurchmesser bitte.

Dann mache ich eine Version mit Anbindung für einen Gummischlauch zum Vergaser und O-Ring-Abdichtung zum Luftfilter. Das wäre dann auch montagefreundlicher und kann Toleranzen und Schwingungen ausgleichen.



[Ringostar1982]

Problem ist dass ich mich echt schwer tue das korrekt zu messen. Sollte einigermaßen stimmen aber etwas flexibles wäre vermutlich nicht schlecht. Könnte man dann aber im 2. Schritt gehen falls das alles nicht so richtig passt oder?

35mm sind korrekt von Anschluss zu Anschluss. Wobei der Luftfilter Anschluss vermutlich minimal geneigt ist. Heißt oben 35mm und unten sind es dann 1-2 mm mehr. Aber das ist blöd zu messen.
Ja das waren die Aussendurchmesser. Der Innendurchmesser vom Vergaser hat ca 39mm und der Luftfilterkastenanschluss ca 40mm



[matt21]

Dann würde ich empfehlen, dass du das mit einem Schlauch an den Anschlüssen befestigst.
Dann kann sich das etwas bewegen.



[matt21]

Willst du das selber drucken?



[Ringostar1982]

Ich habe leider keinen Drucker. Müsste ich also irgendwo malen lassen dann.
Du meinst mit schraubschellen befestigen wie original quasi.



[matt21]

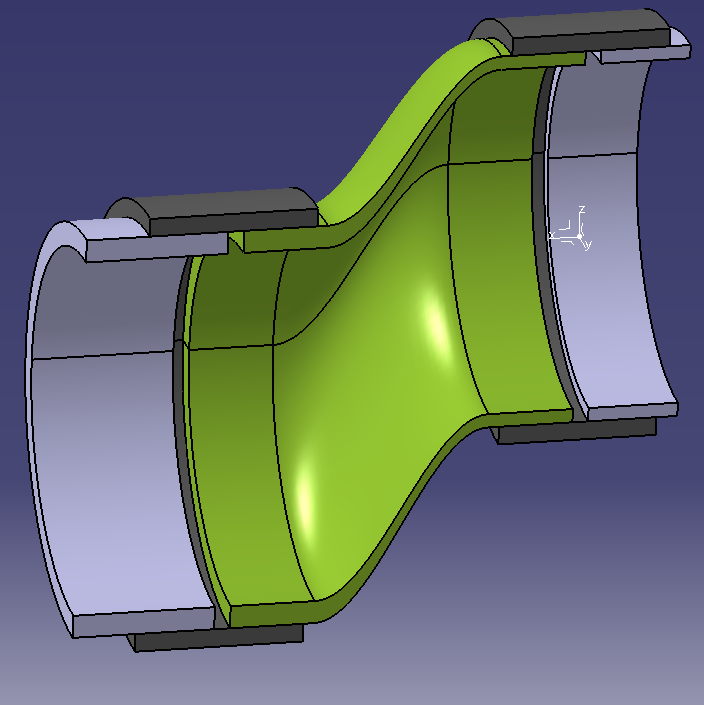

Schlauch drüber und dann mit Klemmschellen festmachen.

Im Bild sind die beiden Flansche grau und die Schläuche schwarz dargestellt.

Bei Bedarf kann ich das Teil einmal anfragen.



[Ringostar1982]

Ach so meinst du. Wieso nicht wie original drüber stülpen und nur eine Schelle, festziehen fertig? Bekommt man das nicht dicht?



[matt21]

Wenn du das aus Gummi machst und das einigermaßen flexibel ist schon.
Aber gedruckt ist das aus festem Material und dann bekommst du dass nicht montiert.

Dann bliebe noch Druck aus TPE, aber das wird teuer und da habe ich auch keine der das macht.

Wie lang sind denn die Flansche am Luftfilter bzw. Vergaser?



[matt21]

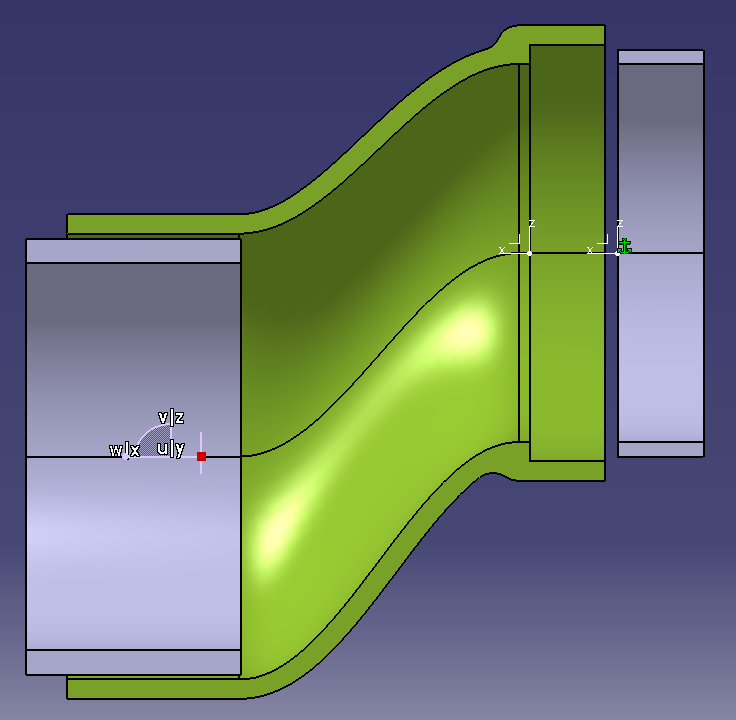

Das wäre noch eine Alternative, die du dann VOR der Vergasermontage anbauen müsstest.
Da wäre es aber gut zu wissen, wie lange die beiden grauen Flansche sind.



[Ringostar1982]

Der Entwurf sieht auch interessant aus. Bekomme ich das dann geklemmt?

Luftfilterseite Max 9mm und vergaserseite 10mm



[matt21]

Wenn da nur 9mm überstehen reicht das nicht für den letzten Entwurf.

Dann würde ich auf den ersten gehen und mit zwei Stücken Gummischlauch arbeiten.



[Ringostar1982]

Mir gefällt die andere Variante sehr gut. Wieso geht das nicht? Das müsste doch machbar sein vor der vergaser Montage wie du sagtest oder?

Problem ist man kommt da so schon kaum hin und dann soll ich noch einen Gummi hin friemeln. Bin mir nicht sicher ob das hin haut.



[matt21]

Wenn nur 9mm Anschlussflansch rausstehen, dann kannst du entweder den Verbinder nicht weit genug nach hinten schieben um den Vergaser zu demontieren oder es ist nicht genug Material da um das sauber zu klemmen.

Zudem würde ich zwischen Vergaser und Luftfilter keine komplett starre Verbindung einbauen.

Eventuell lässt sich das so machen, daß es IN den Stutzen vom Luftfilter geschoben werden kann.
Wieviel Platz ist denn da?
