Sachs 501/3BkF Kickstarter Probleme

Meffe

Meffe

Neues Mitglied
Registriert
7 Mai 2015
Beiträge
20
Fahrzeug(e)
Hercules MK 3 M, Rixe Libelle GTH
Hallo Leute.

Hoffe ihr könnt mir helfen. Habe ein Problem mit meinem Kickstarter. Dieser dreht durch und kommt nicht mehr zurück. Kann den motor nicht starten. Hatte den Motor auseinander und ihn auch richtig eingemessen.

Habe auch eine Jassil topracing kurbelwelle eingebaut da die alte hin war. Ich weis mir keinen rat mehr.
Cu meffe

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.288
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Hallo Meffe,

wenn du die Hälften auseinander hattest und den Kickstarter korrekt in die Buchse eingeführt und über die Anschlagschraube vorgespannt hast, sollte eigentlich alles funktionieren. Wichtig ist eben, dass man vor Zusammenfügen der Hälften die Kickstarterwelle in der rechten Getriebehälfte vormontiert. Das Starterrad wird nur lose in die linke Hälften zusammen mit den Paßscheiben eingelegt. Beim Zusammenfügen der Hälften wird die Kickstarterwelle in das Starterrad und die Gehäusebohrung dann eingefädelt.

Hast du alle orig. Teile des Kickstartermechanismus verwendet?

Läßt sich der Kickstarter gar nicht mehr betätigen? Läßt er sich betätigen und macht die Kraftübertragung, dass man starten könnte und kommt nur nicht mehr zurück?

Ich fürchte, dass du die Hälften wieder auseianderbauen musst.

Gruß Holger

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.288
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Zu welchem Zeitpunkt hast du die untere hintere Anschlagschraube ins Gehäuse gedreht? Vor Zusammenfügen der Hälften oder erst danach?

Gruß Holger

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.288
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
So wird die Kickstarterwelle in der rechten Hälfte VOR Zusammenfügen der Hälften vorgespannt (ein Bild nach Ausenanderbau der Hälften eines Sachs 50/5 AKF gemacht):


Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.739
Fahrzeug(e)
K50 RL HERCULES GS
Das ist mal die Seite der Kupplung ,bevor man die andere Seite mit vormontierter Starterachse aufsteckt und zusammenfügt. Mitteldichtung muss noch drauf.
Schau Dir doch mal auch eine Reparaturanleitug an. Vielleicht hast Du einen Fehler gemacht und siehst es anhand der Vorgehensweise.
Gruß Klaus


-- 07.04.2017 21:39 --

Bild vom 501/4 CKF, habe auch eine Jasil Welle verbaut, passt alles sehr gut.

-- 07.04.2017 22:00 --

Im Sperrad das an der Anschlagschraube anliegt ist eine Bohrung ,dort muss das Ende der Feder rein,unten im Gehäuse wird das andere Ende der Feder zwischen Stegen widergelagert.

-- 07.04.2017 22:07 --

Bei Montage der Starterachse in die Motorenhälfte /Zündseite immer in Starterrichtung spannen. Einmal andersrum Feder krumm.<br /><br />-- 07.04.2017 23:20 --<br /><br />Explosionszeichnung 501/3BKF

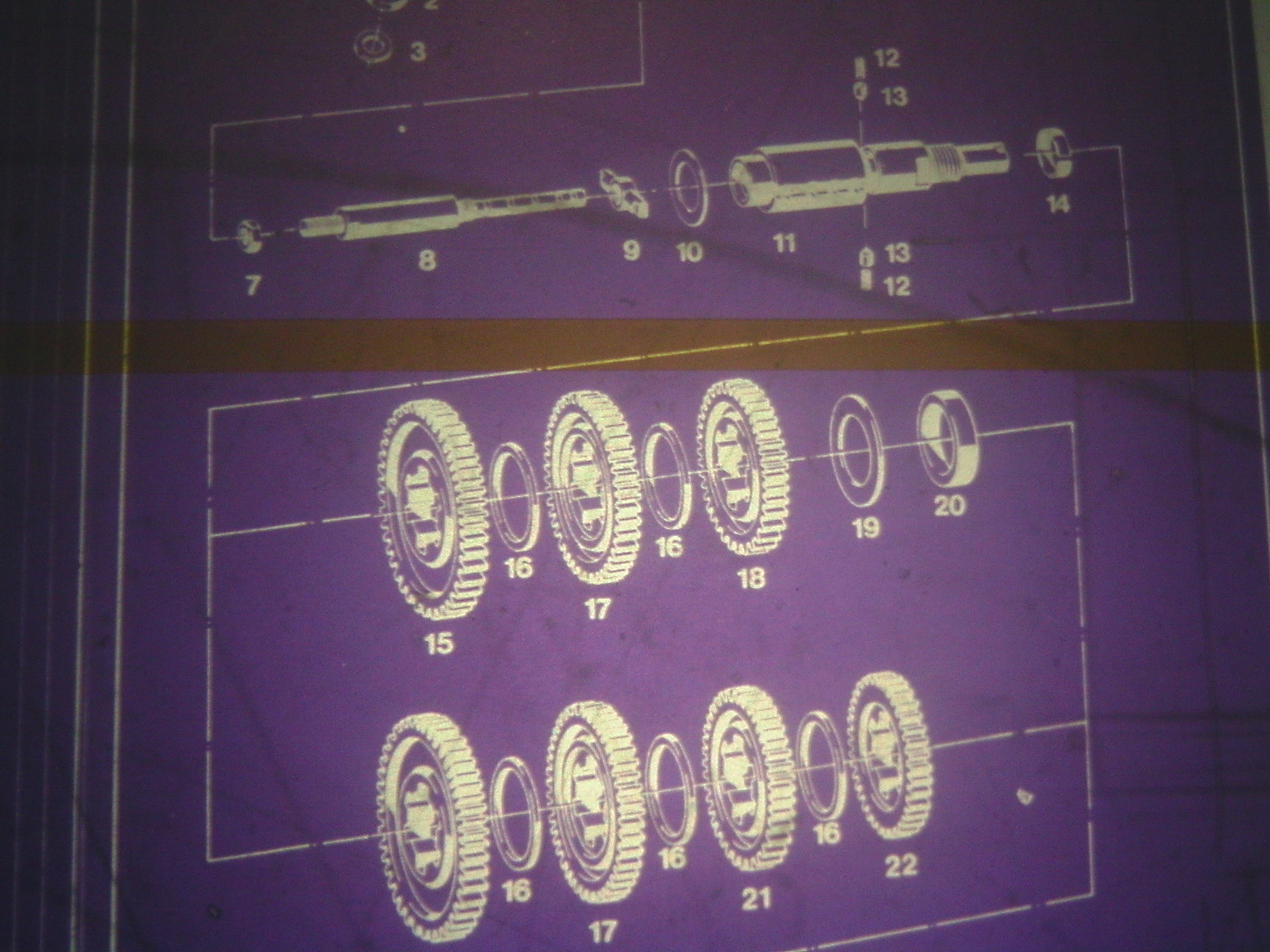

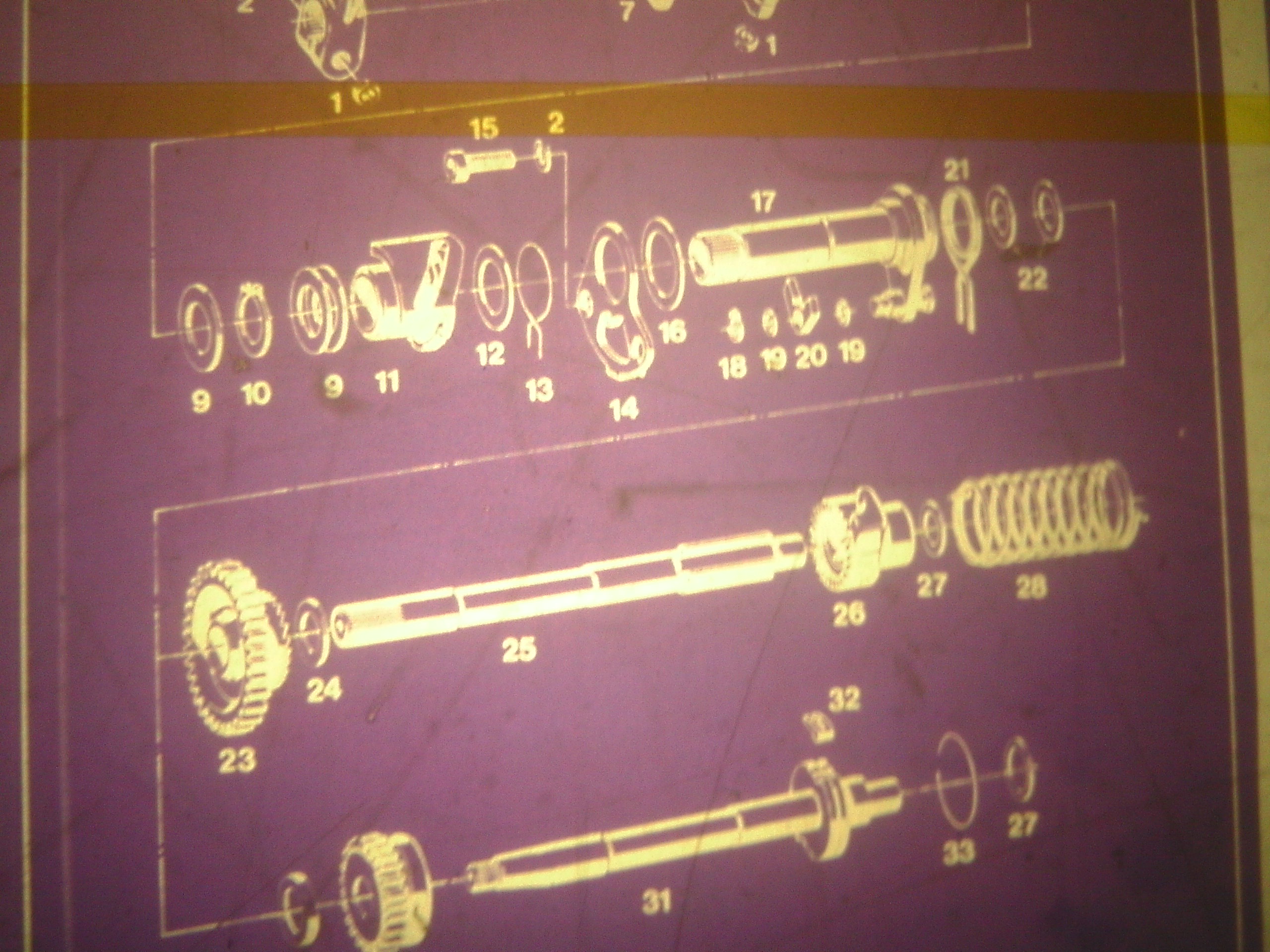

Von Nr. 22 Ausgleichsscheiben unter Starterrad 23, Scheibe 24 auf Starterrad , Motorhälfte Kupplungseite.
Nr.28 bis 25 wird in Motorhälfte Zündungsseite montiert.

Meffe

Meffe

Neues Mitglied
Registriert
7 Mai 2015
Beiträge
20
Fahrzeug(e)
Hercules MK 3 M, Rixe Libelle GTH
Habe die Startereinrichtung schon nach Handbuch zusammengebaut. Habe sie auch mit originalteilen zusammengebaut. Allerdings musste ich eine weitere ausgleichsscheibe dazu nehmen. Könnte es sein das ich vielleicht zuviel vorgespannt habe?
Beim treten gehts schwer und dann bleibt er unten hängen. Es klackt beim treten. Das vorgelege und das Antriebsrad der kw drehen sich schon und der Zylinder hat kompression
Danke für eure Hilfe<br /><br />-- 08.04.2017 07:40 --<br /><br />Die schraube hatte ich erst gar nicht offen

Mopedikürer

Mopedikürer

Aktives Mitglied
Registriert
18 Oktober 2012
Beiträge
4.795
Ort
Hercules-Sachsen
Fahrzeug(e)
Hercules Mk2 1976
Also du hast Federdruck, aber er klemmt fest?
Und es ist nicht etwas rausgesprungen (das hört man) bei den ersten Versuchen?

Die Starterachse bekommt zwei konstante Scheiben a 1mm, eine zur Gehäusebuchse, die andere zwischen Starterscheibe und Auflage a.d. Achse.
Dann kommen variable Scheiben zwischen Starterrad und linkem Gehäuse.
Da kann man großzügig sein und von vornherein 0,1mm Spiel lassen.

Ist die Starterachse zu stramm ausgeglichen, dreht die Vorgelegewelle im Leerlauf stets merklich schwer, also ohne Treibrad, nur für sich.
Das, weil das Starterrad über das 1. Gang Schaltrad mit der Vorgelegewelle permanent gekoppelt ist.

Wenn man die Vorspannung zu stramm wählt macht nur die Feder unschöne Geräusche. Ein Grund mehr, das vor dem kompletten Zusammenbau separat auszuprobieren.

Auch die KW verschraubt man zum Prüfen separat.
HW kann man mit allen Scheiben aber ohne Schalträder, SA mit Starterrad, allen Scheiben aber ohne Sperrad und Feder probeweise einbauen, es reicht auch, dabei die Hälften mit etwas Kraft zusammenzzudrücken, um das Spiel zu prüfen.
Bei der KW natürlich fest verschrauben und ohne Simmerringe Spiel bzw. Freilauf prüfen. Spiel darf nicht fühlbar sein, aber Freilauf muss vorhanden sein.
KW immer engstmöglich ausgleichen.

Hier eine hausfrauengerechte Anleitung, die viele Kniffe hergibt, die nicht i.d. Handbüchern stehen:

tipps/Sachs-501-4-Motorueberholung.php

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.739
Fahrzeug(e)
K50 RL HERCULES GS
Hallo
Beim Startvorgang hebt das Sperrad von der Anschlagschraube ab und und bewegt sich axial in Richtung Starterrad,die Verzahnung greift dort ein und durch die Drehbewegung wird das 1.Gang Schaltrad angetrieben. Durch die Vorspannung der Feder wird das Sperrad in ihre Ausgangslage gegen die Anschlagschraube zurück gedreht.
Das Sperrad muss auf jeden Fall in die Ausgangslage zurück laufen.
Du hast was falsch distanziert ,es klemmt einfach.

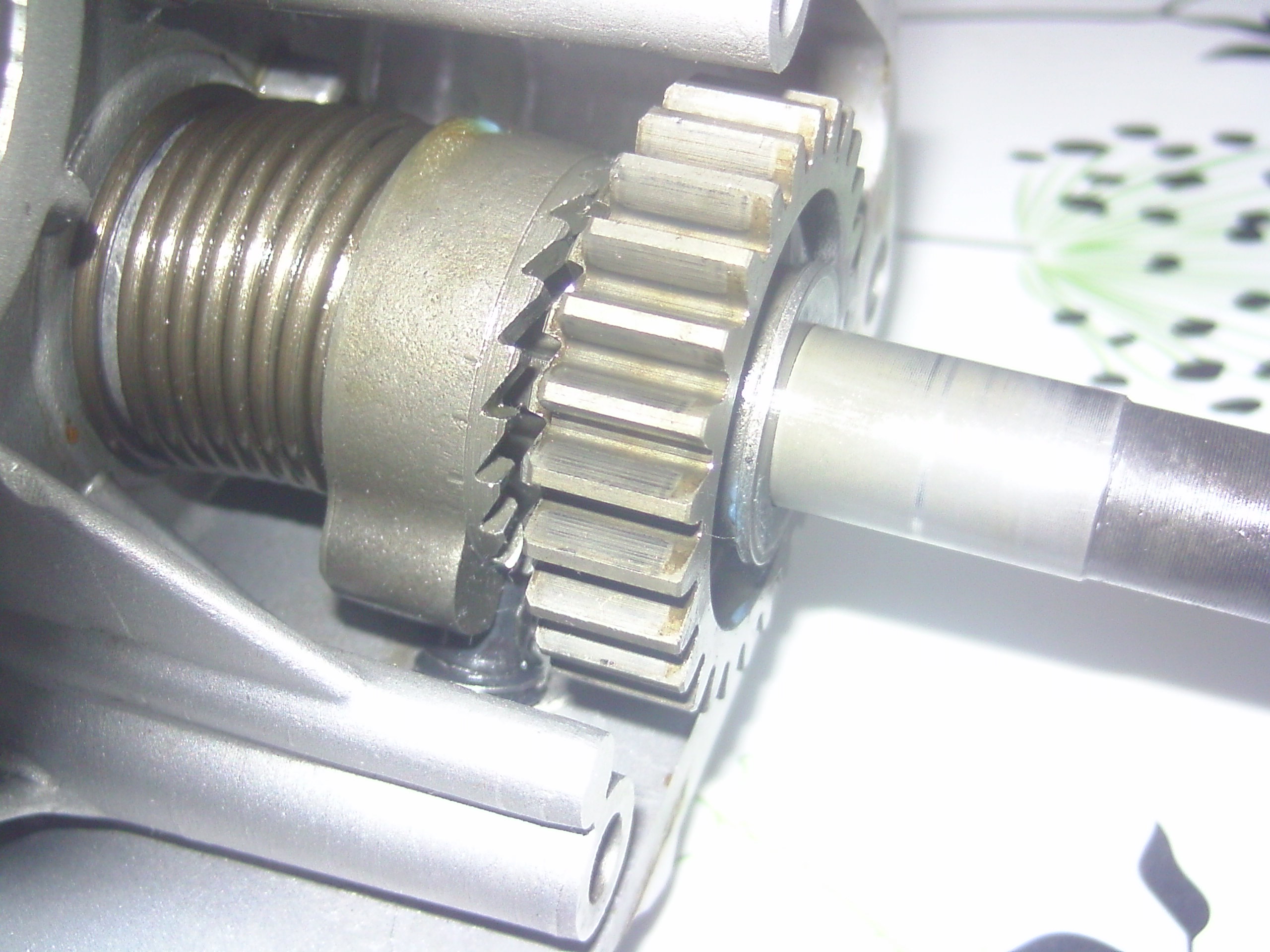

Siehe Fotos . Abstand Starterrad/ Sperrad Ausgangslage vor Betätigung des Kickstarters.
