Aufbau / Explosionszeichnung Sachs V115V/1, HS115V

[Leif101184]

Hallo an Alle

Ich bin gerade dabei und restauriere meine Hercules MK3X mit Sachs V115V/1 und HS115V Naben.

Alle Schrauben und Muttern der Naben habe ich neu verzinkt und nun möchte ich Alles wieder zusammen setzen.

Leider sind alle Bilder, die ich von den Naben im zusammengebauten Zustand gemacht habe, nicht mehr auffindbar.

Ich habe hier eine Sachs Preisliste (Nr. 233.50/5) wo der Aufbau der Vorderradnabe ersichtlich ist. Nur leider in einer extrem schlechter Qualität.

Von der Hinterradnabe habe ich leider gar keine Dokumentation.

Ist evtl. Jemand im Besitz dieser Listen oder anderer Explosionszeichnungen und kann mir diese zur Verfügung stellen?

Besten Dank vorab.



[Sachscupspezi]

-- 02.12.2021 22:00 --

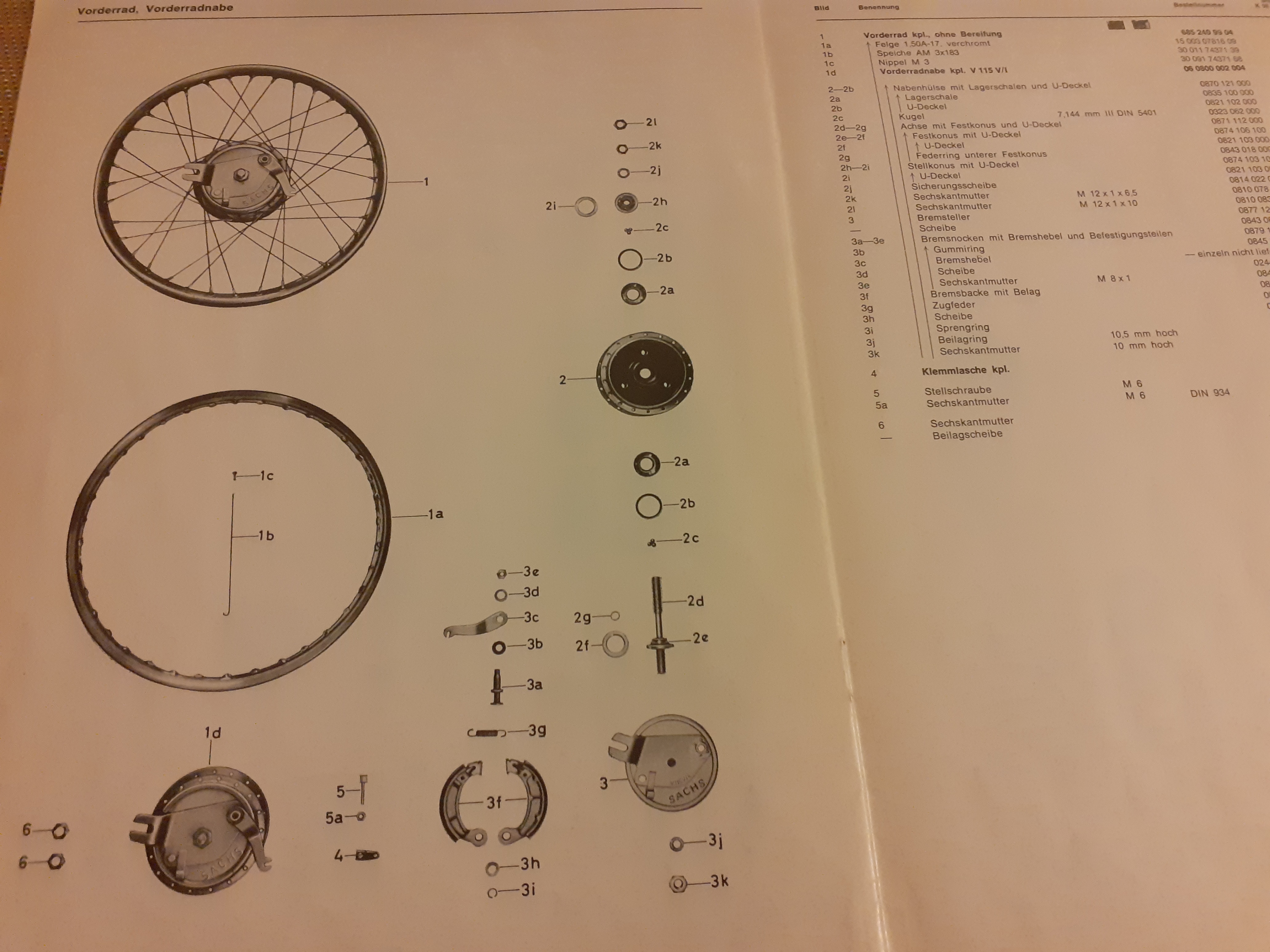

Bild im neuem Tab öffnen und vergrößern.
Gruß Klaus

-- 02.12.2021 23:09 --

-- 02.12.2021 23:20 --

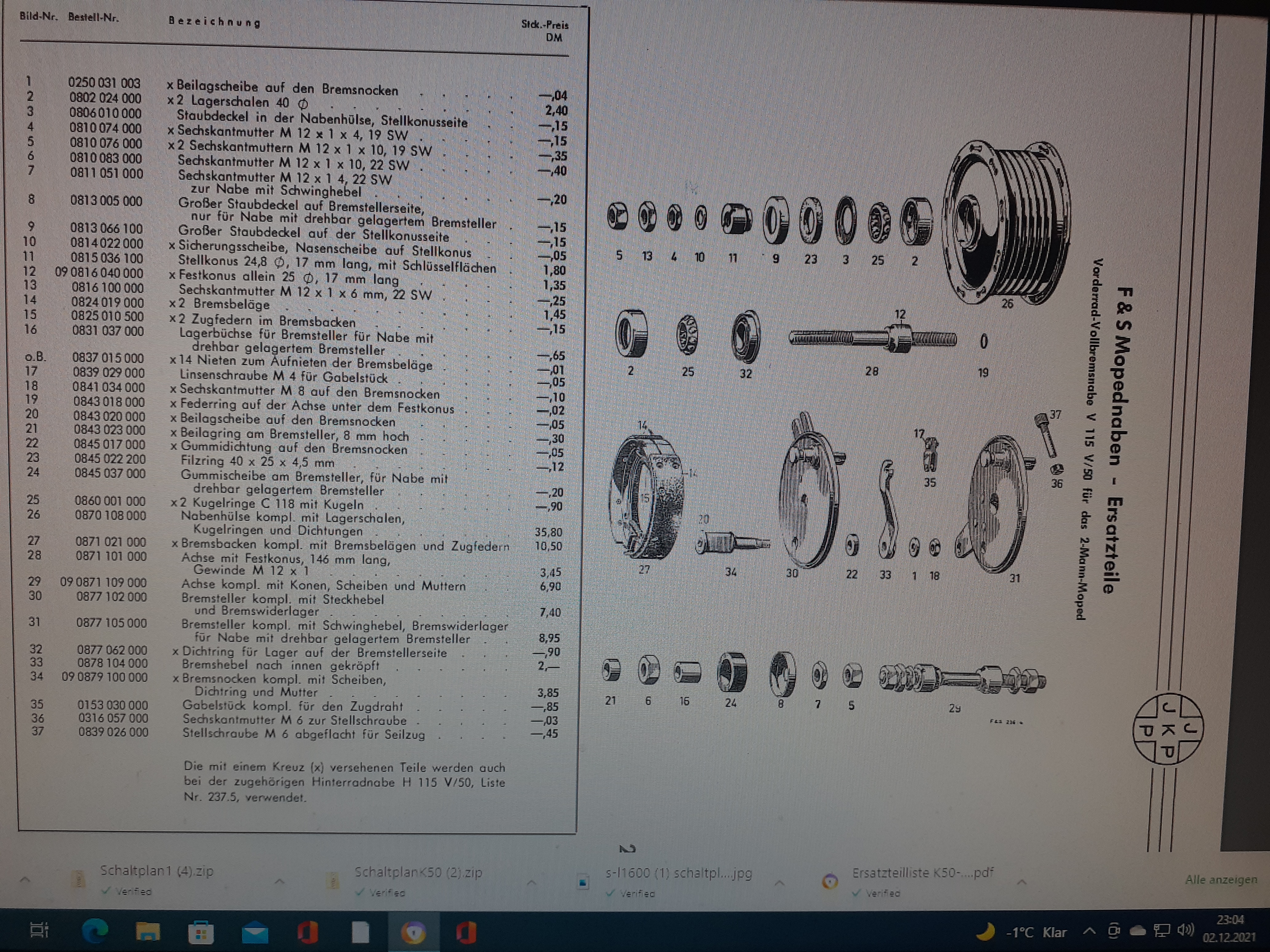

Bitte anhand der Ersatzteilliste MK3X raus suchen was bei dir passt,dann mit den Zeichnungen vergleichen.

-- 03.12.2021 00:19 --

Nur nach der MK3X Liste richten ,die Zeichnungen sind nur in einigen Teilen passend .

-- 03.12.2021 00:20 --

Nur die MK3X Liste beachten,die Zeichnungen sind nur in einigen Teilen passend.<br /><br />-- 03.12.2021 00:22 --<br /><br />Nur die MK3X Liste beachten, die Zeichnungen passen nur teilweise.
