Sachs 50 Motor (Schaltwelle / Kupplung) ausbauen

[zuendappsammler]

Hallo Kollegen

Wir sind am zerlegen eines alten Sachs 50/4 EKF Motor kann.
Kann uns jemand sagen wie wir die Schaltwelle ausbauen können,
leider bekommen wir die Überwurfschraube die auf der Schaltwelle und über den Kupplungskorb sitzt nicht auf. Diese scheint mit einen Keil fixiert zu sein.

Hat jemand nen TIPP, ein Video, eine Foto oder eine Beschreibung wie man diese abbekommt?

Wenn jemand helfen könnte wäre super.

Gruß



[janko]

Geh mal damit besser in das Hercules Sachs Forum,da dürftest du eher was erfahren.
Jan.



[cluberer2003]

Schau mal hier: https://wawa-the-duck.lima-city.de/parts504/main.htm

oder hier: Aufbau ist ähnlich.... http://www.50ccm-museum.de/mediapool/76 ... chs_50.pdf

Gruß Holger



[Sachscupspezi]

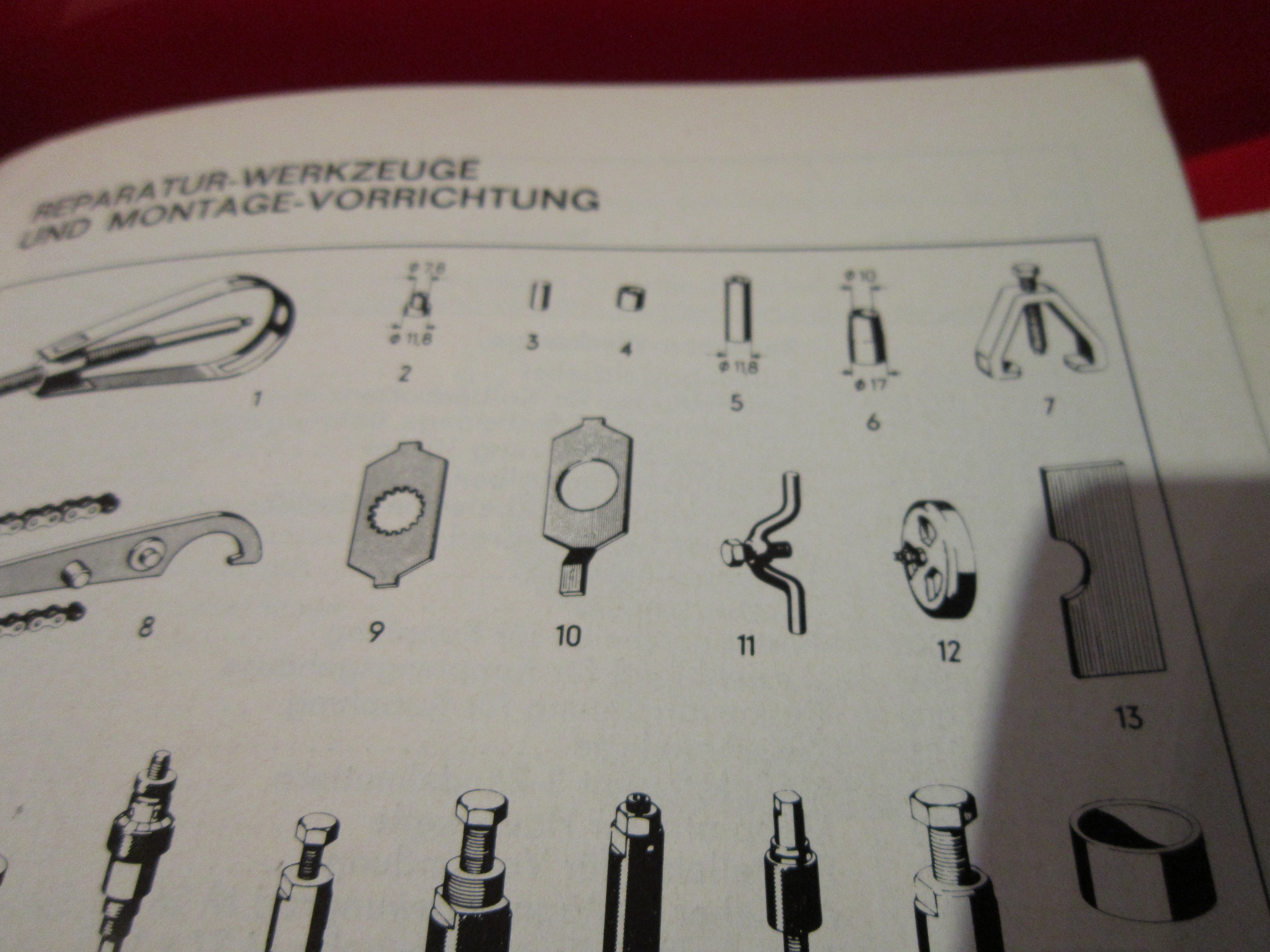

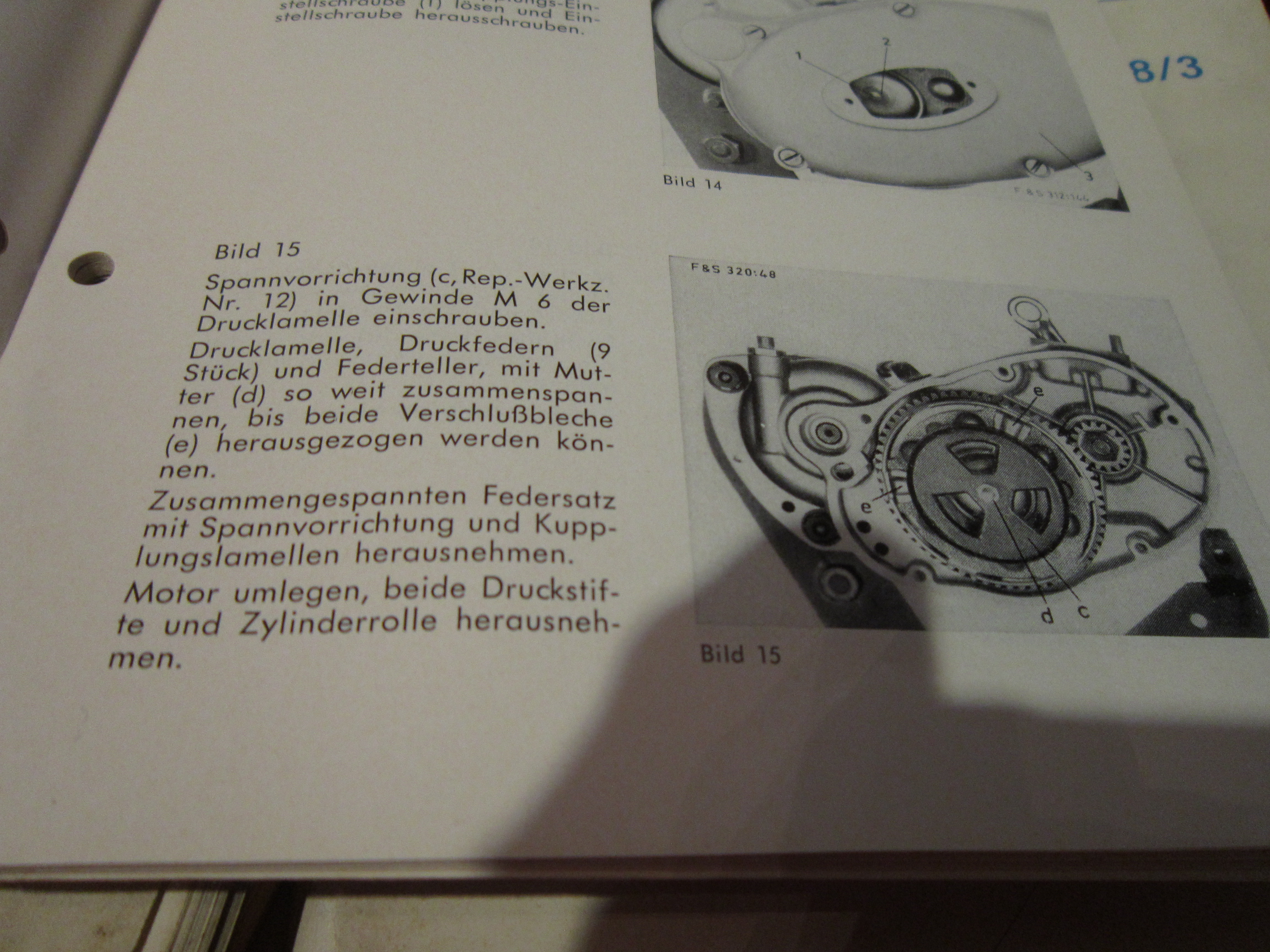

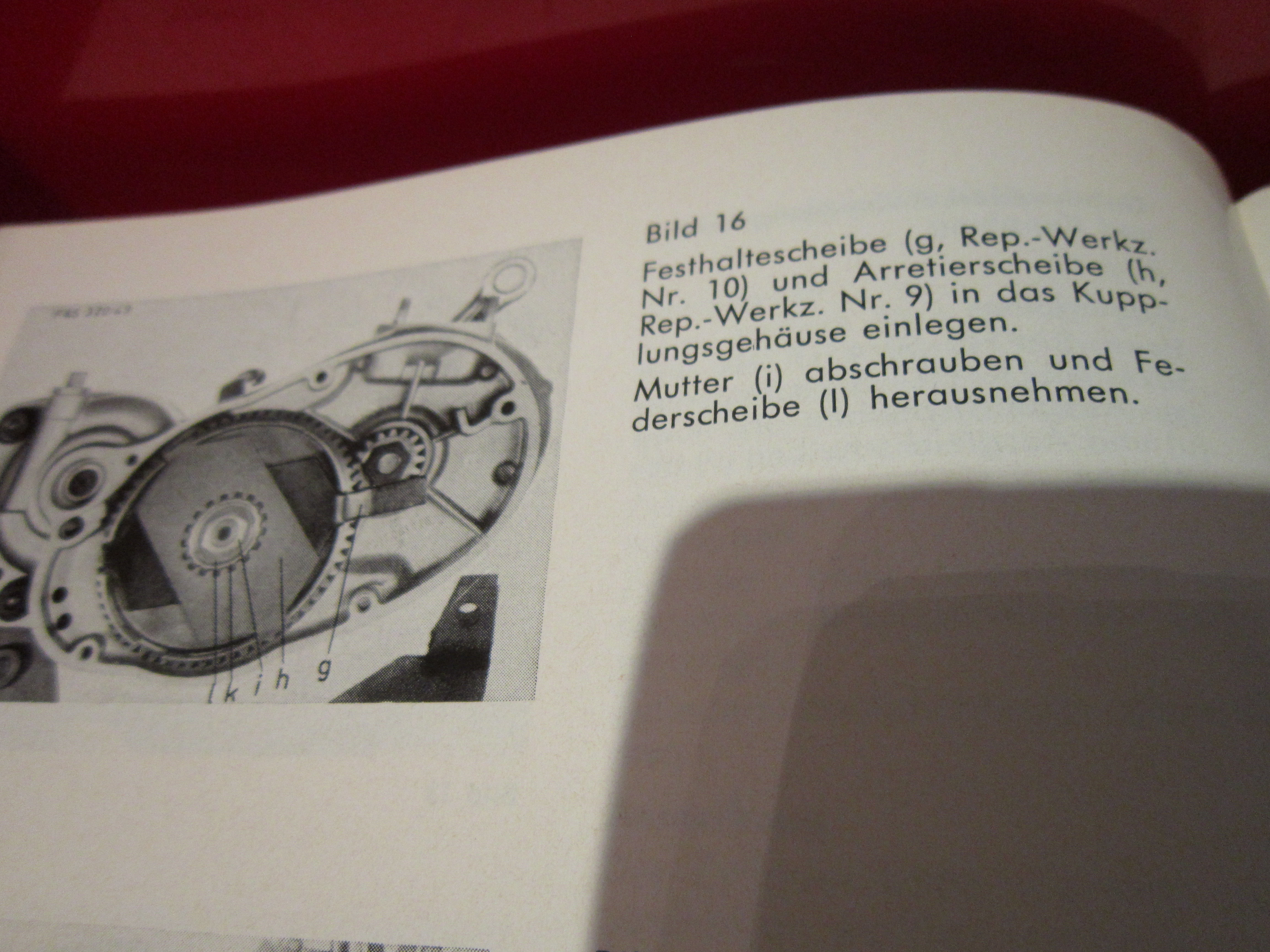

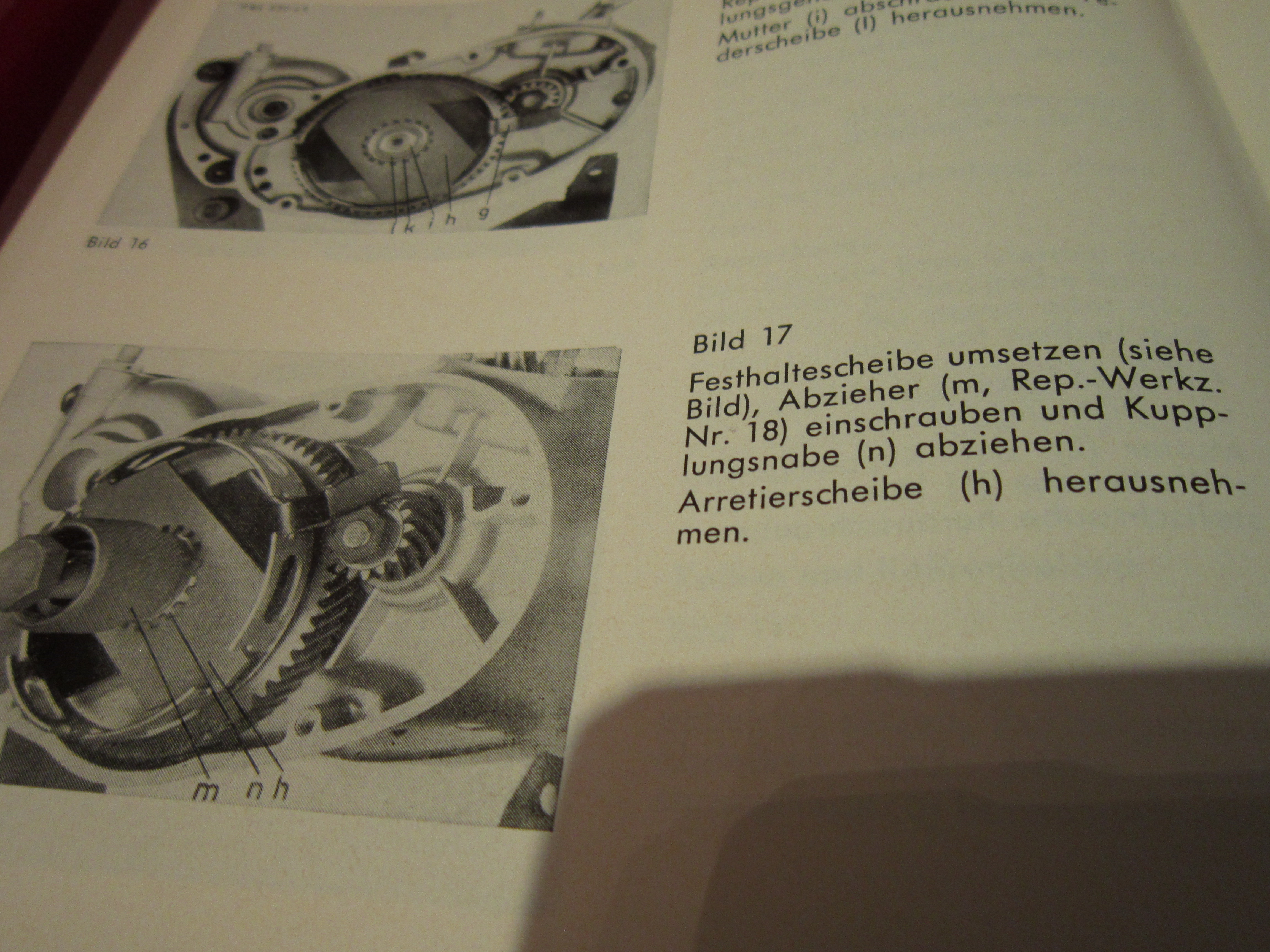

Am leichtesten geht es mit Sachs Werkzeug, oder man muss sich was bauen zum gegen halten.

-- 20.11.2017 06:24 --

Linksgewinde beim Kupplungskorb beachten, Die Muttern die Du lösen möchtes, sitzen auf der Vorgelegewelle, nicht auf der Schaltwelle.

-- 20.11.2017 06:33 --

Vorher mal Infos einholen, passendes Werkzeug besorgen, dann erst anfangen zu schrauben,sonst geht es in die Hose.

-- 20.11.2017 07:09 --

Bei einer Motorüberholung diesen Typs, alle Bauteile auf Beschädigungen prüfen, oft sind am Zwischengehäuse Ausbrüche an den Stellen wo die Aufnahmeplatte für die Schaltung montiert wird. Dort sitzt auch die Schaltwelle,um diese zu tauschen braucht man den Motor nicht zu trennen. Wichtig ist auch die Kugellaufbuchse (Lagerung der Kupplung) zu prüfen. Kurbelwellenlagerung Schulterkugellager L17 ,sonstige Lagerung ist mit Zylinderrollen ausgeführt. Axialspiel aller Wellen prüfen (messen) und dementsprechend distanzieren. Die Angaben, Maßbeispiele findet man in einer Reparaturanleitung. Diese sind nicht unbedingt genau identisch mit deinem Motor. Wenn Du keine vom 50/4 EKF findest, ist die vom 50/4 LKH die man eher bekommt gut. Ziemlich baugleich.

-- 20.11.2017 07:19 --

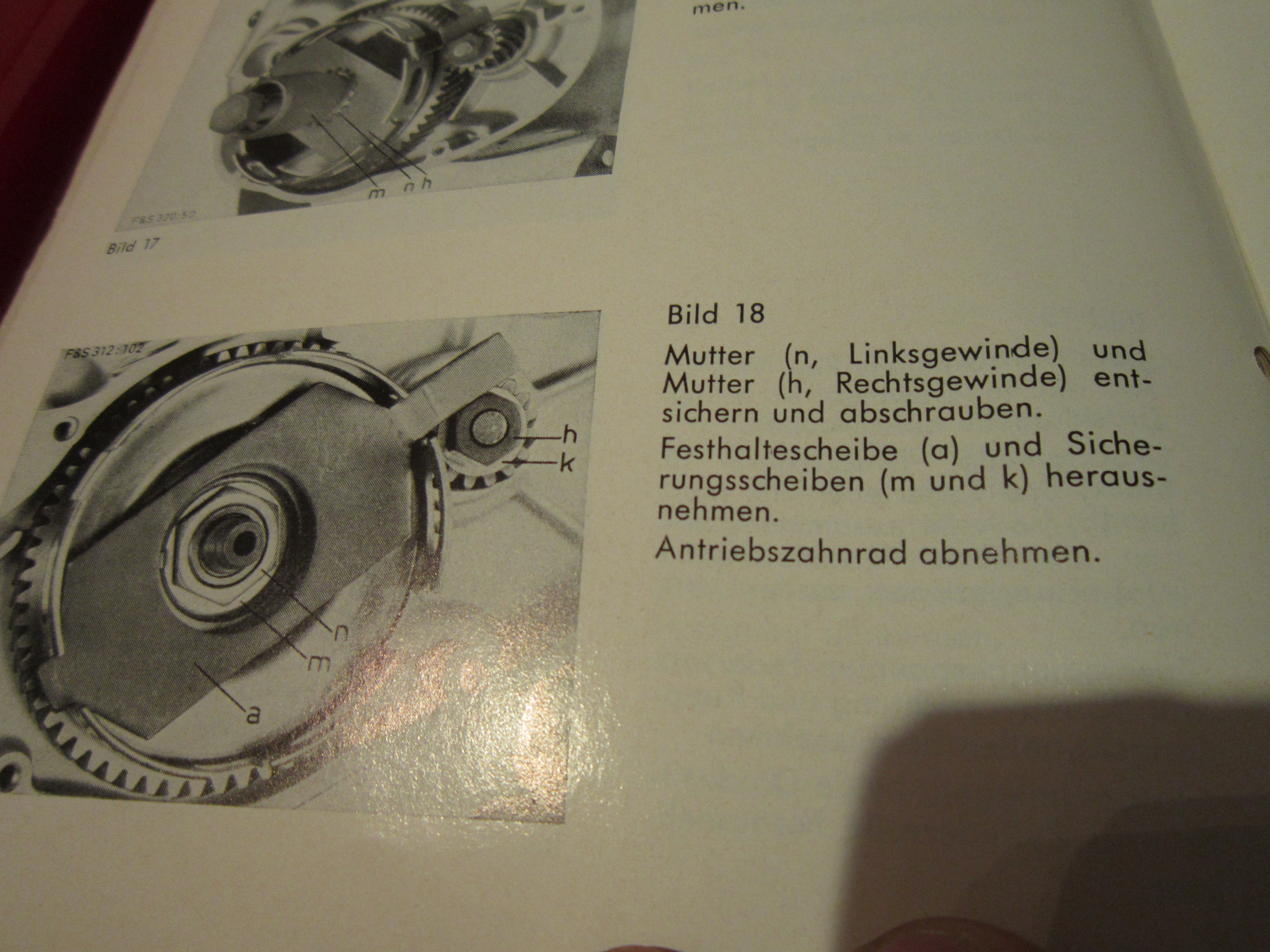

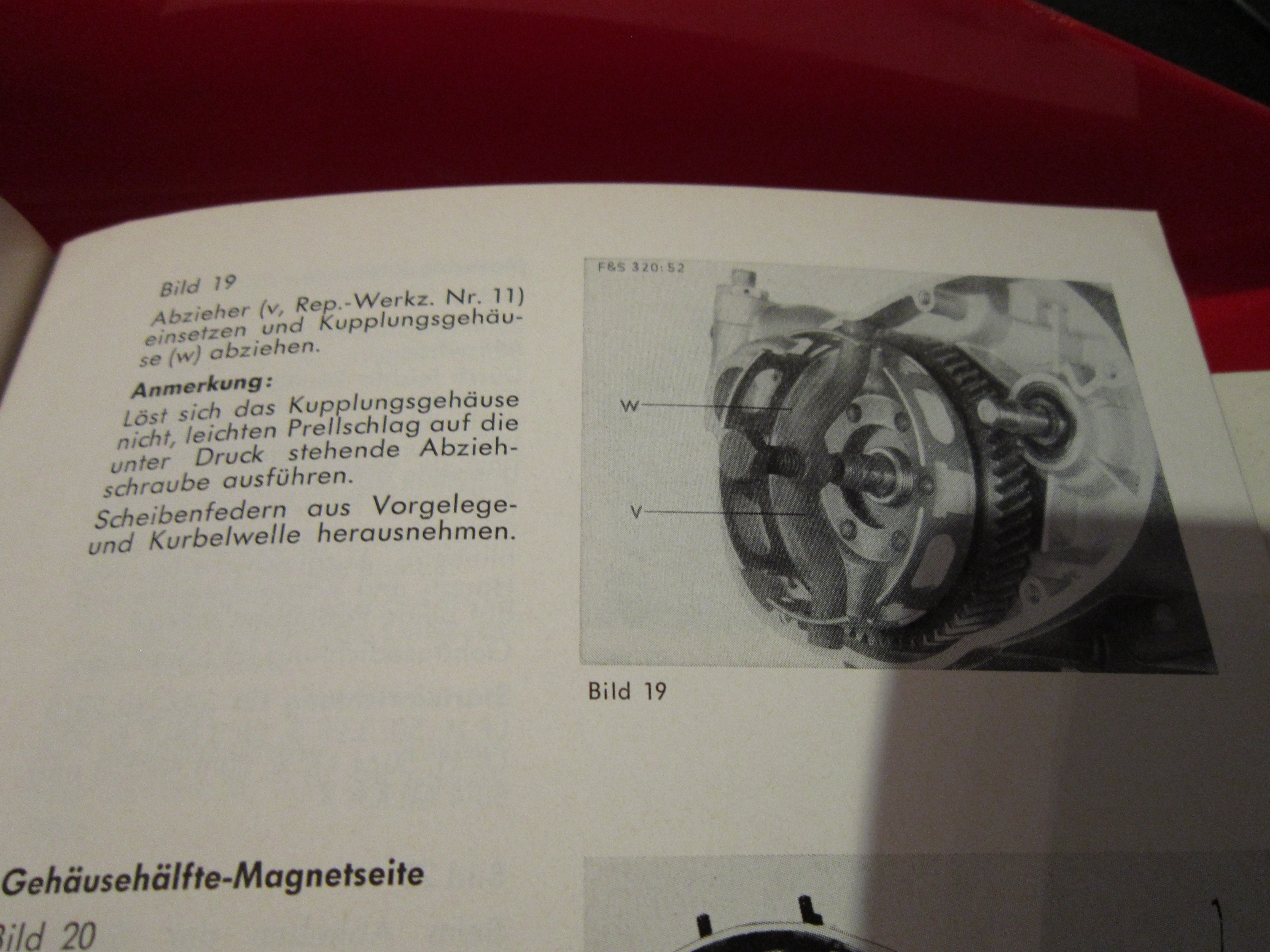

Die beiden Muttern sind regulär nur mit 37 Nm b.z.w 40 Nm angezogen.<br /><br />-- 20.11.2017 07:22 --<br /><br />Sicherungsblech an letzter Mutter (links) beachten.
