50S Kolben im Sachs Motor 501/4 CKF

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.654
Fahrzeug(e)
K50 RL HERCULES GS
Den 50S Kolben nicht in einem CKF Zylinder verbauen,wenn er von Anfang an(NEU) dort nicht darin gelaufen ist,da der obere L-Kolbenring bis oben hin läuft, wo der oberere CKF Kolbenring nie hin kommt. Der Bereich ist beim CKF dort unberührt .(Absatz).


Der 50S Kolben hat 51 mm G- Länge , 28,2 Kompressionshöhe ( Mitte Kolbenbolzenbohrung bis oberkante Kolben ohne Überhöhe von 1,8 mm)

Der 501/4 CKF Kolben 51 mm Lang ,28 mm Kompressionshöhe , und eine Überhöhe von 2 mm.

Unterschiede V-Sicherung der Kolbenringe. Für den unteren Kolbenring sind die Verdrehsicherungen bei beiden Kolben an gleicher Stelle außerhalb der Kanäle.Von der Einlassseite aus gesehen circa fünf nach halb.
Oberer Kolbenring CKF außerhalb der Kanäle circa fünf vor halb. 50S oberer Kolbenring mittig im Einlass.

Die unteren RechteckKolbenringe sind bei beiden identisch 38x1,5 C Form.
Oberer Kolbenring CKF Rechteck Kolbenring 38x1,5 C B Form SW = Sonderwerkstoff.
Oberer Kolben Ring 50S ,L -Kolbenring 38x2 SW = Sonderwerkstoff.

Der 50S Kolben kann von den Diametern her in einem CKF gefahren werden. Absatzbildung beachten. Vom Fachmann (z.B Wiebusch) prüfen lassen was technisch möglich ist.
Gruß Klaus

-- 25.09.2018 16:25 --

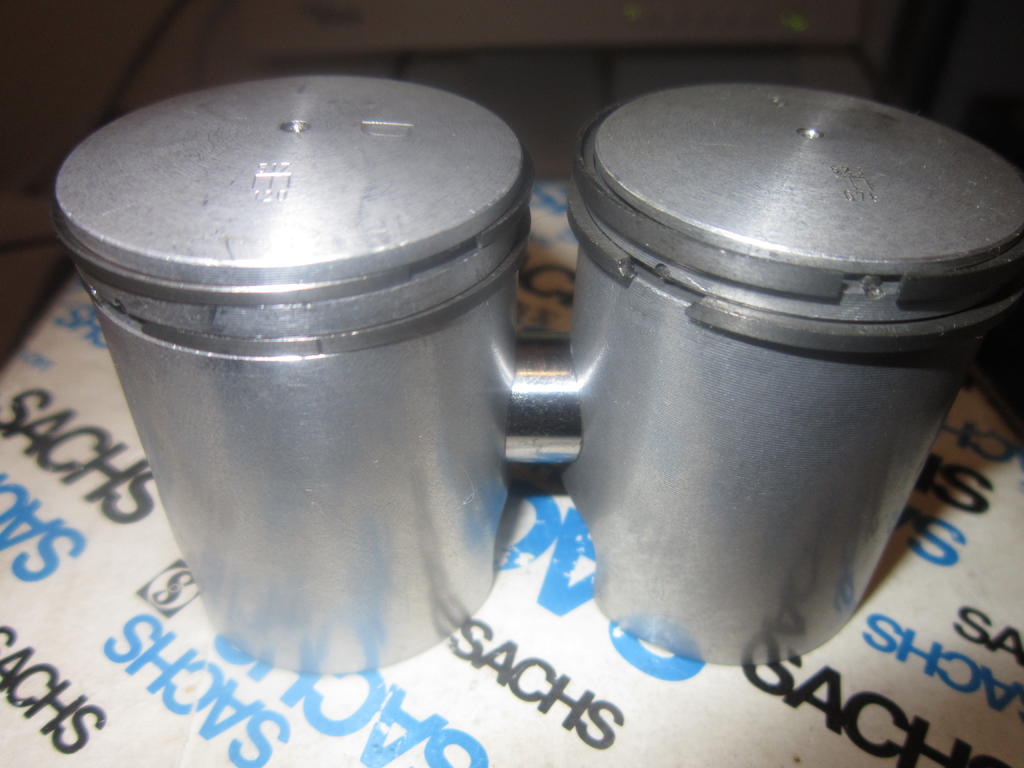

Bilder links CKF Kolben Kennbuchstabe D, der 50S Kolben Kennbuchstabe B.












-- 25.09.2018 16:34 --

Oberer Kolbenring CKF gibt es in beiden Formen C und B ,meist aber als B Form zu finden, wo der PIN verdeckt wird. Pin mittig im Ringnut.<br /><br />-- 25.09.2018 16:38 --<br /><br />C Form = Pin außer Mitte des Ringnuts.

H

harald müller

Neues Mitglied
Registriert
21 November 2022
Beiträge
4
Plz/Ort
97237 Altertheim
Fahrzeug(e)
hercules k50
Hallo,
eine Frage bitte: beim 50s "V50S oberer Kolbenring mittig im Einlass." bleibt der nicht hängen oder verkantet der nicht?
ich habe einen 39 Kolben und dasselbe Problem Nase mittig im Einlass kann man das problemlos fahren?
freundliche Grüße aus Würzburg
Harald

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.256
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Der bleibt höchstens beim Einfädeln dort hängen. Wie will der Stoß später nochmal jemals dorthin kommen?

H

Harrym

Neues Mitglied
Registriert
19 November 2022
Beiträge
3
Plz/Ort
97237 Altertheim
Fahrzeug(e)
Hercules k50s, Kreidler k54, Vespa px200,
Okay, Danke für die Info!
Freundliche Grüße
Harald

Hier ein Bild..


Anhänge

  • F6C21CCE-9BE7-4D24-B5A7-774C9F3E0961.jpeg
    2,3 MB · Aufrufe: 28
tomue

tomue

Mitglied
Registriert
21 September 2020
Beiträge
175
Fahrzeug(e)
MP4, MK3X, Supra 4GP, MK50
Hallo Harald,

kann es sein, dass du den Zylinder falsch rum montiert hast?

matt21

matt21

Bekanntes Mitglied
Registriert
26 Dezember 2020
Beiträge
3.464
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Sehe ich auch so.
Das ist doch der Auslass.

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.256
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Der Zylinder ist richtig, nur das Getriebe ist um 180 Grad gedreht...
Spass beiseite... Der Zylinder ist verkehrt montiert.

Gruß Holger

H

Harrym

Neues Mitglied
Registriert
19 November 2022
Beiträge
3
Plz/Ort
97237 Altertheim
Fahrzeug(e)
Hercules k50s, Kreidler k54, Vespa px200,
Himmel, stimmt. Den habe ich nur mal ohne Ringe gesteckt allerdings sieht es auf der Einlass Seite dann genau so aus….

Kolben

Kolben

da stimmt eigentlich gar nix muss morgen mal schauen….dann gibt es nochmal ein Bild . Sorry so lange!
Freundliche Grüße
Harald


Anhänge

  • 6B8F72FC-5472-47FB-BDFB-77ADF967D702.jpeg
    4,2 MB · Aufrufe: 22
  • 8E592FF9-48F3-4EAE-AD8B-DAD9D532BA94.jpeg
    2 MB · Aufrufe: 20
Zuletzt bearbeitet:
matt21

matt21

Bekanntes Mitglied
Registriert
26 Dezember 2020
Beiträge
3.464
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Die Kolbenringe laufen im Betrieb nicht über den Einlass.
Und bei der Montage passiert nichts wenn du sauber arbeitest.

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.654
Fahrzeug(e)
K50 RL HERCULES GS
@ matt21
Ich denke,die Vorgehenweise und Handling einen Kolben zu montieren und in den Zylinder einzuführen ist ausschlaggebend.
Die langen Anker,die bei der Montage etwas stören und der schwere Zylinder können da schon mal Probleme machen.
Montage,erst die Kolben in den Zylinder einführen,so das der Kolbenbolzen noch einzuschieben ist,dann bricht auch kein Kolbenring .
Gruß Klaus

matt21

matt21

Bekanntes Mitglied
Registriert
26 Dezember 2020
Beiträge
3.464
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Das mache ich zwar nicht so, aber jeder hat da so seine Methode.

Eine entsprechende Fase an den Kanten der Kanäle hilft da ebenfalls.
Zu gross sollte diese allerdings auch nicht ausfallen, da dadurch die Leistung beeinträchtigt werden kann.

Oben
