Anschlusschema für Ulo Ebl typ 801 Box

[AlexKtm]

Guten Tag zusammen,

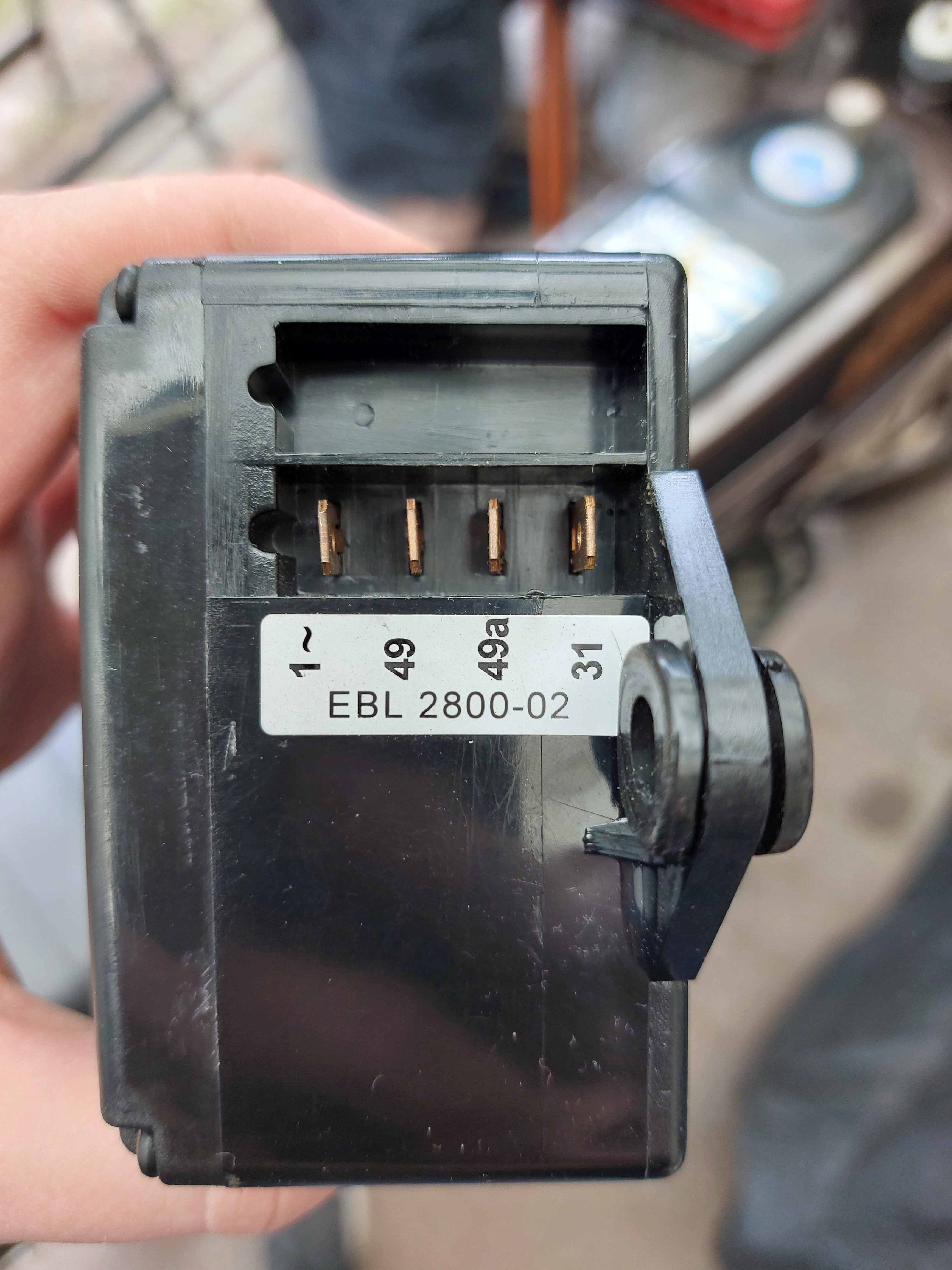

habe letzten an meiner ktm 50 msl die blink ladeeinheit entfernt, dummerweise habe ich mir keine Fotos von den Anschlüsse zum Moped gemacht. Könnte mir Jemand dabei weiterhelfen.

Mfg
Alex



[corolla]

Hallo!

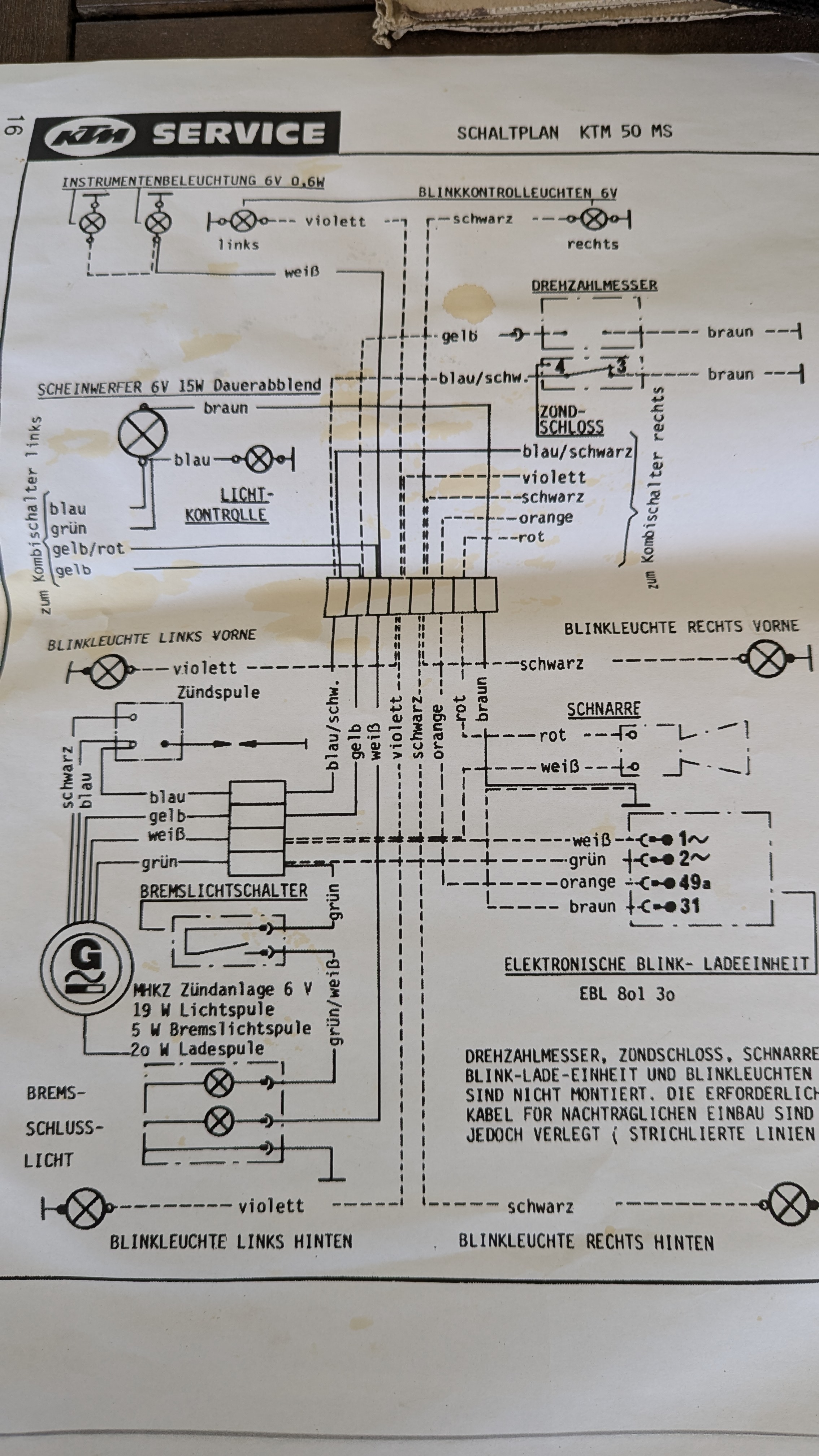

Bitte Schön!



[AlexKtm]

Hallo!
Bitte Schön!

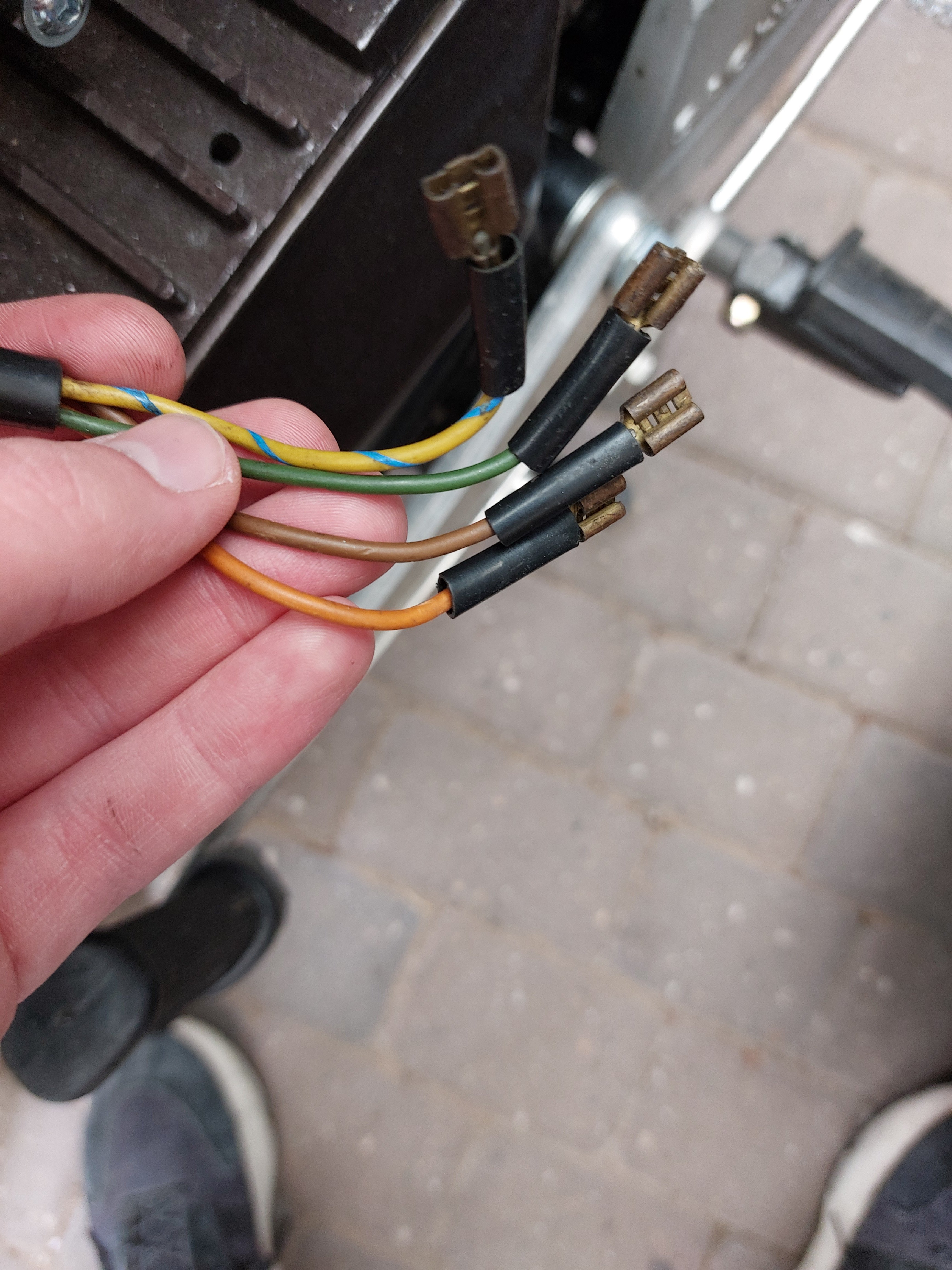

Das ist nett aber leider hilft mir das nicht weiter. Weiß immer dadurch noch nicht welche Farbe nun was ist . Beispielsweise braun zum bsp die Masse sein könnte oder auch der Blinkgeberausgang.

LG Alex



[cluberer2003]

Welche Zündung ist denn verbaut? Unterbrecherzündung mit innenliegender Zündspule oder kontaktlose mit außenliegender Zündspule?



[AlexKtm]

Welche Zündung ist denn verbaut? Unterbrecherzündung mit innenliegender Zündspule oder kontaktlose mit außenliegender Zündspule?

Guten Morgen,
Verbaut ist ein Kontaktloser Schwunglicht - Magnetzünder (Motoplat) wie bei der hercules supra 4 gp und ktm mss .
LG Alex



[cluberer2003]

Dann muss das weisse Kabel von der Zündung auf die 1. Rest erklärt sich von selbst, wie auf dem Bild von Corolla.



[tomue]

servus,

von der Ulobox gabs zig verschiedene Modelle. Hier ein hilfreicher Beitrag dazu:

motelek.net - Die Motorradelektrik-Datenbank

motelek.net

Das gelb-blaue Kabel ist mir allerdings ein Rätsel. Entweder gibts zum Moped einen brauchbaren Schaltplan oder die Kabel müssen durchgemessen werden.

Viele Grüße
Thomas



[AlexKtm]

servus,

von der Ulobox gabs zig verschiedene Modelle. Hier ein hilfreicher Beitrag dazu:

motelek.net - Die Motorradelektrik-Datenbank

motelek.net

Das gelb-blaue Kabel ist mir allerdings ein Rätsel. Entweder gibts zum Moped einen brauchbaren Schaltplan oder die Kabel müssen durchgemessen werden.

Viele Grüße
Thomas

Ja das war auch mein Problem das gelb blaue Kabel und leider finde ich nur Schaltpläne von ktm mss und ktm rsw wo die Kabel wieder andere Farben haben.
LG Alex



[cluberer2003]

Verfolge das weiße Kabel vom Stator aus. Das ist doch ganz einfach.
