Hallo zusammen,

Ich wollte euch ein neues Projekt vorstellen.
Ich habe für den Sachs 506 einen Ansaugstutzen aus Kunststoff entworfen und drucken lassen.

Das aktuelle Modell hat 14mm Innendurchmesser und 23mm Anschlussdurchmesser.

Für andere Anwendungen sind andere Innen- und Anschlussdurchmesser möglich.
Auch andere Längen, Höhen und Winkel sind möglich.

Die passende Dichtung kann ebenfalls bei mir bezogen werden.

Bei Interesse schreibt einfach eine kurze PN.

matt21

matt21

Bekanntes Mitglied
Registriert
26 Dezember 2020
Beiträge
3.782
Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Bilder des Prototypen


Anhänge

  • DSC_1624.JPG
    1,1 MB · Aufrufe: 35
  • DSC_1621.JPG
    1,1 MB · Aufrufe: 35
  • DSC_1623.JPG
    1,2 MB · Aufrufe: 36
matt21

matt21

Bekanntes Mitglied
Registriert
26 Dezember 2020
Beiträge
3.782
Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)

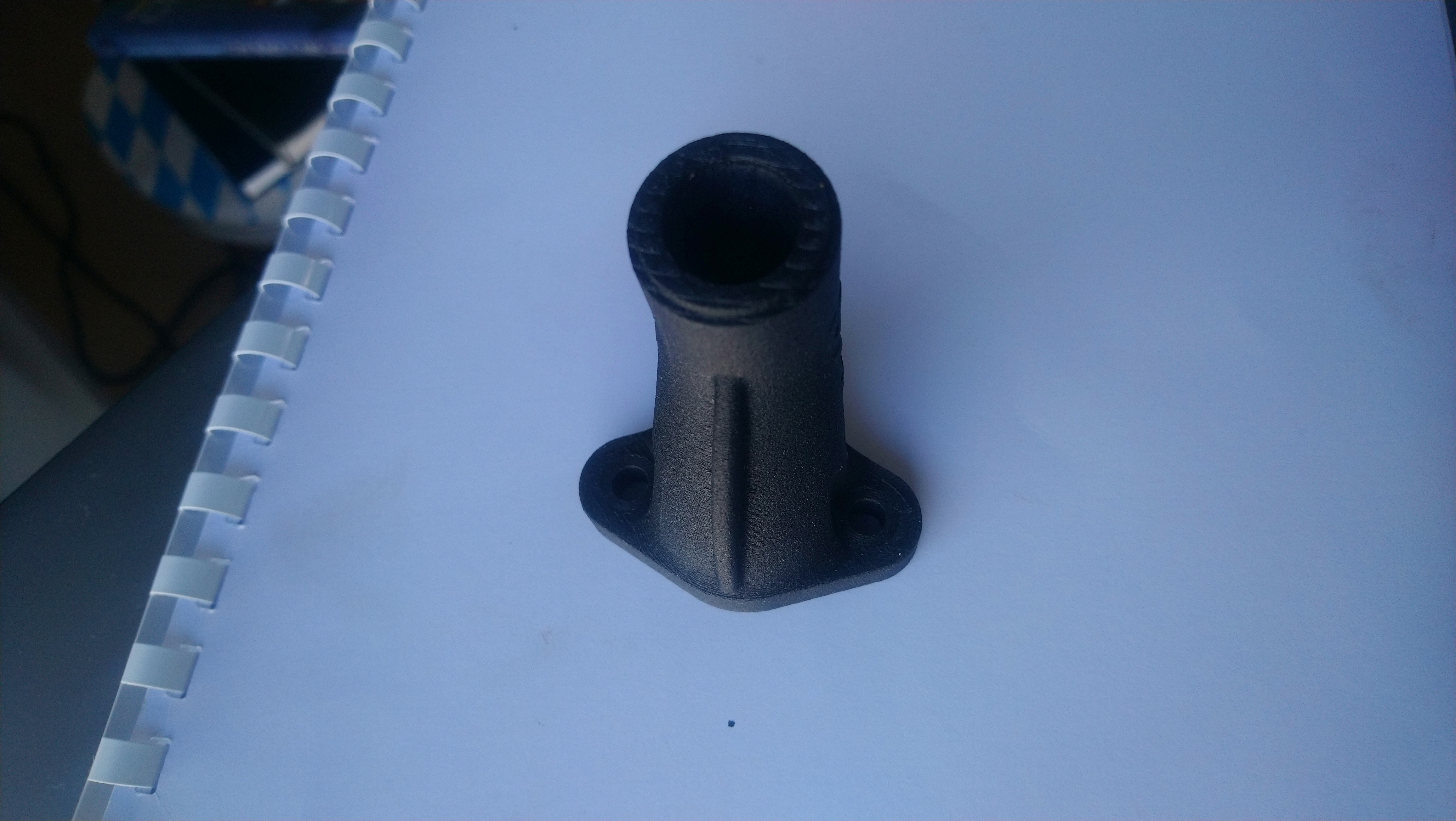

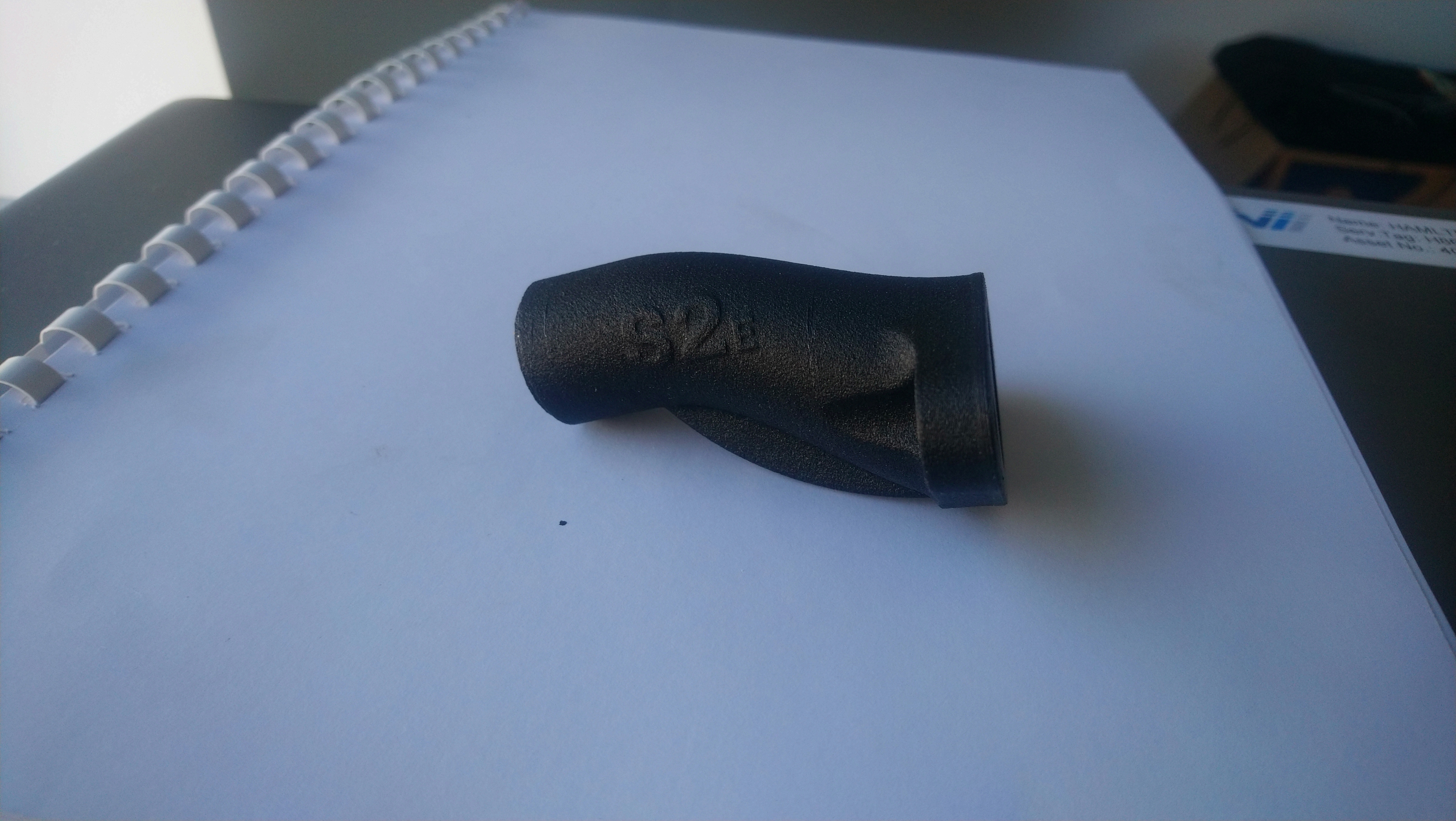

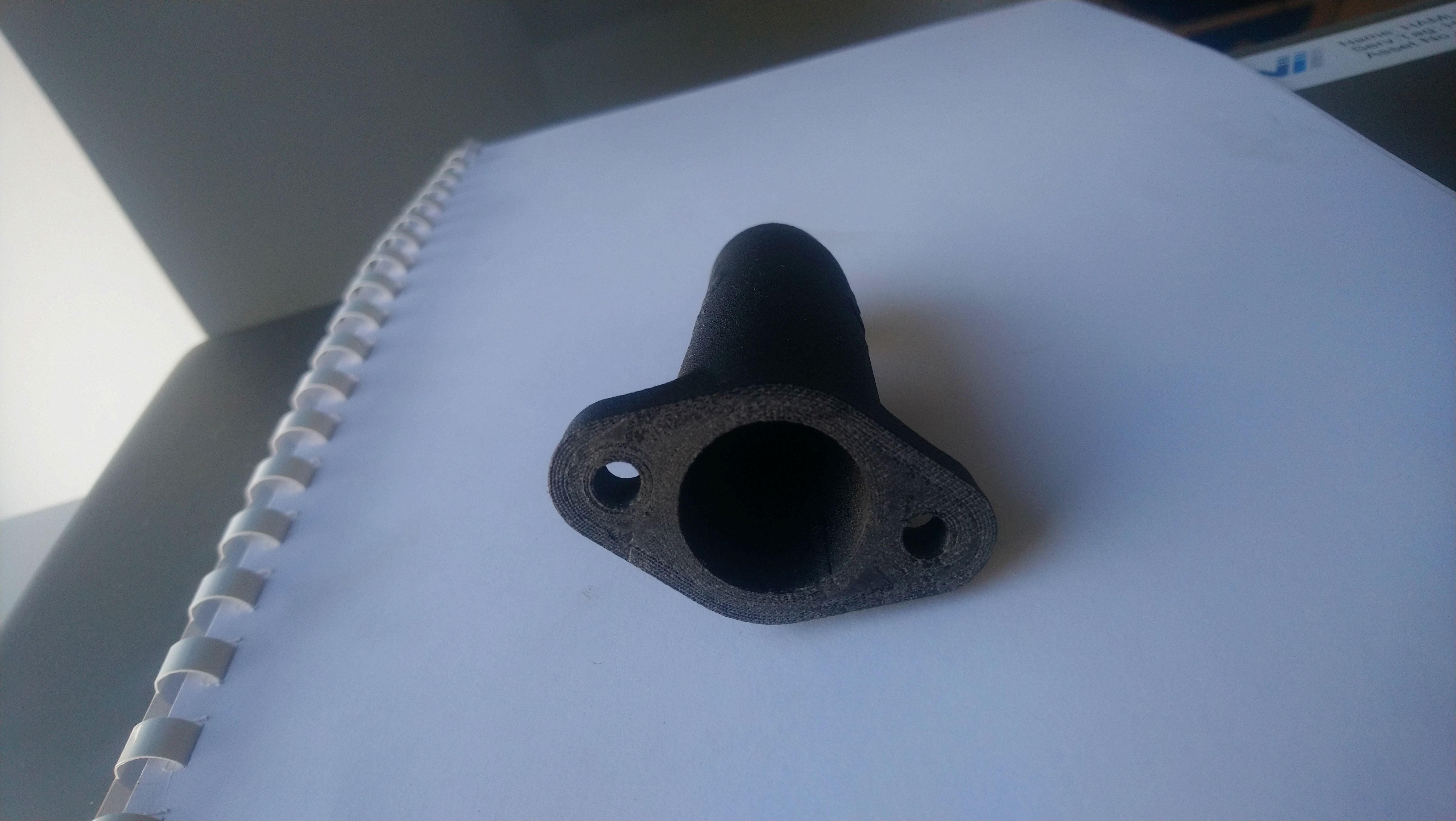

Inzwischen gibt es jetzt auch eine an den 3B-Stutzen angelehnte Version.
Ebenfalls mit 14mm Innen- und 23mm Aussendurchmesser.


Anhänge

  • DSC_1661.JPG
    4,1 MB · Aufrufe: 18
  • DSC_1660.JPG
    4,1 MB · Aufrufe: 19
  • DSC_1659.JPG
    4,2 MB · Aufrufe: 18
kotte

kotte

Aktives Mitglied
Registriert
9 Mai 2019
Beiträge
1.236
Ort
53332
Fahrzeug(e)
div 50er
Habe zwar keine Verwendung dafür, aber aus welchem Material druckst du die denn?

matt21

matt21

Bekanntes Mitglied
Registriert
26 Dezember 2020
Beiträge
3.782
Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Polyamid 12 mit 15% Kohlefaser

kotte

kotte

Aktives Mitglied
Registriert
9 Mai 2019
Beiträge
1.236
Ort
53332
Fahrzeug(e)
div 50er
Hast du die schon im "harten " Einsatz gehabt?

matt21

matt21

Bekanntes Mitglied
Registriert
26 Dezember 2020
Beiträge
3.782
Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Nein, die ersten Stutzen gibt es deshalb auch zum Selbstkostenpreis.

Aber ich sehe da kein größeres Problem.
Für den Sporteinsatz, sprich Cross-Mofarennen, würde ich eventuell noch etwas steifer konstruieren.
