Suche Sachs Nabe V1401Explosionszeichnung

[matt21]

Laut der Teileliste ist das eine Achse und zwei Stellkonen. Zumindest lese ich das so raus.

Könnte man bei der Nabe eigentlich die Lagerschalen enternen und dafür Rillenkugellager verwenden, wie bei der V1405 er ?

Hast du die Abmessungen der Lager in der V1401?
Die Lagerschale hat einen Aussendurchmesser von 41mm und eine Breite von 11mm?



[Christian Mk1 Super4]

Servus Matthias,


Ich hab das auch so verstanden das es 2 Stellkonen sind. Mit den beiliegenden werde ich aber zu breit für den Rahmen. Gemessen sind die Konen 15,5 mm lang. Laut Teileliste sollten sie aber nur 14 mm lang sein.

Hast du die Abmessungen der Lager in der V1401?
Die Lagerschale hat einen Aussendurchmesser von 41mm und eine Breite von 11mm?

Ich messe mal genau nach wenn ich zuhause bin. Ich glaub aber eher es sind 42 mm.

Wenn dem so ist würde sich das hier anbieten.

Rillenkugellager 12BC04S3 12x42x10 mm

Mehr als 10 Millionen Teile auf Lager bei 123Kugellager. Lager, Riemen, Dichtungen und Gelenkköpfe zum besten Preis und auf Lager verfügbar. Schnelle Lieferung!

www.123kugellager.at



[Sachscupspezi]

Hat 2xStellkonen habe ich verwechselt mit der Achse die einen Festkonus hat.
Gruß Klaus



[matt21]

Wenn dem so ist würde sich das hier anbieten.

Ist eine recht preisintensive Alternative.
Mit genauen Maßen läßt sich da sicher was machen.



[Christian Mk1 Super4]

Sieht nicht so gut aus.



[matt21]

Wie.ist der Durchmesser von dem Absatz oder ist das die Bohrung der Lagerschalen?

Wir groß ist die Bohrung, durch die die Welle geht?



[Christian Mk1 Super4]

Das ist die Bohrungsgröße vom Lagersitz. Das täuscht ein wenig auf dem Foto. Ich hab den U-Deckel entfernt.
Da werd ich mir wohl um geeignete Konen schaun müssen.



[matt21]

Bau doch einmal den Lagerring aus und vermiss das nochmal.
Eventuell geht da was mit Distanzringen

Was ähnliches habe ich mal gemacht um eine TDR-Nabe an eine SZR-Gabel zu adaptieren, bevor mir meine Gesundheit einen Strich durch die Rechnung gemacht hat und ich das Moped verkauft habe.
Aber das ist ein anderes Thema.

Wollte damit nur sagen, dass es sicher eine Möglichkeit gibt, dass Problem zu lösen.



[Christian Mk1 Super4]

Wird das beste sein ja. Nach 1 Stunde Internet durchforsten immer noch keinen Erfolg mit den Konen.

Vielen Dank euch. Wünsche noch einen schönen Abend.

Gruß Christian



[schlossgeist]

hallo christian!

entschuldige, aber diese diskussionen zum nabenumbau, von konenlagerung
auf rillenkugellager ist immer wieder herzerfrischend.
wenn das plug and play wäre, würds ja jeder machen....
ja, kann man machen.
hab ich einige male hinter mir.
dazu jedes mal beidseitig die nabe auf das rillenkugellager mass
ausdrehen lassen.
das distanzröhrchen zwischen den lagern ist ja kein problem.
die neuen lager dann aussen passend auffüttern auch nicht.
dazu dann noch ne passende achse mit einer mutter auf einer seite.
das wars schon.......
bitte mal fotos und abmessungen von deinen lagerkonen!

grüsse
markus



[Christian Mk1 Super4]

Servus Markus,

Das dieser Umbau nicht plug and play ist dachte ich mir schon. Das mit dem aufdrehen ist ein guter Plan.
Laut Teile Liste sollte die 14mm lang sein. Ist eine M12

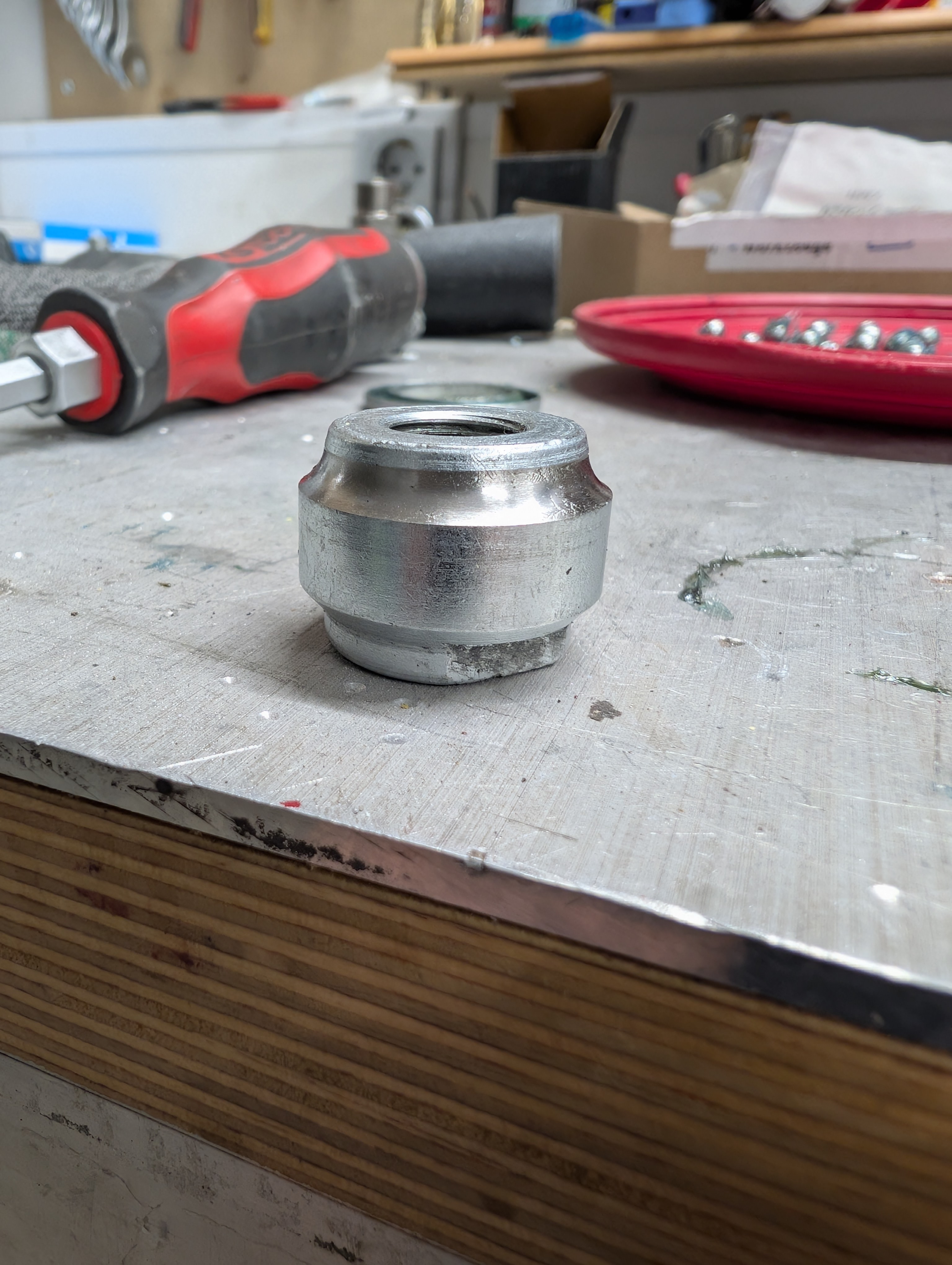

Anbei die Fotos von der Kone.

Gruß Christian



[schlossgeist]

hallo!

ok, die kone ist so nicht mehr brauchbar.
früher hatten wir ne rundschleiferei im ort.
die haben sowas perfekt nachgeschliffen.
aber ob in deinem fall 1 zehntel reicht,
denke ich nicht.
die länge ist erstmal nebensache.
der aussendurchmesser muss stimmen!
ist da ein m12 x 1 gewinde drin?
ich schaue mal bei meinen "rentner" verkäufern nach.

grüsse
markus



[matt21]

Falls du Teile für einen Umbau brauchst meld dich gerne.
Da kann ich sicher was organisieren.



[Christian Mk1 Super4]

Ja. Ist ein M12x1.

Danke euch für die Hilfe.



[schlossgeist]

hallo christian!

schau mal bei mopedparts.de unter konus.
die nr. 081031 hat deine abmessungen, allerdings mit staubkragen.
musst du nachsehen, ob der bei dir auch passt.
der shop ist noch online, aber man muss jeden artikel persönlich anfragen.
momentan wohl bis 7.1. 26 in urlaub......

glück auf!
markus
