matt21
Bekanntes Mitglied
Die Größe und Position der Membranöffnungen bräuchte ich noch bitte.
H
Hutti
Mitglied

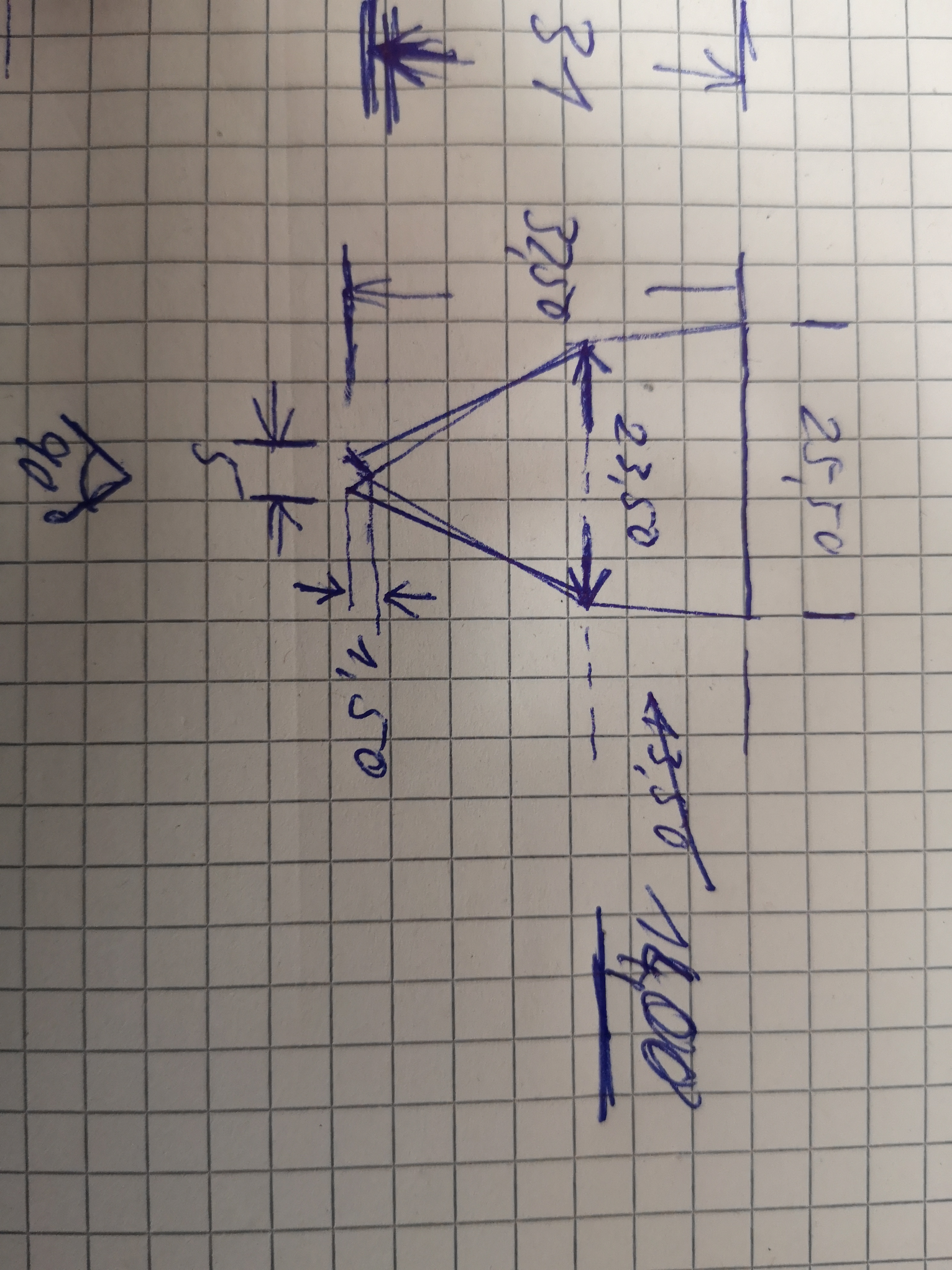

Die Membran Öffnung beginnt bei den ersten Absatz oben, 13,5.mm unter der oberen Kante. Von der Kannte kannst du gerade zu der unteren Kante Aussen am V durchziehen.
Die Fensteröffnung schick ich dir später, bin gerade unterwegs.
Gruß Hubert
Die Fensteröffnung schick ich dir später, bin gerade unterwegs.
Gruß Hubert
H
Hutti
Mitglied
matt21
Bekanntes Mitglied

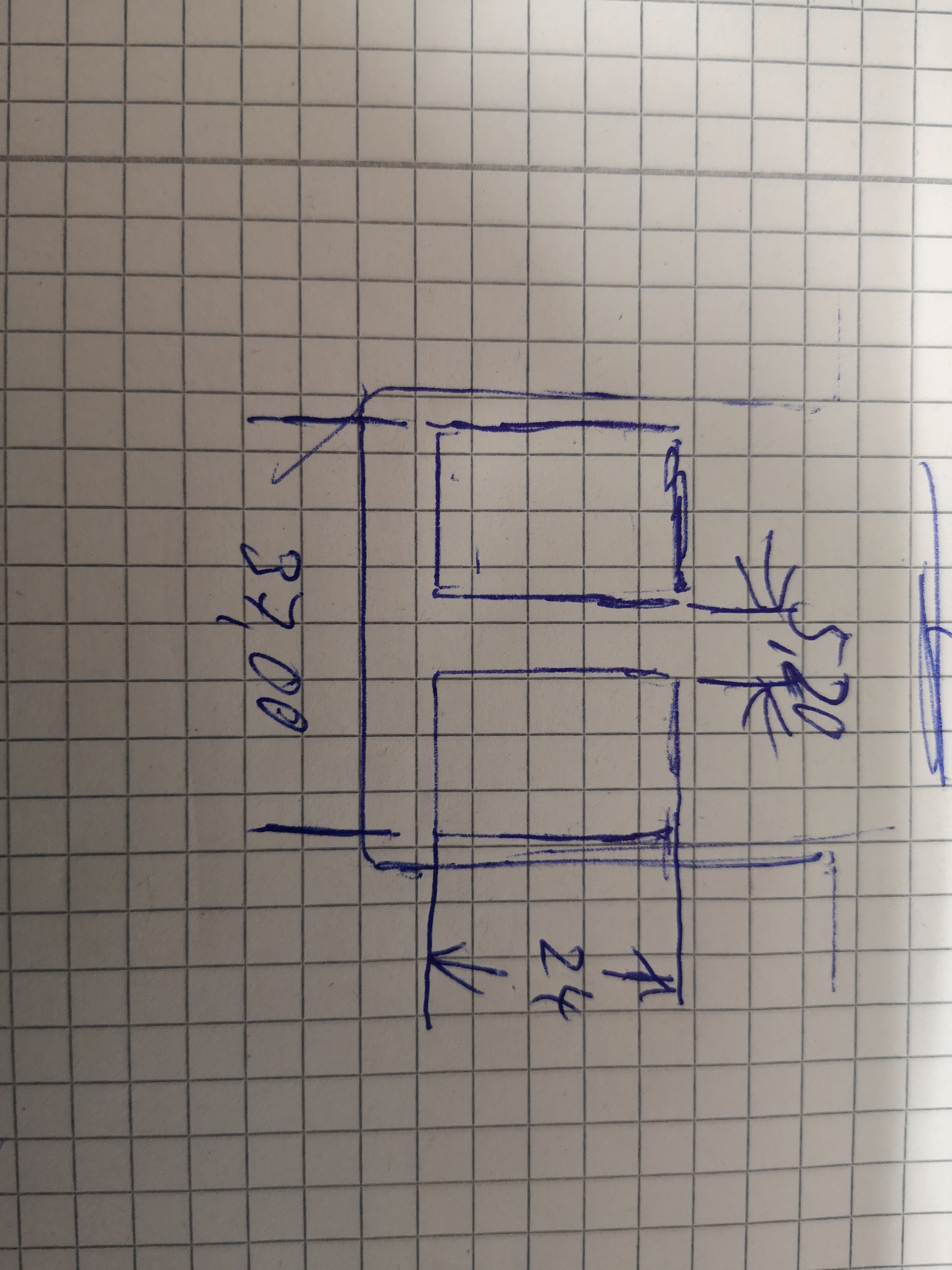

Hi, kann das sein, daß die 37mm auf dem letzten Bild nicht so ganz richtig sind?
Das ganze Teil ist ja nur 38mm breit
Das ganze Teil ist ja nur 38mm breit
H
Hutti
Mitglied
Die 37mm ergeben sich aus der Formschräge, da es sich sonst bei der Herstellung des Membrankastens nicht entformen lässt.
Bei Aluformen, hast du immer 1-2 Grad Formschräge, nur bei gelaserte Sandformen, kann man auf die Formschräge verzichten.
Ich schau mir Morgen an.
Gruß Hubert
Bei Aluformen, hast du immer 1-2 Grad Formschräge, nur bei gelaserte Sandformen, kann man auf die Formschräge verzichten.
Ich schau mir Morgen an.
Gruß Hubert
matt21
Bekanntes Mitglied
Ich verstehe nicht was das Mass mit der Entformschräge zu tun hat.
Ich brauche bitte einfach die Breite und Höhe der einzelnen Öffnungen.
Ich brauche bitte einfach die Breite und Höhe der einzelnen Öffnungen.
matt21
Bekanntes Mitglied
Hi Hubert,
Ich hab dir ein angepasstes Modell zugesendet.
Gruß Matthias
Ich hab dir ein angepasstes Modell zugesendet.
Gruß Matthias
H
Hutti
Mitglied
Hallo Matthias,
Danke für deine Modell, bin erst heute dazu gekommen mir es anzusehen, schaut gut aus.
Heute nachmittag kommt mein Sohn Thomas, mit ihn werde ich noch
Anpassungen machen und nächste Woche einen Stuffer drucken, um zu sehen
wie er in den Membrankasten passt.
Wenn der Stuffer passt, schick ich dir den Datensatz.
Gruss Hubert
Danke für deine Modell, bin erst heute dazu gekommen mir es anzusehen, schaut gut aus.
Heute nachmittag kommt mein Sohn Thomas, mit ihn werde ich noch
Anpassungen machen und nächste Woche einen Stuffer drucken, um zu sehen
wie er in den Membrankasten passt.
Wenn der Stuffer passt, schick ich dir den Datensatz.
Gruss Hubert
matt21
Bekanntes Mitglied
Sehr gerne.
Modelle bitte als Step versenden.
Für welche Membran genau ist das eigentlich?
Modelle bitte als Step versenden.
Für welche Membran genau ist das eigentlich?
H
Hutti
Mitglied
Der Stuffer ist für die ITALKIT Membran,
die Membran wird im Italkit 74ccm Gilardori Zylinder für die Puch Condor, Monza und Condor III
mit geliefert.
Der Zylinder hat eine Bohrung von 46,95mm und einen Hub von 43mm.
die Membran wird im Italkit 74ccm Gilardori Zylinder für die Puch Condor, Monza und Condor III
mit geliefert.
Der Zylinder hat eine Bohrung von 46,95mm und einen Hub von 43mm.
matt21
Bekanntes Mitglied
Hast du eventuell einen Bezugslink?
matt21
Bekanntes Mitglied
Danke
