K50 RL Umbau auf 12V - Schaltplan erstellt

hdmarkus

hdmarkus

Aktives Mitglied
Registriert
17 Mai 2026
Beiträge
114
Plz/Ort
35460
Fahrzeug(e)
K50 RL, Bella 150, DKW RT 175, MAW, Simson KR51, Göbel 25 etc. Diverse HD Oldies und Youngtimer
Hallo zusammen,

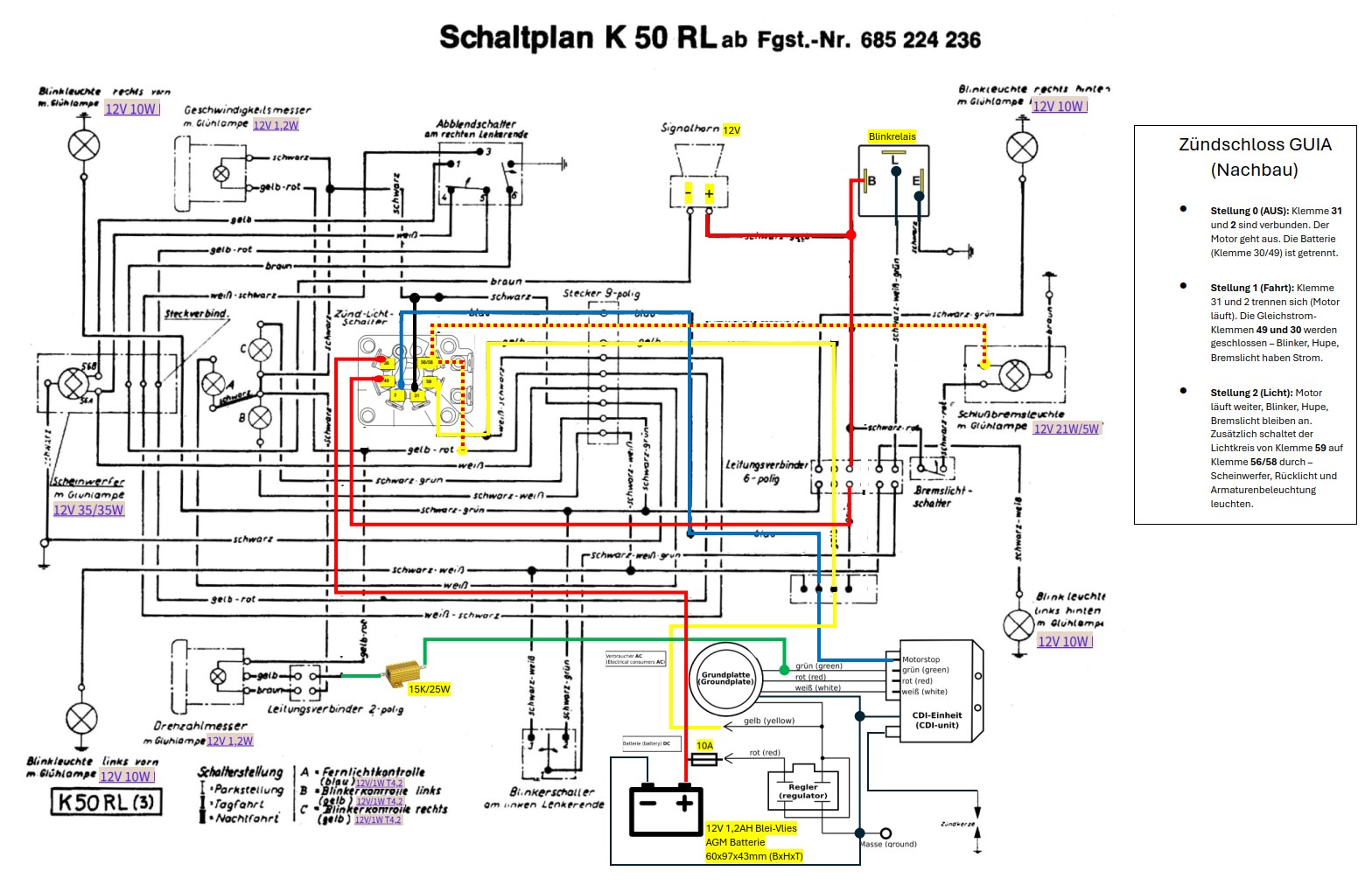

ich möchte mein Moped auf 12V Zündung von Mike Powerparts umbauen und habe lange nach einem passenden kompletten Schaltplan gesucht aber leider nichts gefunden. Ich habe mir nun einen selbst "gemalt" und würde die Fachleute unter euch bitten einmal drüber zu schauen und mir zu sagen ob das was ich da gezeichnet habe funktionieren könnte.

Freue mich auf eure Rückmeldungen.

Grüße
Markus


Anhänge

  • K50RL12V.jpg
    318 KB · Aufrufe: 57
Ein zarter 12V 1,2Ah AGM Fließakku wäre ein grauenhafter Fehlgriff, weil nur homeopatische Ladeströme fließen können. Wenn es schon ein billiger Bleiakkus werden soll, dann mit so viel Nennkapazität wie möglich! Die Versorgung des Drehzahlmessers von der Zündgeneratorspule ist nicht sehr schlau, immerhin zieht dieser ca. 40 mA Strom!

Danke für die Rückmeldung. Wie kann man das mit dem Drehzahlmesser besser lösen? Welcher Akku wäre zu empfehlen?

Hallo Markus,

Das Hauptproblem bei zarten Bleiakkus liegt an der Tatsache dass viele Leute nicht die technischen Grundlagen am Schirm haben, wie unendlich lange ein vollständiger Ladezyklus dauert. Während man einen kompakten 6V 1,7Ah NiCd Akkublock von ULO EBL 801 in einer Stunde und bei materialschonender Ladung in 1½ Stunden laden kann, dauert das an Bleiakkus mindestens 5 bis 10 mal länger. Kleine Spielzeuge wie 12V 2,4Ah AGM Bleiakkus entsorge ich immer sofort (weil keine sinnvollen Anwendungen damit möglich sind), deshalb habe ich auch keine Messwerte davon gespeichert. Der Ladestromverlauf ist aber bei allen Baugrößen sehr ähnlich, folglich kann das gut mit folgenden 12V 8,4Ah AGM Akku im passenden Verhältnis vergleichen.



Die ersten 3 Stunden (wenn der zarte Akku schon eher tief entladen ist) können im direkten Vergleich durchschnittlich 0,15 Ampere oder sogar etwas höhere Ladeströme zum Energiespeicher fließen, aber bei zunehmenden Ladestand sackt die Stromaufnahme bei konstander Ladeschlußspannung stark ab. Man bräuchte unendlich lange um seine zarten Bleiakkus endlich vollgeladen zu bekommen. Wer permanent eine Erhaltungslader am parkenden Moped anschließt und selten damit fährt könnte damit leben, andernfalls verhungert der kleine Bleiakku kläglich und wird nicht alt. Unsere alten NiCd Akkus in ULO EBL 801 müssen nicht wie Bleiakkus weitgehend vollgeladen sein und schaffen in vergleichbarer Zeit wie der aufgezeichnete Ladezyklus, ungefähr 10 vollständge Lade/Entlade bzw. Refreshzyklen. Diese drastischen Unterschiede sollte man immer auf dem Schirm haben!



Deshalb scheiterten bisher auch alle angebotenen sogenannten (vergossenen ULO Ersatzrümmer) mit zarten Bleiakkus kläglich, wenn dafür derart kleine Bleiakkus mit klassischen Glühlampen betrieben wurden kläglich. Außer der Anwender dachte im letzten Moment noch mit und installierte stattdessen einergiesparende LED Signalleuchten.

Geht es stattdessen in erster Linie um die Baugröße, dann sind die "gehäuselosen und nur in Schutzfolien gepackten" LiFePO4 Akkus von EREMIT die klaren Favoriten, welche zum einen Schnellladefähig sind und sich mit mittleren Ladeständen dauerhaft richtig wohl fühlen.


Vor allem saugen solche Energiespeicher jeden vom Generator zur Verfügung gestellten Ladestrom wie ein Schwamm auf, weil diese Technik vom Innenwiderstand sehr niederohmig ist.



Anhand dieser Aufzeichnung kann man gut erkennen, dass bis zum Ende die am Lader eingestellten 1 Ampere Ladestrom fließen. Schafft der Ladegenerator mehr Ladestrom dann dauert der Ladezyklus etwas kürzer und bei weniger Ladestrom etwas länger. Mittlerweile bekommt man auch schon bezahlbare Natrium Ionen Akkus in Gehäuse für klassische Motorrad oder Rollerbatterien.


Die haben im Vergleich zu anderen Energiespeichern mehrere schwerwiegende Volteile. Zum einen ist kein BMS integriert welches teilweise deutlich unter 14,4 Volt Ladeschlußspannung den Energiespeicher hart vom Bordnetz trennen kann (deshalb benötigt man für LiFePO4 Verbraucher-Akkus auch zwingend einen zusätzlichen Elko zur Glättung des Bordnetztes. Weiters beträgt die zulässige Ladeschlußspannung bis zu 16 Volt und für Leute welche sich so gut wie gar nicht um den Energiespeicher kümmern gibt es eine gute Nachricht, denn Natrium Ionen Akkus sind "tiefentladefest"! Auch bei arktischer Kälte darf man Natium Ionen Akkus mit hohen Ladeströmen laden.

Wo jede andere Chemie schon lange durch Tiefentladung geschädigt ist, kann man an diesem kleinen 3½ Ah Energiespeicher nuch einmal 900mAh bei durchschnittlich 1,8 Ampere Ladestrom ziehen, bis so gut wie gar nichts mehr geht.



PS: Gib bitte Bescheid ob Du bisher alles verstanden hast?

Hallo Ewald, super Ausführung und teilweise auch verstanden. Wenn ich das richtig verstanden habe ist der von mir vorgeschlagene Akku nichts für diesen Anwendungsfall da das Entlade- und Ladeverhalten eher schlecht ist, zumal das Moped auch mal längere Zeit stehen könnte und dann der Akku tiefentladen wird.

Die beiden von dir vorgeschlagenen Alternativen wären da schon besser geeignet und wobei dort die Eremit Lösung klar im Vorteil ist aufgrund der geringen Größe.

Wenn ich mich für den Eremit LiFePO4 entscheiden sollte wie genau wird der Elko angeschlossen und welche technischen Daten hat dieser?

Hast du auch noch eine Info zu dem Thema Drehzahlmesser?

Hallo Markus,

Bleiakkus haben allgemein Vorteile wenn man nur für kurze Zeit hohe Ströme (beispielsweise als Starterbatterie) benötigt und dem Energiespeicher anschließend wieder viel Zeit zum nachladen gönnt. Im Zusammenhang mit anderen zyklischen Verbrauchern kann das nur funktionieren, wenn der Generator bereits bei Leerlaufdrehzahl deutlich mehr elektrische Energie erzeugt als die komplette Bordelektrik verbrauchen kann. Das sind auch die Gründe dafür, warum alle etwas jüngeren "richtigen" Motorräder mit leistungsstarken Drehstromgeneratoren ausgerüstet sind. Mit kombinierter AC/DC Betriebsart wo nur die elektrischen Signaleinrichtungen mit Gleichstrom versorgt werden funktioniert das deutlich besser, allerdings sind Bleiakkus <2,5Ah Nennkapazität in jedem Fall deutlich zu klein. Was auch viele nicht wissen ist die physikalische Tatsache, dass man Bleiakkus wenn möglich, nicht tiefer als 50% ihrer Nennkapazität entladen sollte! Bei höherer Entladetiefe steigt zwar der mögliche Ladestrom, allerdings sulfatieren dann auch die Zellen sehr schnell und sind nicht lange brauchbar!

Der kleinste 12,8V 2Ah Eremit Akku hat leider auch einen schwerwiegenden Nachteil, weil das BMS über 10 Ampere Impulsbelastung (als Kurzschlußschutz) abschaltet. Das ist besonders im Zusammenhang mit lauteren Gleichstromhupen lästig, weil diese häufig die Schutzschaltung auslösen. Deshalb besser die doppelt so hohe 4S2P Ausführung mit 12,8V 4Ah installieren. Der zusätzliche Elko ist bei allen LiFePO4 Verbraucherbatterien zwingend nötig, um vor allem auch Fehlfunktionen vom integrierten BMS entgegenzuwirken. So sieht die Grundschaltung beispielsweise an Magnetzündergeneratoren von Langfang-Kokusan, Ducati und ähnlichen Koponenten mit einer gemeinsamen Generatorwicklung aus.



Mit der hochohmigen Nenenschluß Betriebsart an der Zündgeneratorspule verhalten sich alte VDO Drehzahlmesser im Vergleich zu Störungen vom AC Spannungsbegrenzer sehr ruhig "Aber" sie klauen der Zündanlage erhebliche Energie zum laden das Kondensators. Immerhin ist der erzeugte Strom aufgrund hoher Ladespannungen sehr niedrig, denn der mittlere Kurzschlußstrom beträgt ungefähr 85 MilliAmpere und der reguläre Ladesstrom zum Kondensator deutlich weniger!



Verheizt man diese Energie wie in Deinem Schaltplan mit einem 15K Leistungswiderstand, dann bricht erstmals die Spannung an der Zündgeneratorspule erheblich ein. Dass die Zündung aber trotzdem noch funktioniert liegt an der Tatsache, dass auch unter 130 Volt im mittleren Drehzahlbereich noch an die 20 Millijoule pro Zündunke in den Kondensator geladen werden. Bei niedrigen 150 Volt an 15 KiloOhm Belastung fließen 10 MilliAmpere Strom und das ist für die alten VDO Drehzahlmesser denkbar niedrig und nicht selten völlig im Grenzbereich. Ich weiß nicht wer das empfohlen hat, aber diese Improvisation war keinesfalls fachgerecht durchdacht.




Hallo Ewald,

das mit dem 15k Ohm Widerstand ist für den Typ Drehzahlmesser die offizielle Empfehlung vom Verkäufer der Zündung Mike Powerparts, für andere Typen werden noch Impulsminderer angeboten. Was wäre die Alternative Lösung dazu? Wie machen das andere die auf 12V umrüsten?

Hallo Markus,

in diesem Zusammenhang empfahlen manche Leute früher den VDO Drehzahlmesser am roten Kabel vom Zündimpulsgeber zu versorgen, was ebenfalls kontraproduktiv war und nicht selten zu erheblichen Störungen der Zündanlage führte. Wenn man schon die Zündgeneratorspule als zusätzliche Energieversorgung für den Drehzahlmesser nutzen will, dann wäre das nur mit einem kleinen Transformator praktikabel, welcher kaum elektrische Energie aus der Zündgeneratorspule zieht! Man kann aber auch dafür sorgen dass der AC Spannungsbegrenzer den Generator so wenig wie möglich niederprügel muss und eine 12V 60/55 Watt H4 Lampe in den Scheinwerfer einsetzen. Dann beginnt der AC Regelbeginn sehr spät und der Spannungsbegrenzer stört den alten VDO Drehzahlmesser kaum.

Am schlimmsten sind die Drehzahlmesserprobleme mit fragwürdigen 6 Volt Reglern und bescheidenem 6 Volt 19 Watt Fahrlicht, damit schwimmen manche VDO Drehzahlmesser nervös wie Scheibenwischer herum.

Das ist mir dann doch etwas zu hoch und ich verstehe es nicht. Wo genau kann der Drehzahlmesser denn alles angeschlossen werden und warum funktioniert es mit der originalen Motoplat Zündung auf dem grünen Kabel von der Ladespule 😵‍💫

Wie funktioniert das mit der H4 Lampe und wo wird in diesem Falle der DZM angeschlossen?

Zuletzt bearbeitet:
Bei alten Motoplat mit ALU Polrädern ist die Betriebsspannung (bei eingeschaltetem Fahrlicht und niedrigen Drehzahlen) an der Lichtspule sehr klein, folglich hat man häufig die unbelastete Bremslichtspule zur Versorgung des Drehzahlmessers genutz. In Deinem Fall gibt es nur eine gemeinsames gelbes Generatorkabel.

Die H4 Lampe funktioniert gleich wie eine Biluxlampe, braucht allerdings mehr Strom. Deshalb muß der AC Spannungsbegrenzer weniger arbeiten und stört den Drehzahlmesser nicht so stark!

Das bedeutet nun für mein Setup was? Ich lasse es so wie im Schaltplan und baue eine H4 Lampe ein oder muss der DZM an die gelbe Leitung ohne Vorwiderstand aber dafür auch mit H4 Lampe 😵‍💫

Den VDO Drehzahlmesser versorgst Du am gelben Generatorkabel und damit der thyristorgesteuerte AC Spannungsbegrenzer nicht zu viel Mist für den Drehzahlmesser erzeugt, musst Du eine große 12V 60/55 Watt H4 Lampe installieren! Den Zündungsteil zu belasten (außer mit einen kleinen zusätzlichen Transformator), wäre keine saubere technische Lösung!

Vielen lieben Dank, das werde ich so machen aber funktioniert das dann auch wenn die H4 Lampe nicht an ist bei Tag?

Hallo Markus, wenn der Scheinwerfer ausgeschaltet ist, hast Du naturgemäß schwerwiegende Probleme mit den Drehzahlmesser! In diesem Fall muß der AC Spannungsbegrenzer regelmäßig die negativen Halbwellen vom Generator kurzschließen, damit kann ein Frequenzmessgerät nicht viel anfangen. Weil ich bei Deinem Schaltplan den Hinweis auf ein minderwertiges Zündschloß von "GUIA" sah, würde ich damit auch keinensfalls 5 Ampere für das Fahrlicht schalten, sondern als Dauerbeleuchtung automatisch mit dem Motor ausgehen lassen. Laut Stvo muss man in vielen europäischen Ländern ohnehin an einspurigen Kraftfahrzeugen, auch am Tag mit Licht fahren!

Wenn dauerhaftes Fahrlicht unerwünscht ist und man auf der anderen Seite auch den Zündgenerator nicht sinnlos schwächen will, dann bleibt als Alternative nur ein kleiner zusätzlicher Miniatur-Transformator mit einen Übersetzungsverhältnis von ca. 1:20. Das würde die Zündgeneratorspule nur mit max. 1 Watt belasten und sekundärseitig auch den nötigen Strom für den Drehzahlmesser erzeugen. Passende handelsübliche Alternativen muss man allerdings suchen, wie beispielsweise so eine ähnliche kleine Ausführung:



Der 15K Leistungswiderstand als kostengünstiger Shunt, wäre in diesem Fall leider keine sinnvolle Alternative!

Zuletzt bearbeitet:
Hallo Ewald, stimmt mit dem Zündschloss könnte man laut Hersteller zwar die 5A schalten ist aber wohl nicht empfehlenswert. Das mit dem dauerhaft eingeschaltetem Licht ist eigentlich eine sinnvolle Option die ich auch bei einem Teil meiner Motorräder mit Elektronik Boxen (z.b. von Motogadget oder Axel Joost) so eingestellt habe.

Abschließend würde das Thema Trafo noch etwas genauer wissen. Welche Daten (primär/sekundär) sollte der Trafo ungefähr haben? Der von dir verlinkte hat 230v/6v und wie genau muss dieser dann angeschlossen werden? Primär Masse/grünes Kabel Zündgenerator und sekundär Masse/Eingang DZM?

Gestern wurde die Zündung geliefert und ich werde die jetzt erst einmal einbauen, schauen dass der Motor wieder läuft und mich dann um Licht und Ladekreis kümmern.
