Hallo zusammen,

wie in meinem anderen Thread bereits kurz angerissen, arbeite ich aktuell an einem Umbaukit auf Kegelrollenlager für die KTM SM und Bora 25 bzw. alle anderen Fahrzeuge von KTM mit dem gleichen Rahmen.

Die Notwendigkeit dafür ergab sich aus der schlechten Verfügbarkeit von originalen Lager und schlechter Qualität aller Nachbauten.
Zudem werden diese Fahrzeuge gerne bei Rennen eingesetzt, wo die Belastungen deutlich größer sind.

Das Ganze passt im Regelfall ohne größere Anpassungen am Rahmen vornehmen zu müssen.
Die Lager sind Katalogware und somit einfach und preiswert verfügbar.

Falls Interesse daran besteht bitte ich um eine kurze Nachricht per PN.

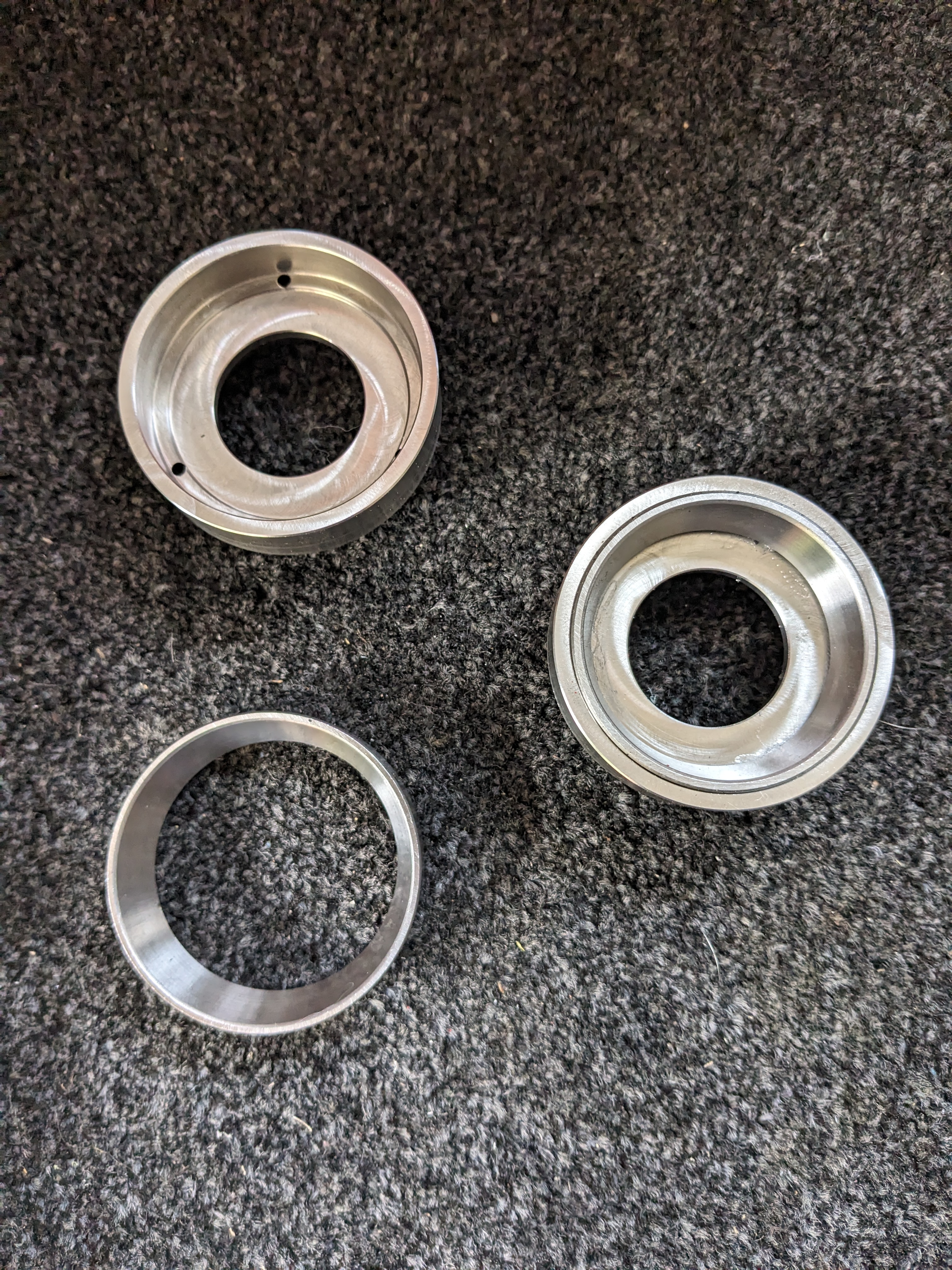

Anbei noch einige Fotos vom Prototypenbau.
Hier fehlen aktuell noch passende Abdeckkappen für die Lager sowie die untere Mutter, die niedriger sein muß, so daß die obere Mutter voll trägt.
Diese Teile befinden sich momentan in der Konstruktion und werden dann entsprechend gefertigt und bei Bedarf angepaßt.


Anhänge

  • PXL_20240427_141233546.jpg
    4,2 MB · Aufrufe: 24
  • PXL_20240427_141241169.jpg
    4,1 MB · Aufrufe: 20
  • PXL_20240427_143732552.MP.jpg
    8,4 MB · Aufrufe: 21
  • PXL_20240427_143738521.jpg
    4,1 MB · Aufrufe: 22
  • PXL_20240427_145825285.jpg
    2,6 MB · Aufrufe: 25
  • PXL_20240427_165521635.jpg
    3,7 MB · Aufrufe: 27
  • PXL_20240427_165908033.jpg
    2,6 MB · Aufrufe: 23
  • PXL_20240427_170422463.jpg
    2,7 MB · Aufrufe: 22
  • PXL_20240427_170429645.jpg
    2,4 MB · Aufrufe: 23
Hallo zusammen,

da die ein oder andere frage aufgekommen ist, bei welchen Fahrzeugen der Kit paßt, habe ich eine Skizze erstellt, aus der die entscheidenden Abmessungen hervorgehen.


Anhänge

  • S2E-23-003-000_B_Assembly-steering-head_240422_Sheet_2.jpg
    373,2 KB · Aufrufe: 16
