Ersatzteilbeschaffung von original Teilen

[Storage]

Hallo,

https://www.ebay.de/itm/Hercules-Sa...132830?hash=item5b8585595e:g:8f8AAOSwN4ZfuRR-
hier gibts 39mm Kolben fürn 50s

Gruß



[Sachscupspezi]

Info zum Kolben

-- 01.02.2021 23:13 --

-- 01.02.2021 23:19 --

Nix LC für 50SW Motor.

-- 01.02.2021 23:22 --

SACHS 50S Alu Zylinder und passend für Sachs SC50.

-- 01.02.2021 23:36 --

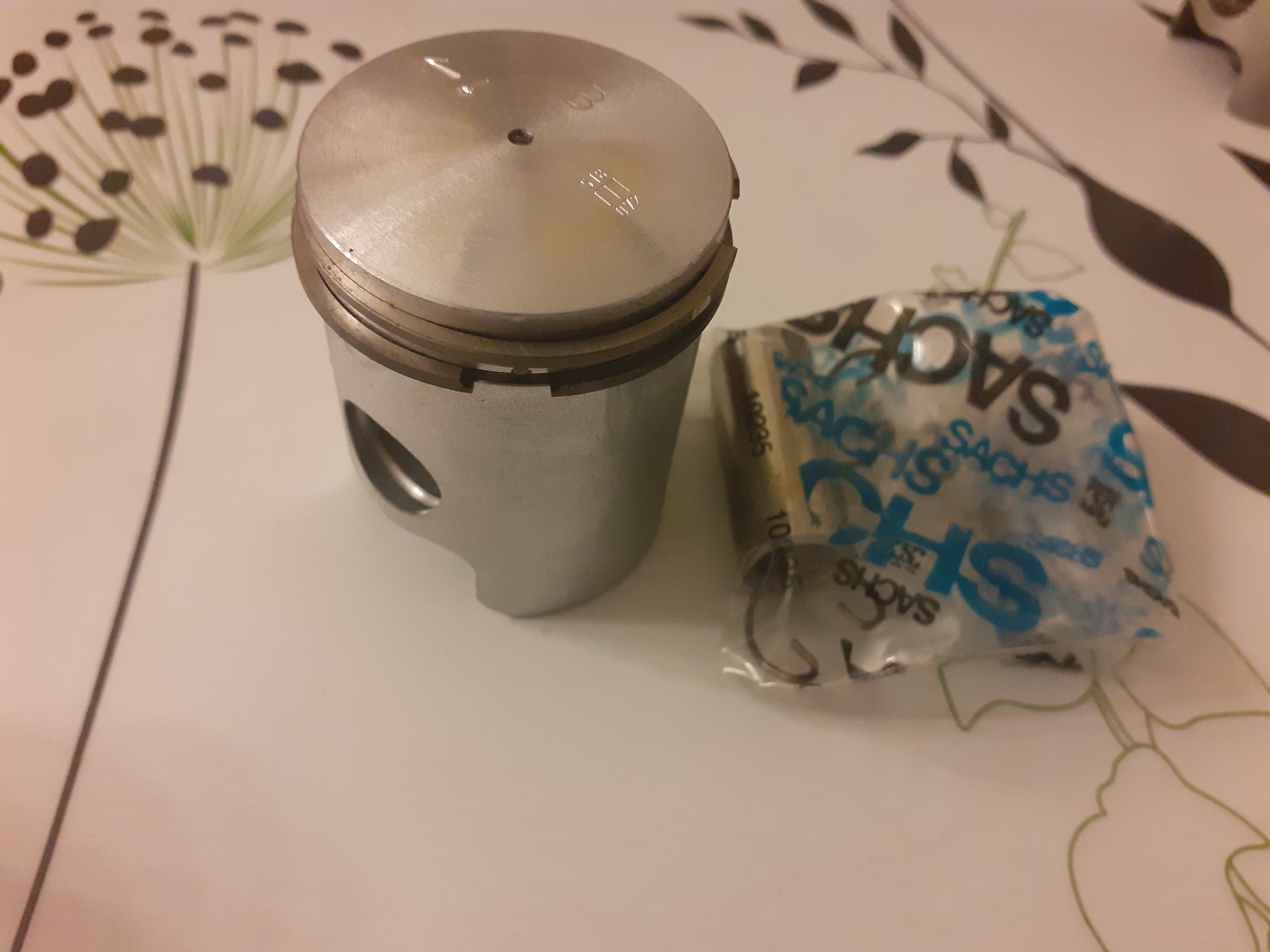

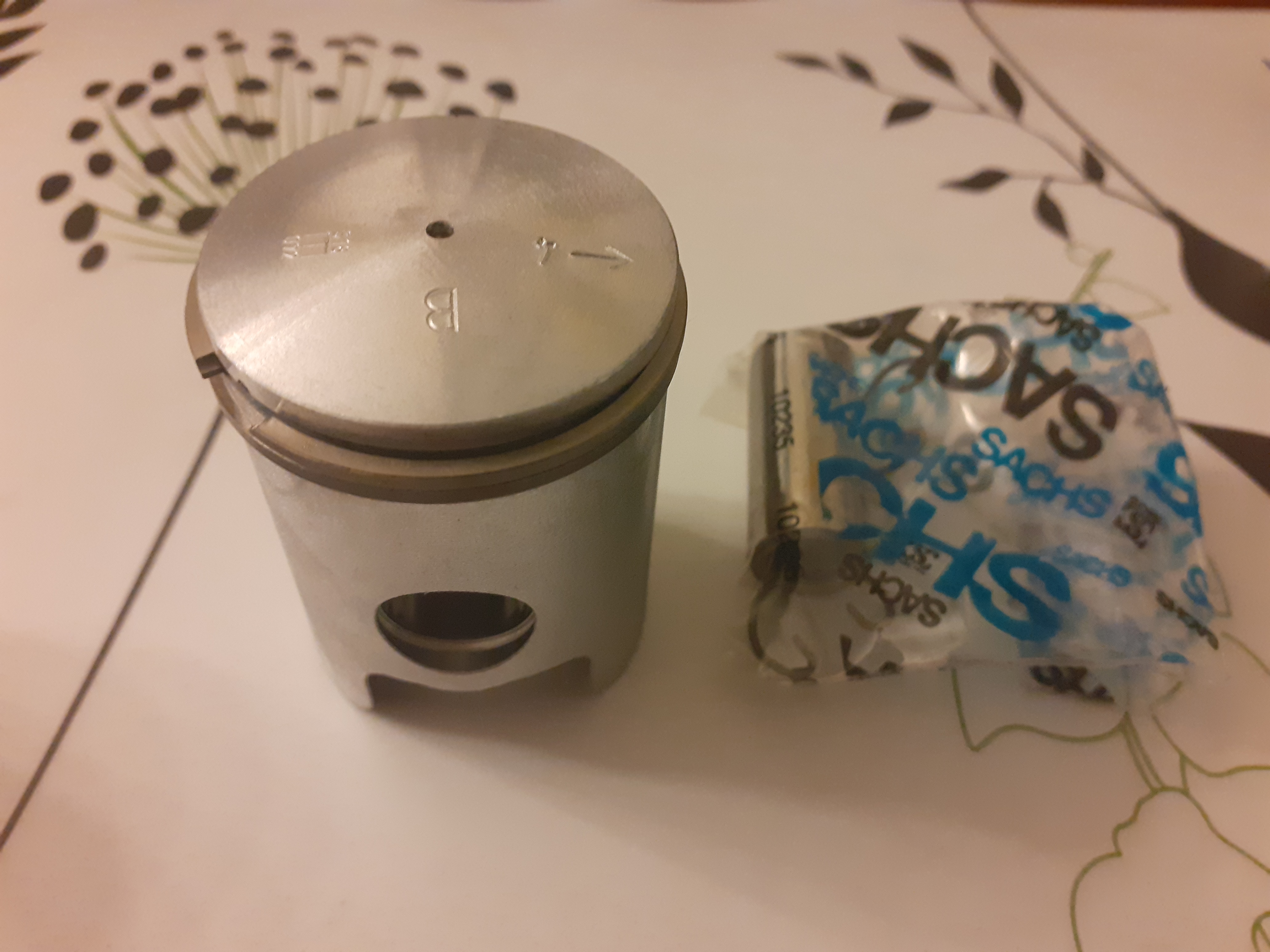

Ich habe den folgenden Kolben von dem Händler gekauft.
https://www.ebay.de/itm/Hercules-MK1-4- ... SwuE9fu2u~

Das ist kein 501/4CKF Kolben,auch nicht 506/4 AKF Ausführung Deutschland.
0286 380 422 B für 506/3+4 AKF Ausführung Schweiz.
Ich vergleiche diesen mal mit den anderen.
Gruß Klaus<br /><br />-- 01.02.2021 23:39 --<br /><br />Man sieht, die Händler schreiben echt verwirrende Sachen ,in Bezug auf die Beschreibung.

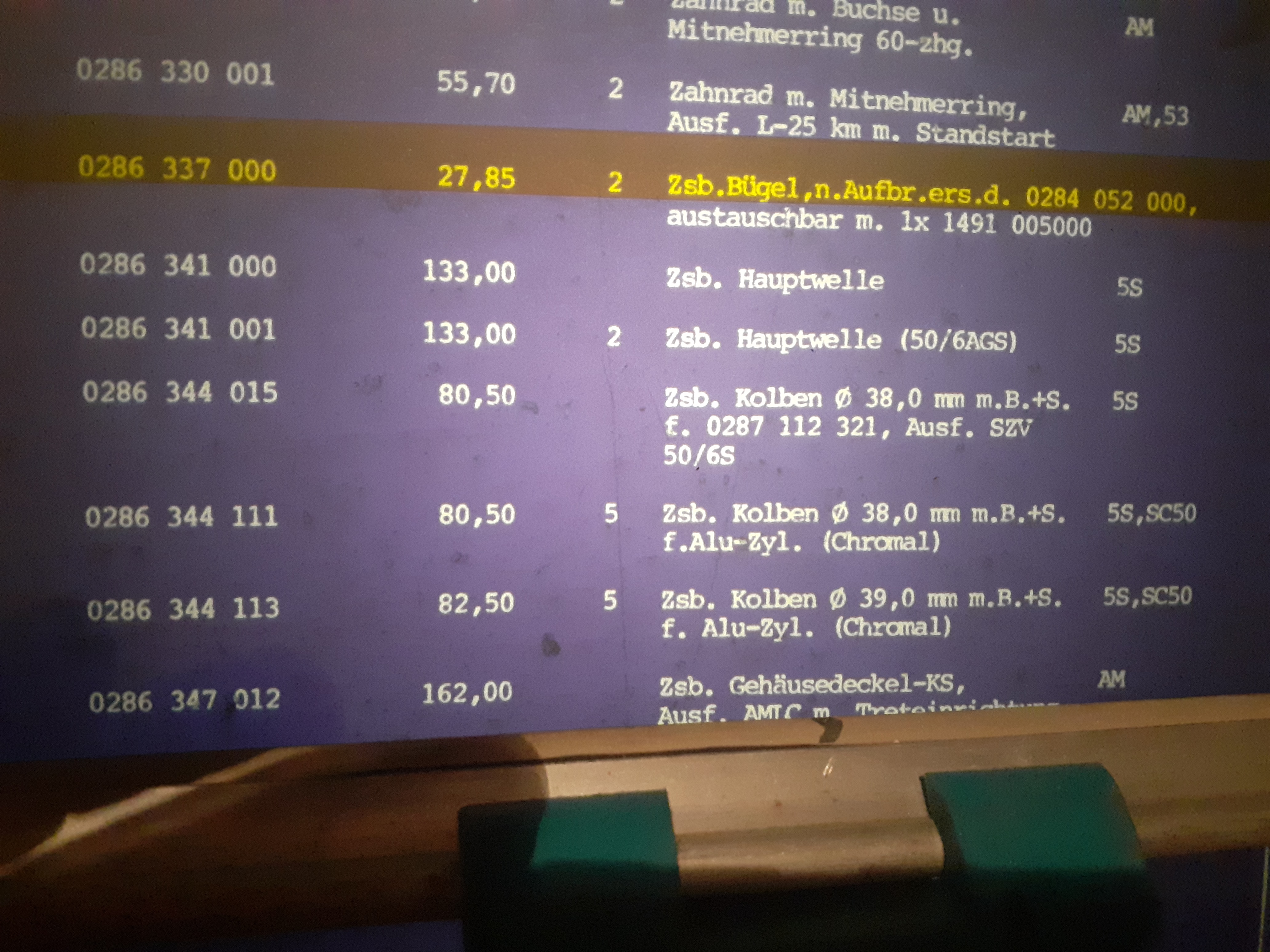

Deswegen, Ersatzteilelisten b.z .w Sachs Microfiche sind Gold wert.



[Sachscupspezi]

-- 05.02.2021 10:03 --

https://www.ebay.de/itm/Hercules-MK1-4- ... SwuE9fu2u~

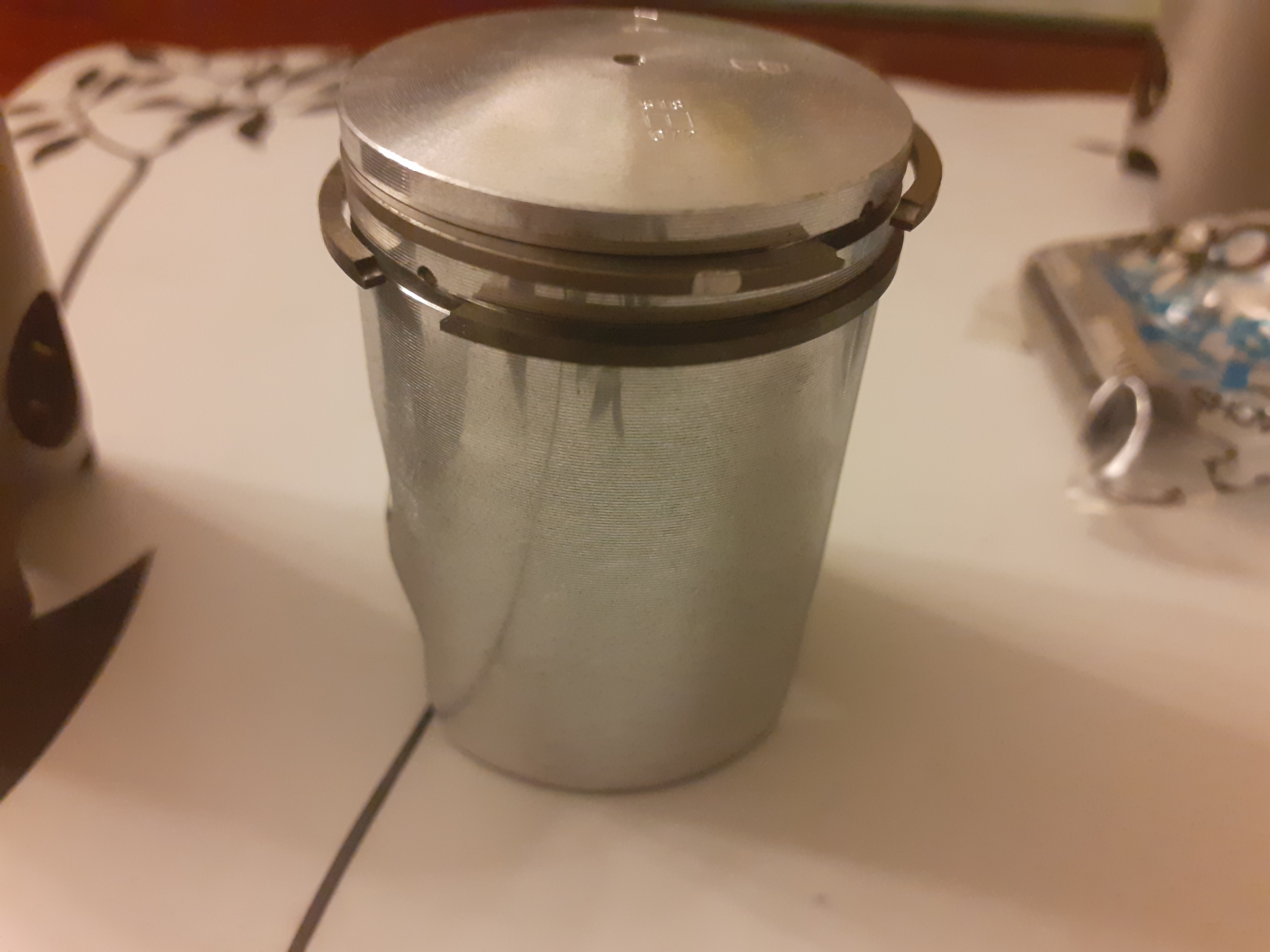

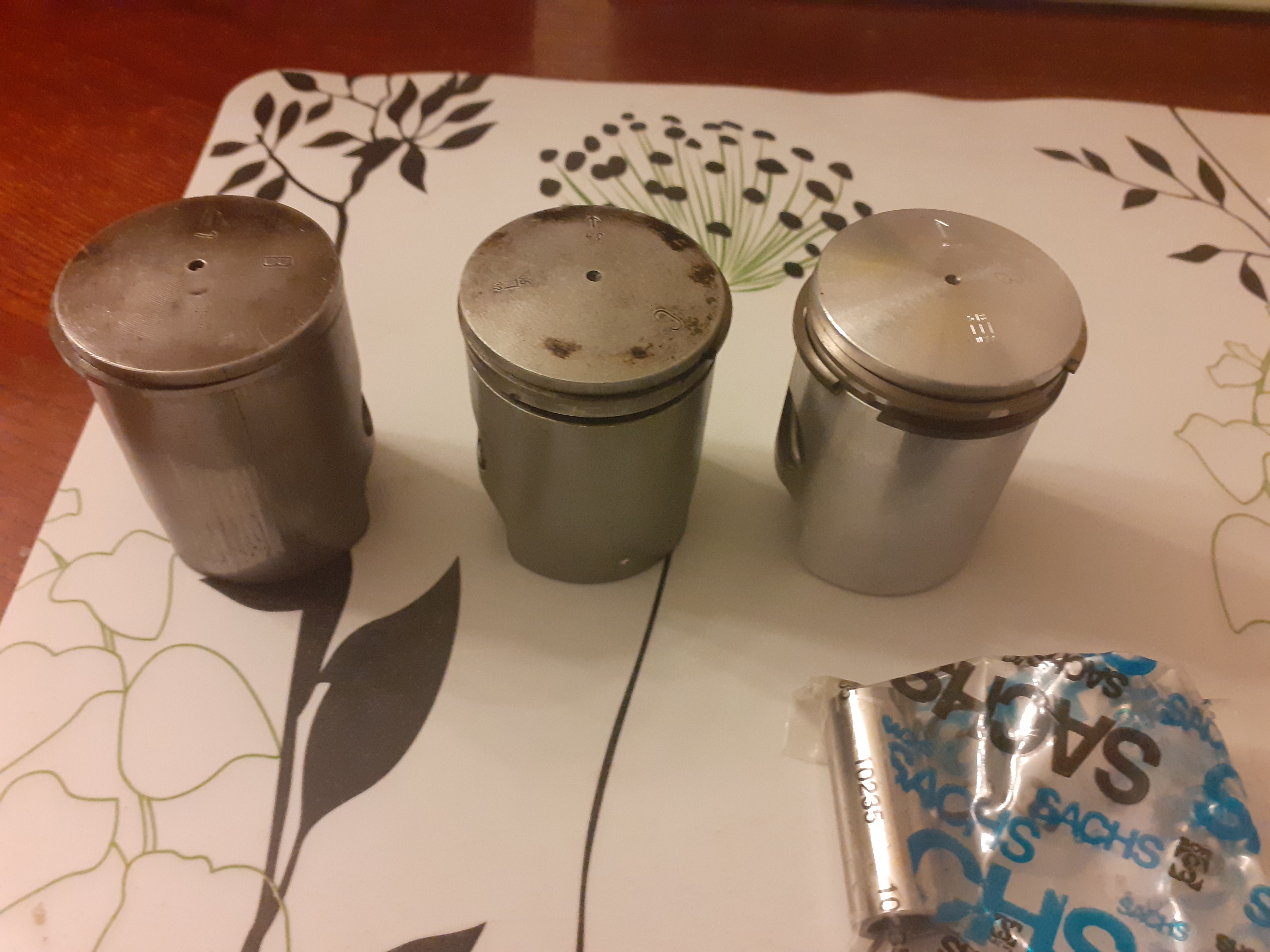

Dieser Kolben erste Bild rechts, hat die 53 mm Gesamtlänge ,28 mm Kompressionshöhe,2 mm Überhöhe, Rechteckkolbenringe 1R 1,5 mm. Mahle Werkstoff 138 , Kolbenrohling 38L66. Wird im 506/3+4 AKF ,Ausführung Schweiz verbaut. Die Stifte für für den Kolbenring in Einbaurichtung gesehen, oberer ca. auf 20 nach ,der untere auf 20 vor. Kürzt man diesen Kolben um 2 mm ,ist er gleich mit dem Kolben erste Bild Mitte ,für den Sachs Motor 506/4 AKF UND 501/4CKF Ausführung Deutschland. Rohling 38L52 : Gesamt 51 mm ,Kompressionshöhe 28 mm , Überhöhe 2 mm. Ich konnte keine Unterschiede bis auf die Länge feststellen.

Der Kolben erste Bild links für den 50/5 AKF hat den Rohling 38L66 ,gleich dem Schweizer Kolben.
50/5 AKF Kolbering 38x1,5 B Form. Gesamtlänge 51 mm, Kompressionshöhe 28 mm , Überhöhe 2 mm. Der Pin für den Kolbenring steht auf ca.10 vor und läuft im 50/5 AKF Zylinder über keinen Kanal.
Bei den Beiden anderen ist das nicht der Fall. Da könnte der Kolbering einhaken.
Bei dem Schweizer Kolben ,den oberen Pin versetzen ,wie beim 50/5 Kolben und den unteren Kolbenring weg lassen. Dann hätte man einen funktionierenden 50/5 AKF Kolben.
Gruß Klaus

-- 05.02.2021 10:10 --

Den Kolben auch auf die Gesamtlänge von 53 mm auf 51 mm kürzen.<br /><br />-- 05.02.2021 10:44 --<br /><br />Das ist eine gute Option ,wenn man den Zylinder neu Nikasil beschichten lässt. Einen Instandsetzer suchen der Nikasil beschichtet und den oberen Pin versetzen kann. Diese Fachleute passen das alles genau an.



[kotte]

Da sieht man mal, der Fehler stekt oft im Detail!

was ist denn mit dem Kolben aus dem ersten Link; der für die 50ws, den hab ich nämlich gekauft.


https://www.ebay.de/itm/Hercules-Sachs- ... SwN4ZfuRR-



[Sachscupspezi]

Das Einbauspiel bei den Nikasil beschichteten Zylinder ,in dieser Größe Nennmaß 38 mm , wäre 4/100 mm.

-- 05.02.2021 11:28 --

Dein Kolben ist für den Zylinder Nennmaß 39 mm.
Entweder hast Du einen original Zylinder instand gesetzt/neu, mit gleichen Kennbuchstaben z.B Zylinder C und der Kolben auch C. Trotzdem nochmals vermessen.
Oder neu bohren und Nikasil beschichten lassen ,auf Nennmaß 39 mm ,mit 4/100 mm Einbauspiel.
Kolben Rohling müsste 39L52 sein. Sieht man aber im innern des Kolbens ganz genau Werkstoff Mahle 138. Kolbenring oben 1 L -Ring 2mm Sonderwerkstoff.Kolbenring unten ,1 Rechteckkolbenring 1,5 mm.
Gesamthöhe/Kolben 51 mm, Kompressionshöhe 28,2 mm,Überhöhe 1,8 mm. Kolbenbolzen 14x31 mm.
Gruß Klaus

-- 05.02.2021 11:34 --

Die Kolben gab es in mehreren Maßgruppen. Bei Nenn 38 mm von A-E

A 37,94 37,98
B 37,95 37,99
C 37,96 38,00
D 37,97 38,01
E 37,98 38,02

A Kolben 38,94 mm für Zylinderbohrung 38,98mm für deinen Kolben. Der Instandsetzer vermisst den Kolben eh nochmal.

-- 05.02.2021 11:35 --

Dein Kolben ist für den Sachs Motor 50S

-- 05.02.2021 11:36 --

Aluzylinder

-- 05.02.2021 11:58 --

Ich habe nochmal was nachgeschaut.
Die Kolben mit 39 mm Nennmaß 0286 344 113 ,gab es auch in 5 Maßgruppen von A- E
Kolben von 38,94-38,98 mm.
Zylinderbohrungen von 38,98- 39,02 mm.<br /><br />-- 05.02.2021 12:41 --<br /><br />Nachtrag Pins versetzen :Vom Schweizer Kolben. Nicht nur den oberen Pin, auch den Pin für den unteren Kolbenring könnte man versetzen. So hätte man einen passenden Zweiringkolben für den Sachs Motor 50/5 AKF. Dann noch kürzen von 53 mm auf 51 mm Gesamtlänge.
