Sachs Kolben Zuordnung

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS

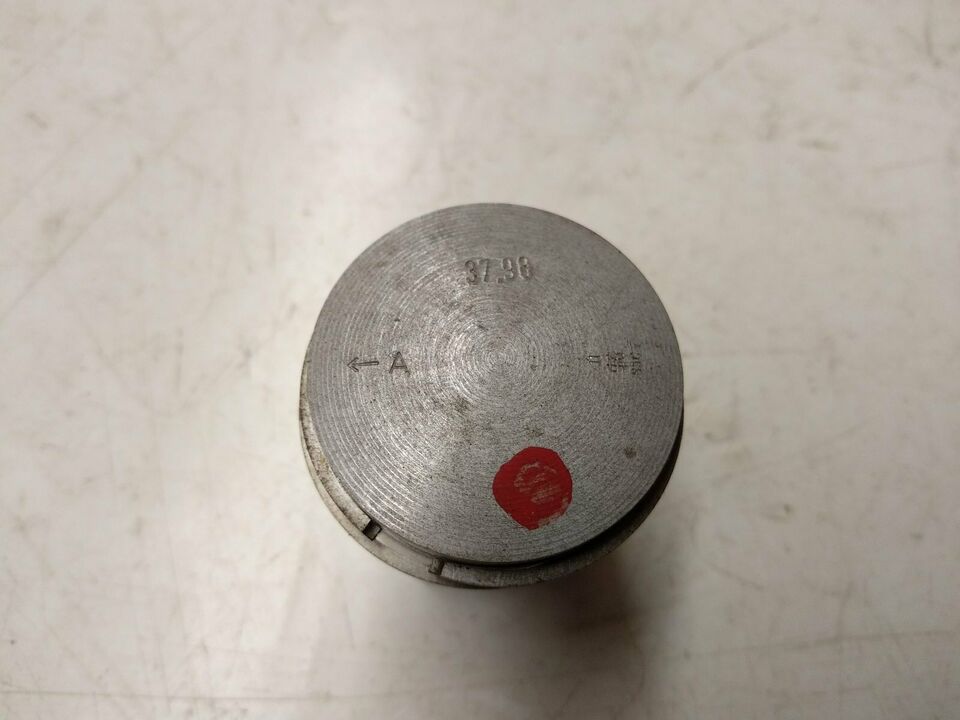

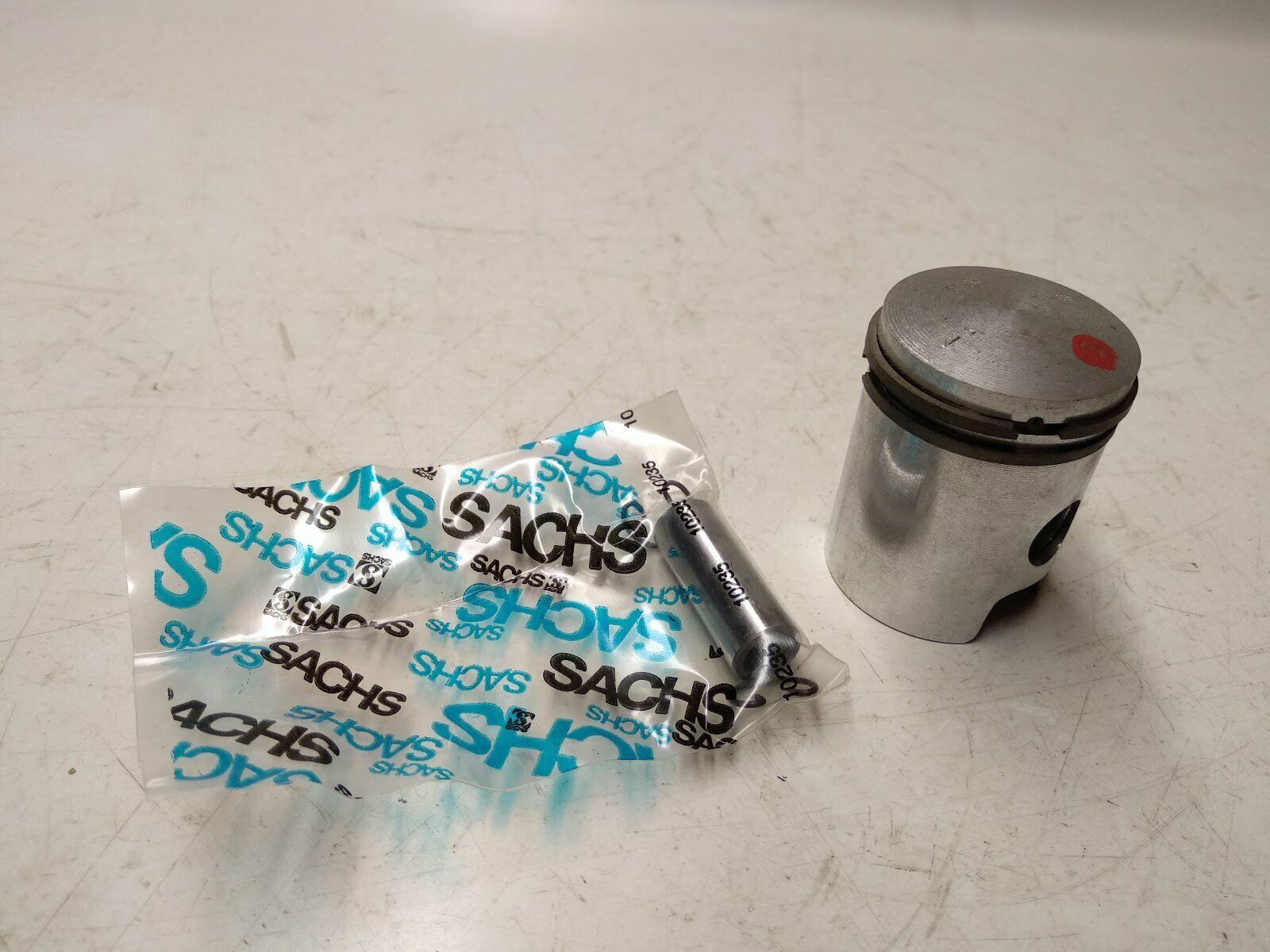

Kolben mit Sachs Nr. 0286 378 005 für Sachs Motor :(505/2B)-(505/1A)-(505/1B)-(504/1A)-(504/1B)und Auslandmodelle dieser Typen.
Gesamthöhe :53 mm.

Übermaßkolben 38,3 mit Sachs Nr. 0290 058 056 passend für Sachs Motor 501/3+4 BKF
Gesamtlänge 53 mm. Kompressionshöhe 28 mm ,Überhöhe +3. Kolbenbolzen 14mmx31mm.


Anhänge

  • $_57 (1) DAZU 0286378005ROT.jpg
    $_57 (1) DAZU 0286378005ROT.jpg
    217,5 KB · Aufrufe: 70
  • $_59 (6)KOLBEN SACHS  0286378005 ROT.jpg
    $_59 (6)KOLBEN SACHS 0286378005 ROT.jpg
    67,3 KB · Aufrufe: 88
  • $_59 (6)  KOLBEN DAZU.jpg
    $_59 (6) KOLBEN DAZU.jpg
    53,7 KB · Aufrufe: 82
  • $_59 (6) 0290 058 056   ROT  501 3+4  KB14 mm.jpg
    $_59 (6) 0290 058 056 ROT 501 3+4 KB14 mm.jpg
    70,2 KB · Aufrufe: 66
  • $_59 (6) kolben 501 3+4 KB 14 mm.jpg
    $_59 (6) kolben 501 3+4 KB 14 mm.jpg
    61,4 KB · Aufrufe: 81
  • $_59 (6)  501 3+4  KB  14 mm.jpg
    $_59 (6) 501 3+4 KB 14 mm.jpg
    49,8 KB · Aufrufe: 75
Zuletzt bearbeitet:
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS

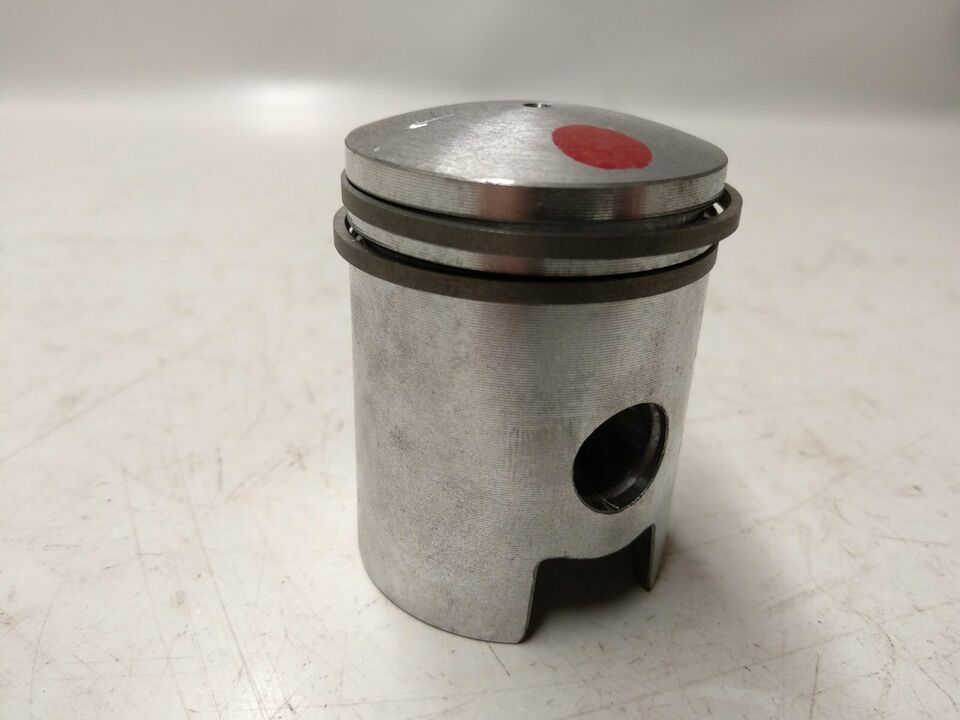

Übermaß Kolben 38,6 mit Sachs Nummer 0290 058 017 . Kolbenbolzen 12 mm.
Passend für Sachs Motor : 501/4AKF ,501/4AKFX,
Sachs Motor 50/2MB-----50/2 MLFB------ 50/2 MLC-----50/2AMLC.
Sachs Motor 50/Dreigang----- 50/3MLF B-------- 50/4 MLF B.
Weitere Motoren möglich,in die Ersatzteile-Liste schauen.


Anhänge

  • $_59 (6) KOLBEN  0290 058 017 rot 12 mm KB.jpg
    $_59 (6) KOLBEN 0290 058 017 rot 12 mm KB.jpg
    63,5 KB · Aufrufe: 64
  • $_59 (6) 0290 058 017   MIT KB 12 MM.jpg
    $_59 (6) 0290 058 017 MIT KB 12 MM.jpg
    83,6 KB · Aufrufe: 55
  • $_59 (6)0290 058 017  KB 12 mm.jpg
    $_59 (6)0290 058 017 KB 12 mm.jpg
    53,9 KB · Aufrufe: 70
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Kolben 0286 384 001 C für Sachs Motor 50/5 AKF. Gesamtlänge 51 mm , Kompressionshöhe 28 Überhöhe 2 .
Kolbenbolzen 14x31 ,Rohling 38L66 . 3 Maßgruppen B-C-D .
Pin Kolbenringöffnung links 10 vor 12 , Fahrtrichtung. Der Pfeil auf dem Kolbenboden ist 12 Uhr.

Weitere folgen. Einige dieser Kolben im Moment aktuell zu bekommen.


Anhänge

  • KX5 KOLBEN 3 (1)37,96 mm  comp 28 +2    38L66    KB14 X31   L=51.jpg
    KX5 KOLBEN 3 (1)37,96 mm comp 28 +2 38L66 KB14 X31 L=51.jpg
    171,1 KB · Aufrufe: 56
Zuletzt bearbeitet:
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Kolben Mahle 109 19 00 (Sachs Nr. 0286 379 304A und 0286 379 304B) .
Gesamtlänge 49,3 mm, Kompressionshöhe 25,5 mm ,Überhöhe +1,8 mm.
Rohling 40L62, Kolbenbolzen 14x31.Kolbenring 1R SW CR.
Siehe Differenz des Kolbenmaß zwischen A+ B.
Übermaßkolben gibt es in 40,3 ( Mahle109 19 01 ,Sachs Nr.0286 379 301 in A und B.
40,6(Mahle 109 19 02,Sachs Nr 0286 379 302 in A und B. Maß von A nach B auch 0,008 mm Differenz.

Für Sachs Motor 50SW.


Anhänge

  • mahle 50SW Kolben.jpg
    mahle 50SW Kolben.jpg
    177,9 KB · Aufrufe: 68
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Sachs

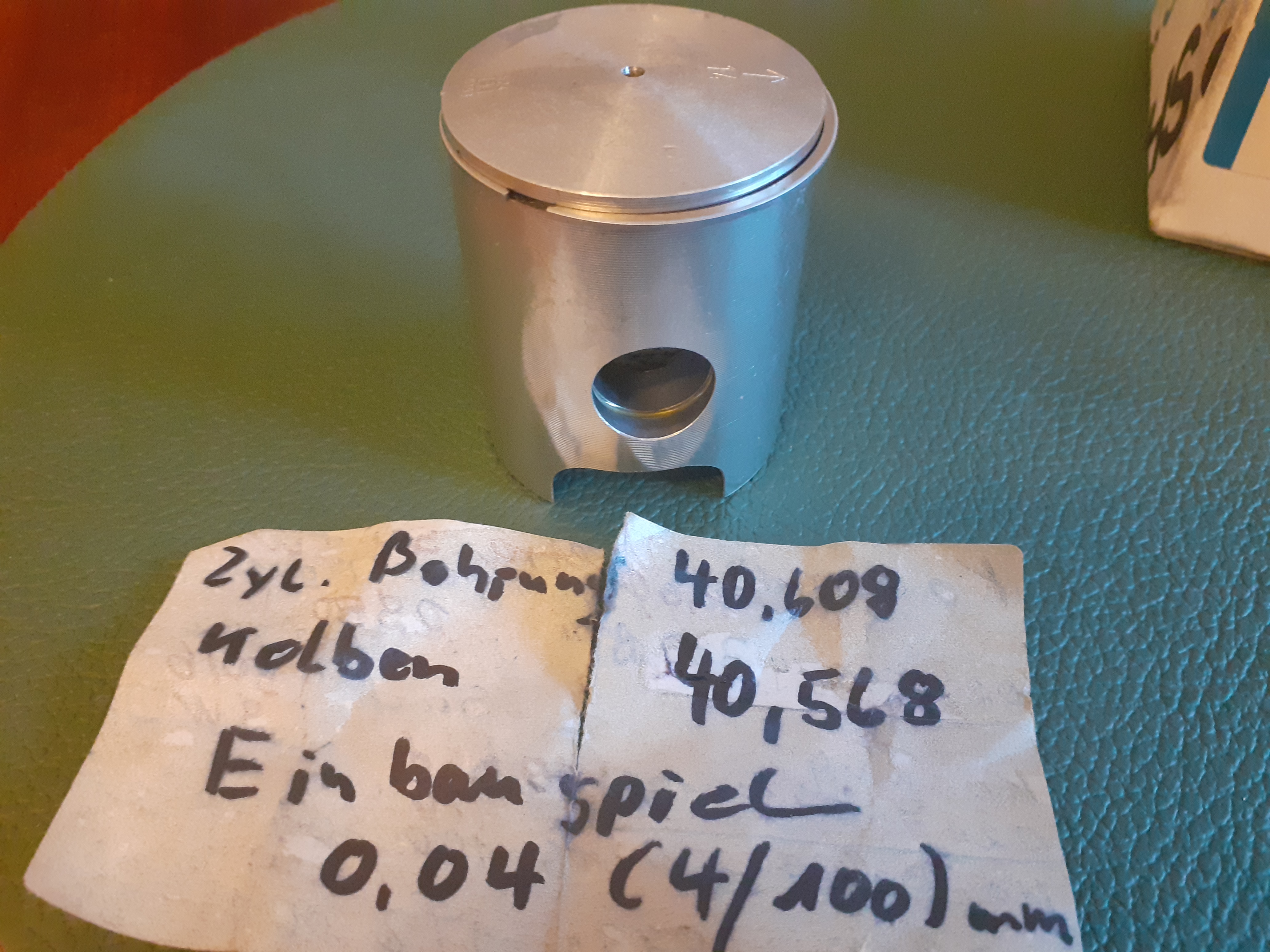

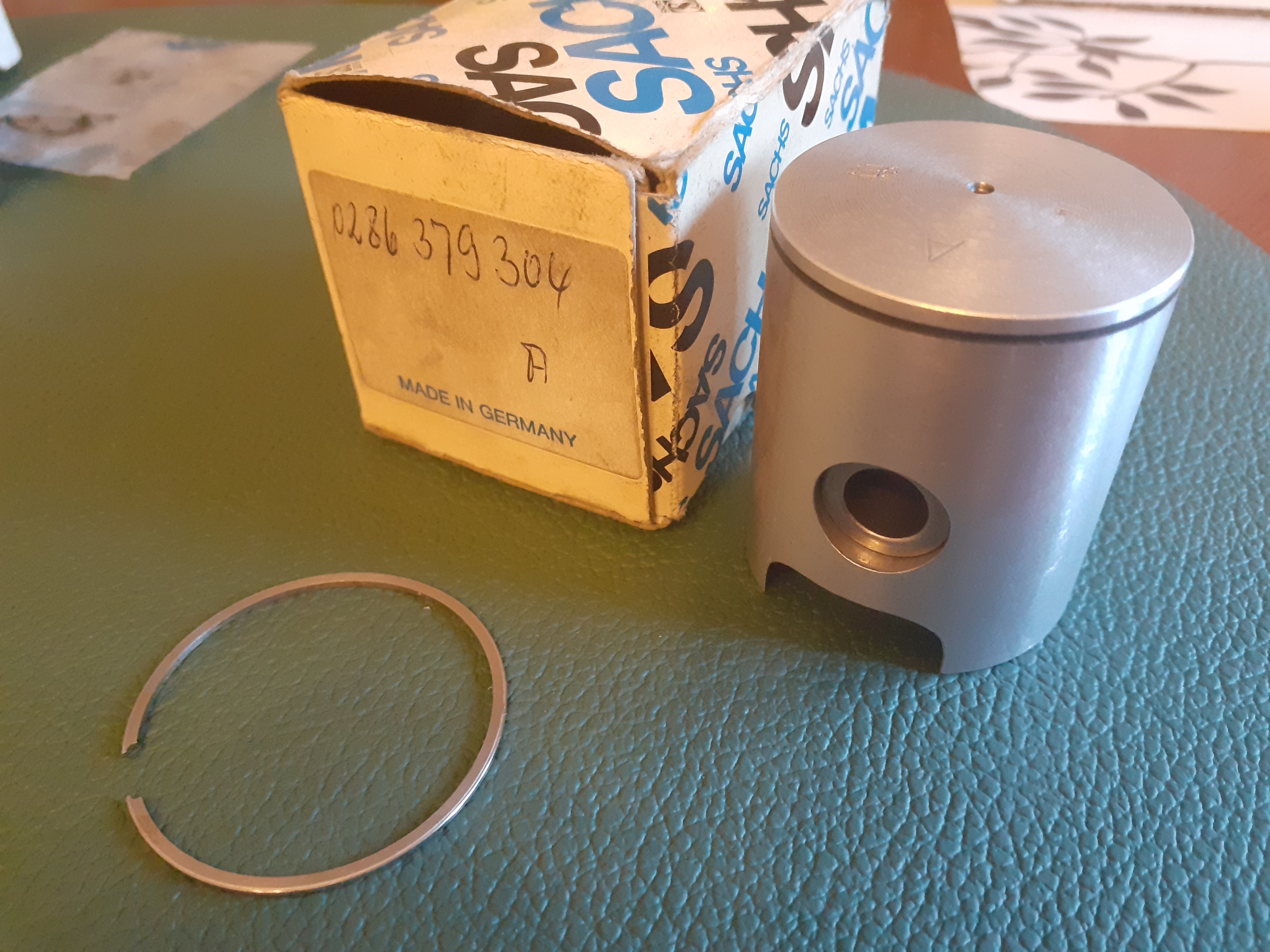

Bilder zeigen die oben genannten Übermaßkolben 40,3 in Maßgruppe B und 40,6 in Maßgruppe B

Die letzten beiden sind Übermass.


Anhänge

  • 20220223_130010.jpg
    3,3 MB · Aufrufe: 53
  • 20220223_125726.jpg
    3,2 MB · Aufrufe: 55
  • 20220223_125803.jpg
    3,3 MB · Aufrufe: 57
Zuletzt bearbeitet:
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS

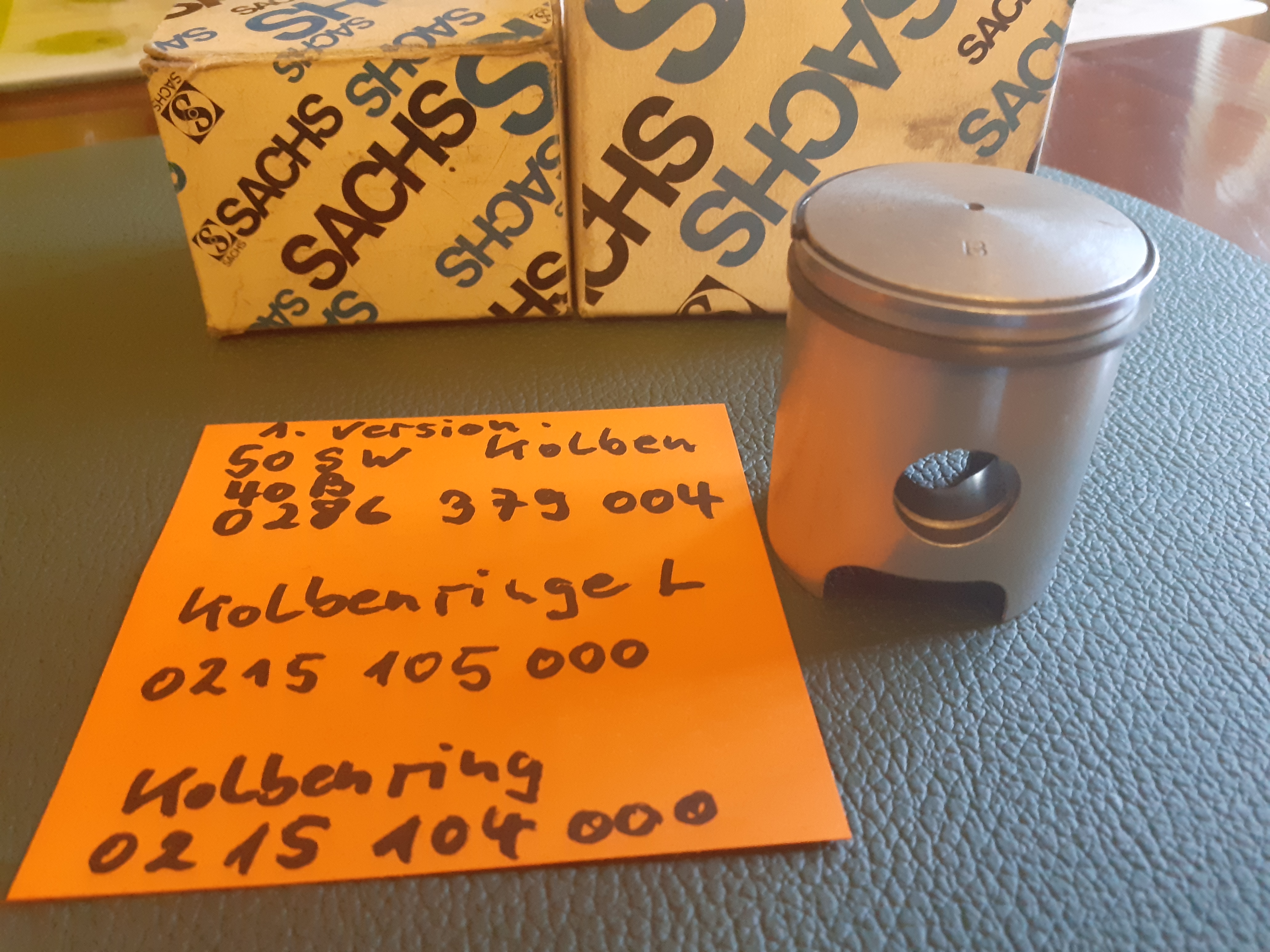

50SW Kolben1. Version Sachs Nr. 0286 379 004 B. Oben L-Kolbering 0215 105 000,unten Rechteckkolbenring 0215 104 000

Sachs


Anhänge

  • 20220223_132359.jpg
    3,1 MB · Aufrufe: 60
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Auch für Hercules MK 1+2

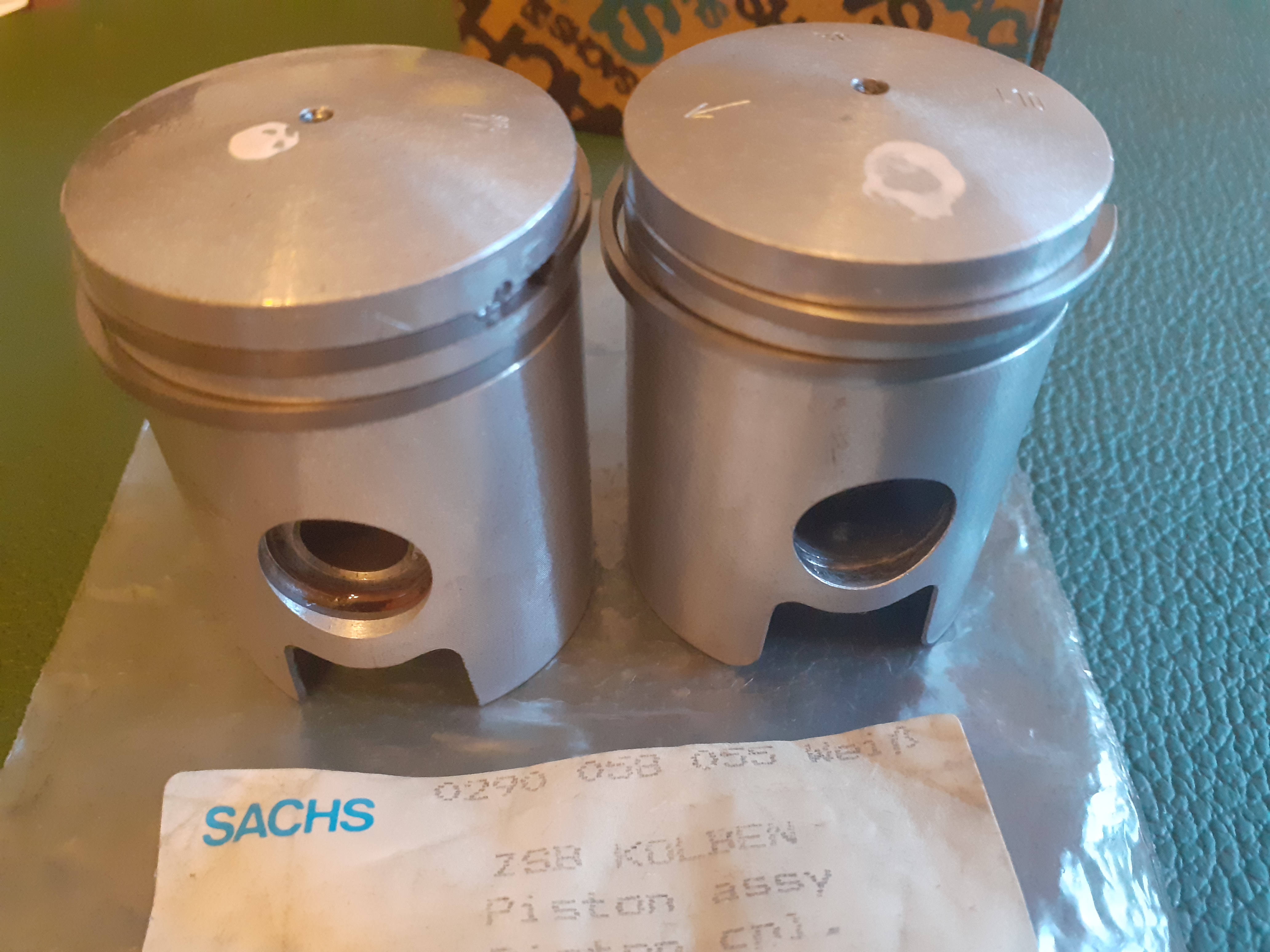

Sachs Kolben Mahle (Bild links) ,oder Kolbenschmidt(Bild rechts) Sachs Nr.0290 058 055 weiß: Für Sachs Motor 501/3+4 BKF. Kolben passen für Zylinderbohrung 38,01 mm. Es ist kein Übermaßkolben ,nur eine Maßgruppe ,die aus roter ,oder weißer Punkt besteht. 1/100 mm Differenz liegt zwischen rot,oder weiß. Einbauspiel für die Gusszylinder 6/100 mm.
Gesamtlänge 53 mm ,Kompressionshöhe 28 +3.
Kolbenbolzen 14x31.

.

Sachs


Anhänge

  • 20220223_134326.jpg
    2,8 MB · Aufrufe: 67
  • 20220223_134756.jpg
    2,9 MB · Aufrufe: 55
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Sachs Kolben für Sachs Motor 505/2C----505/2D----505/2CK------505/2DK
40 Km/h Zweiräder wie Hercules P3.
Kolben Sachs Nr. 0286 378 051 rot. Maß 37,98 mm ,für Zylinder mit Kennzeichnung roter Punkt.
Gesamtlänge 50,5 mm , Kompressionshöhe 28+3 ,Kolbenbolzen 12x32 mm.
Rechteckkolbenring 38x1,5 oben(0215 109 0009).
Rechteckkolbenring unten 38x2(0215 100 100)

SACHS


Anhänge

  • 20220223_144835.jpg
    3 MB · Aufrufe: 57
  • 20220223_145041.jpg
    244,9 KB · Aufrufe: 56
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Kolben Mahle für Sachs Motor 50S Alu Zylinder . Alte Sachs Nummer 0286 344 011 ,diese wurde ersetzt durch 0286 344 111.
5 Maßgruppen gibt es von dem Kolben A-B-C-D-E ----A37,94- Zyl. A37,98.
B37,95 -Zyl.37,99.
C37,96 -Zyl.38,00.
D37,97-Zyl.38,01.
E 37,98-Zyl.38,02.
Mahle Nummer 109 03 00,Rohling 38L52.
Material: Mahle 138.

Gesamtlänge 51 mm. Kompressionshöhe 28,2+1,8 . Kolbenbolzen 14x31 mm.
L-Ring 38x2 mm(0215 102 000) Sonderwerkstoff und Rechteckring 38x1,5 mm.(0215 100 010).

Rechts 50S Kolben 0286 344 111B


Anhänge

  • Sachs50S ALU Zyl. KOLBEN B 37,95 mm Mahle.jpg
    Sachs50S ALU Zyl. KOLBEN B 37,95 mm Mahle.jpg
    74,8 KB · Aufrufe: 62
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Sachs Kolben für Sachs Motor 50S mit Graugusszylinder ,siehe Daten Ersatzteile-Liste Sachs 50S.
Für Zylinderbohrung Nennmaß 38mm. Übermaße Zylinderbohrung 38,3--38,6--38,9---39,2 mm
Einbauspiel 6/100 mm. Die Kolben gibt es von Mahle,oder Kolbenschmidt . Auf dem Kolbenboden von Mahle ist die Zylinderbohrung eingeprägt. Bei den Kolbenschmidt Kolben das Kolbenmaß .z.B 38,244 für Zylinderbohrung 38,304 mm wenn man 6/100 mm einhalten möchte. Das wird eh vermessen,so das es passt.

Kolben Gesamtlänge 51mm. Kompressionshöhe 28+2 . Kolbenbolzen 14x31 mm. Rohling Mahle 38L44. Mahle Nummer
109 07 01 =38 letzte Zahl um 1 aufsteigend bis Kolben 39,2.
Beide Kolbenringe 38x1,5B Form.

Sachs

Ps
Bei Kolbenschmidt, gibt es auch die Zylinderbohrungangabe auf dem Kolbenboden z.B 38,6 .
Dies Kolben sind teilweise mit Farbpunkt rot,oder weiß und auch mal nicht gekennzeichnet.


Anhänge

  • 20220223_153351.jpg
    235,1 KB · Aufrufe: 74
  • 20220223_153707.jpg
    3,2 MB · Aufrufe: 73
Zuletzt bearbeitet:
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS

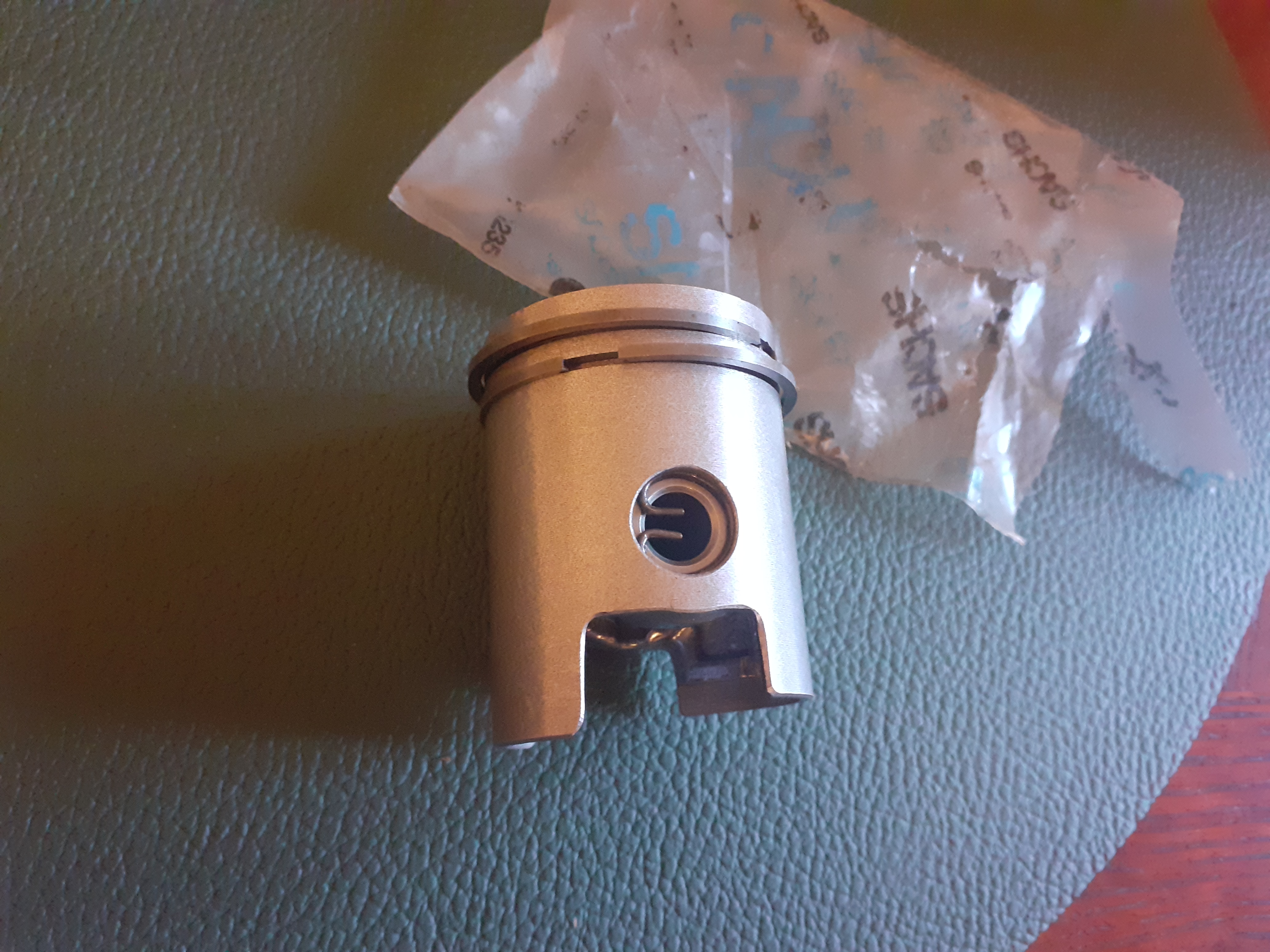

Sachs Kolben Nennmaß 38 mm Sachs Nr. 0286 160 000 für Sachs Motor 50/4 LKH gibt es in zwei Maßgruppen für Zylinderbohrung 37,945 und 37,953.
Die Übermaßkolben 38,3--38,6--38,9--39,2. Das Vermessen bei Instandsetzung muss sein , Einbauspiel 6/100 mm.

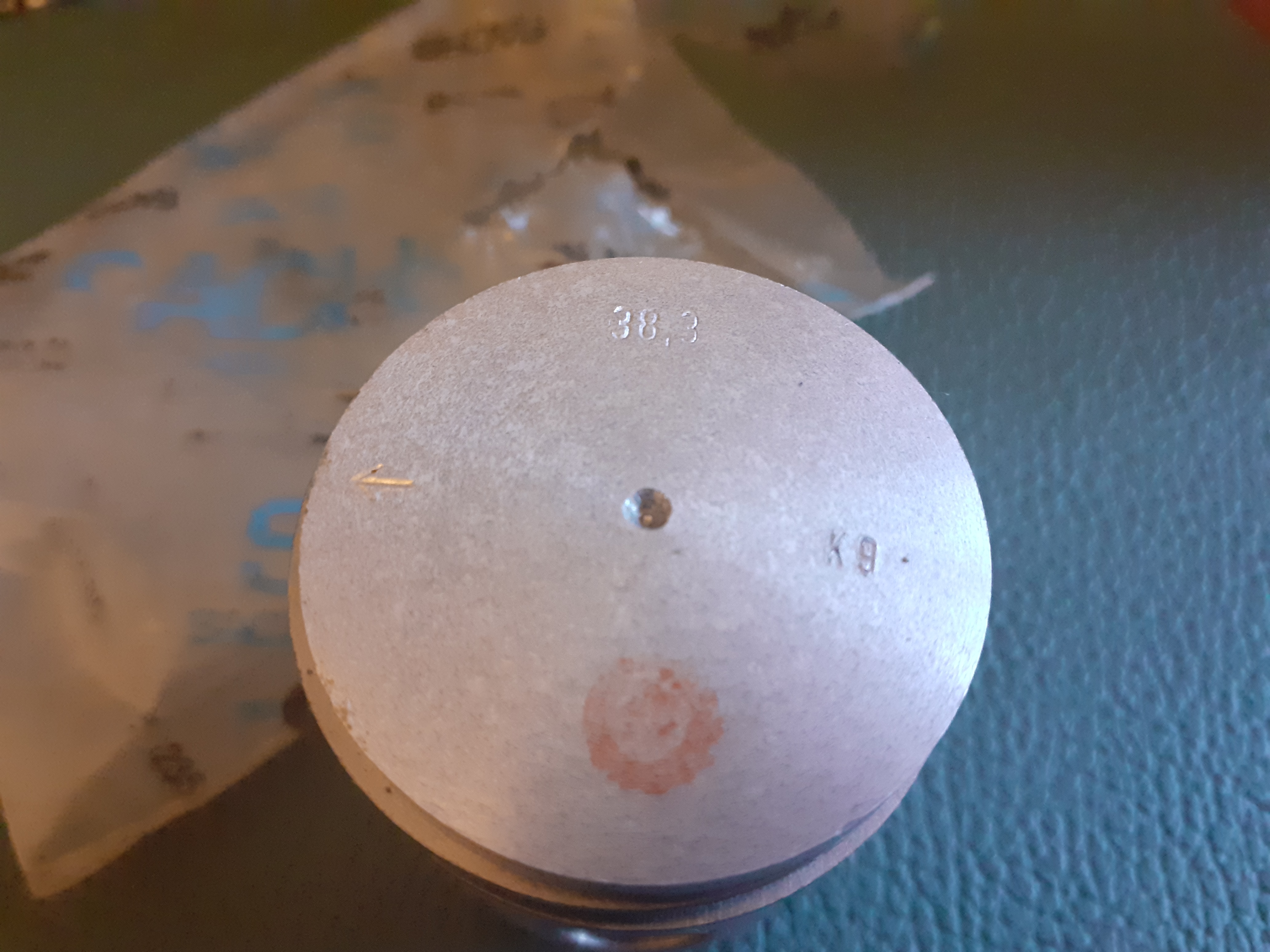

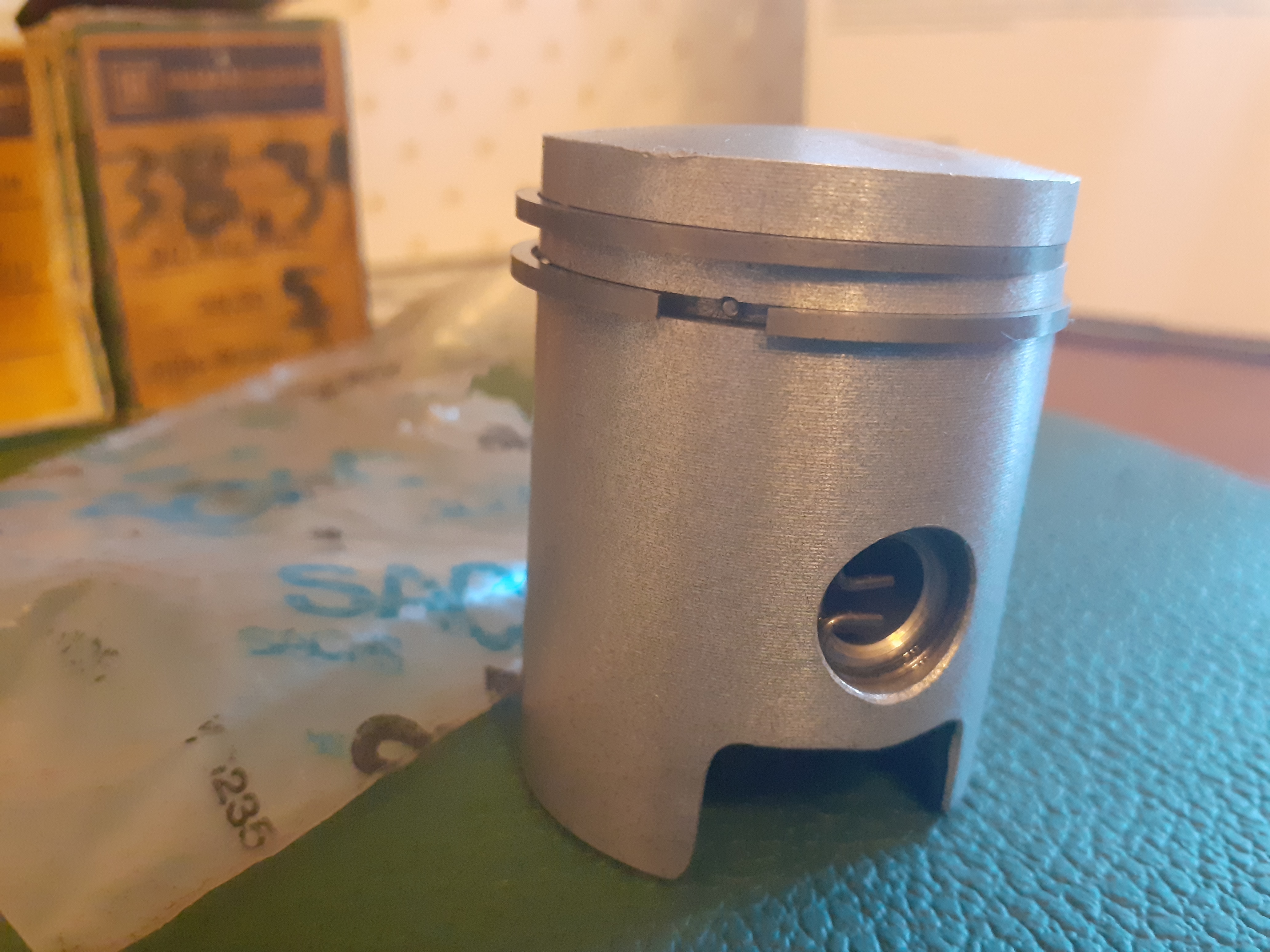

Bild zeigt Kolben 38,3 Sachsnummer 0286 160 001 0.
Passt auch noch an anderen Sachs 50 Motoren mit 2,5PS,3,8PS ,4,2 PS,dazu in die Sachs Ersatzteile-Liste schauen.
Gesamtlänge 51,8 mm. Kompressionshöhe 28 mm.Überhöhe +1,8 mm. Kolbenbolzen 12x31 mm.
Rechteck-Kolbenringe 38x1,5 B ,Sonderwerkstoff. Mahle Nr.109 06 00 =38 letzte Zahl aufsteigend um 1 für die Übermaßkolben. Rohling Mahle 38L72.


Sachs LKH


Anhänge

  • 20220223_160535.jpg
    2,8 MB · Aufrufe: 60
  • 20220223_160544.jpg
    2,8 MB · Aufrufe: 55
  • 20220223_160559.jpg
    3,2 MB · Aufrufe: 56
  • 20220223_160808.jpg
    3 MB · Aufrufe: 63
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS

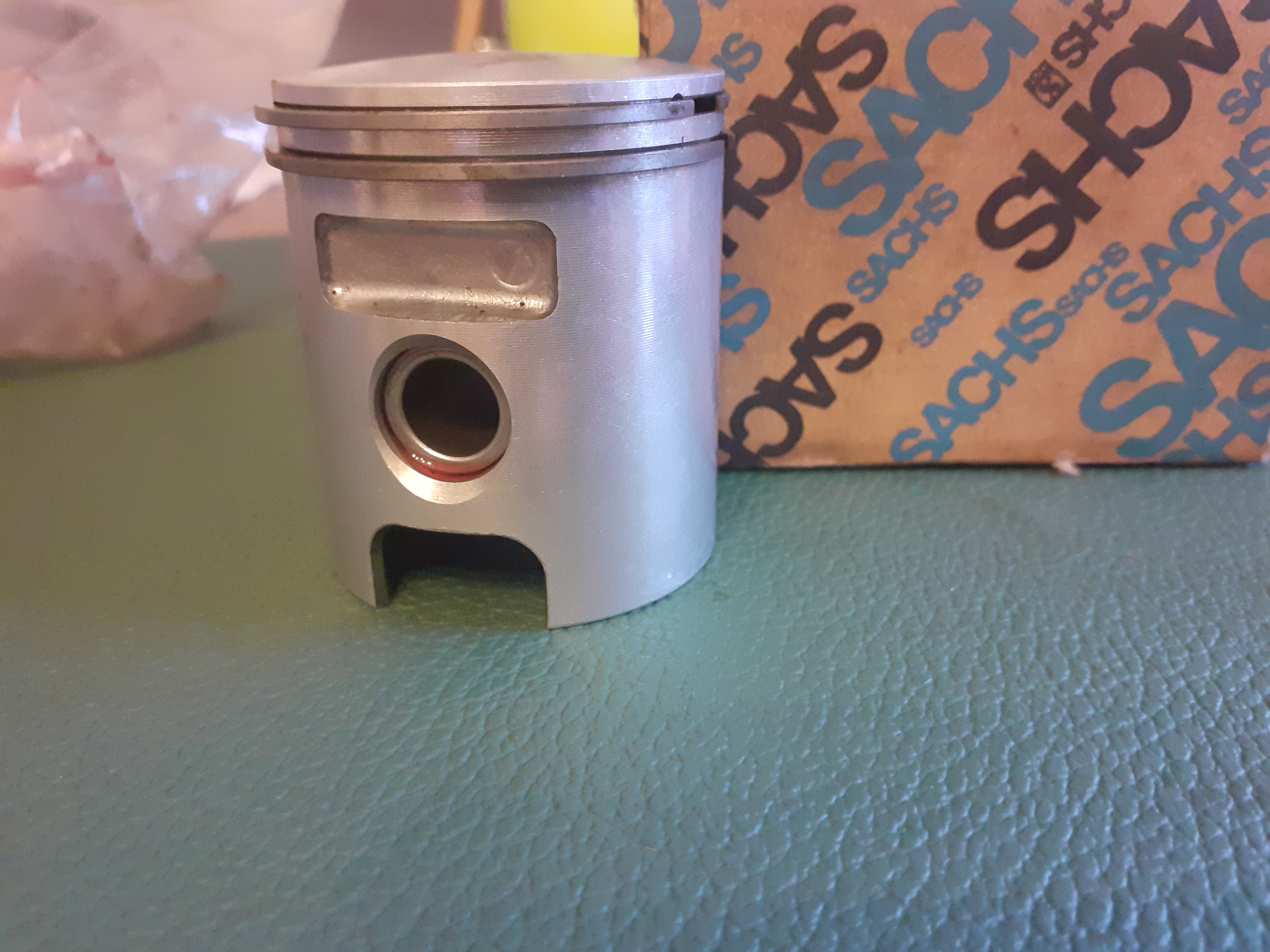

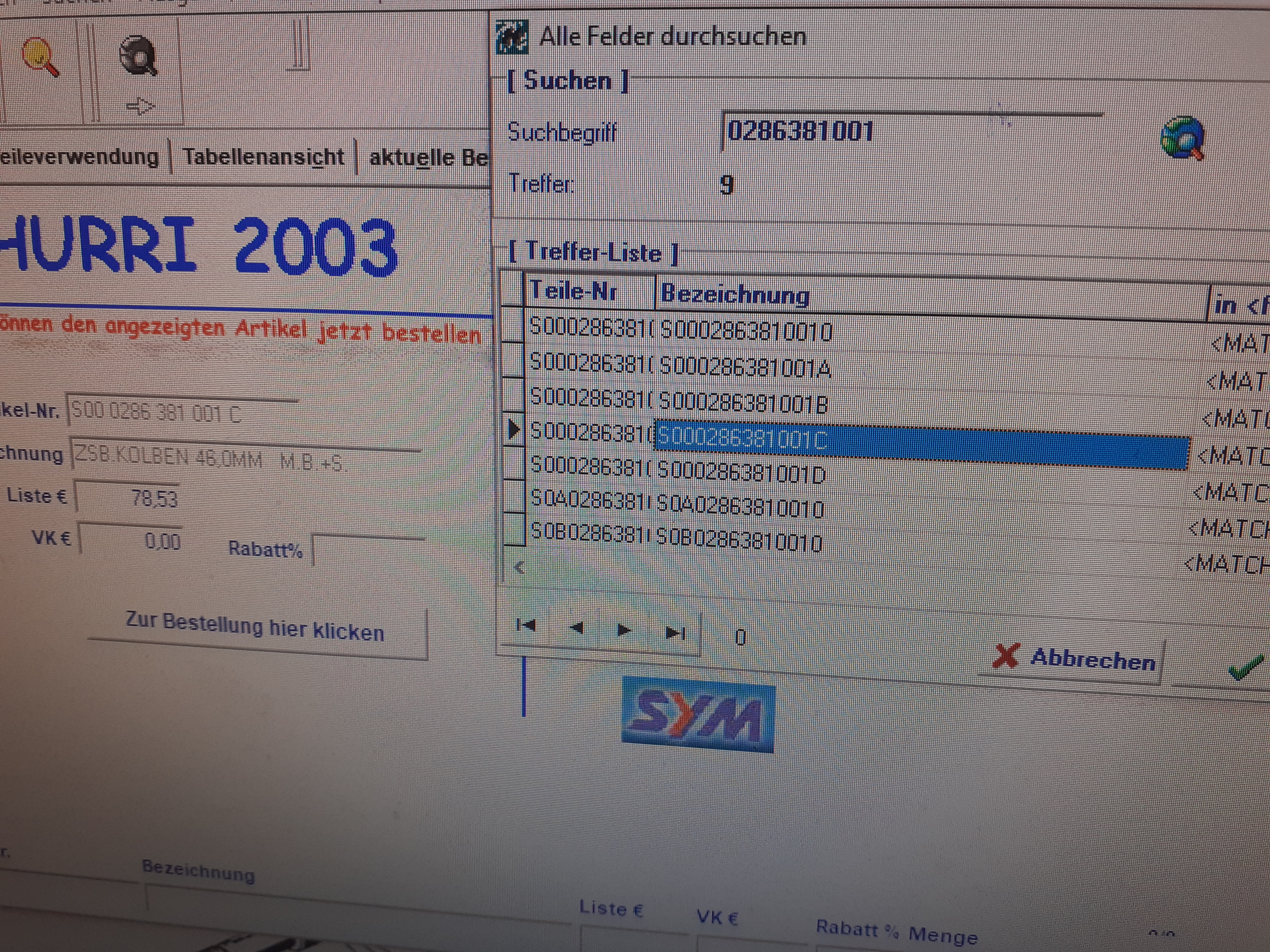

SACHS KOLBEN Nennmaß 46 mm .Sachs Nr. 0286 381 001 A-D. Vier Maßgruppen A 45,96---B45,97---C45,98--D45,99.
Original Sachs Einbausspiel 0,03 mm. Besser 1/100 mm mehr bei Instandsetzung.
Für Sachs Motoren 80SW und 80SA.
Gesamtlänge 55 mm. Kompressionshöhe 30 mm. Überhöhe +3mm. Kopfform 32.Kolbenbolzen 14x37 mm.


SACHS 80SW 80SA


Anhänge

  • 20220223_171456.jpg
    8,3 MB · Aufrufe: 59
  • 20220223_171656.jpg
    3,1 MB · Aufrufe: 61
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS
Sachs 501/4CKF Kolben Rohling auch 38L52.
Sachs Nummern gibt es da mehrere. Teilweise gleicher Kolben im Sachs Motor 506/4AKF verbaut.
Nicht nur die Nummern sind unterschiedlich auch die Kolben . Wo jetzt genau welcher Kolben passt,das muss ich am Zylindern testen.
Der 38 L52 laut Mahle Katalog , ist von den ersten Baujahren und hat die Sachs Nr. 0286 380 101. Maße Bild Mahle Katalog. Dieser war auch im 506/ AKF verbaut.
Kolbenringpins sind bei allen Kolben auf dem Bild an der selben Position ,unterscheiden sich in der Länge und Feuersteg Abmessung.


Verschiedene Mahle für 501/4CKF und 506/4AKF

3 Maßgruppen 37,990-38,010 Zylinderbohrung. B-C-D Kolben 37,95----37,96-----37,97 mm.

Rohling 38L66 ist auch für CKF und 506/4 AKF.
Der 50/5 AKF hat auch den Rohling 38L66.


Anhänge

  • nahaufnahme-kolben-asso-vespa-768x576 feuersteg.jpg
    nahaufnahme-kolben-asso-vespa-768x576 feuersteg.jpg
    52 KB · Aufrufe: 57
  • 20220223_182813.jpg
    3,3 MB · Aufrufe: 55
  • 20220223_184318.jpg
    3,5 MB · Aufrufe: 59
  • 20220223_184809.jpg
    3,3 MB · Aufrufe: 58
  • 20220223_185320.jpg
    3,8 MB · Aufrufe: 58
  • 20220223_185525.jpg
    2,4 MB · Aufrufe: 63
Zuletzt bearbeitet:
Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.574
Fahrzeug(e)
K50 RL HERCULES GS

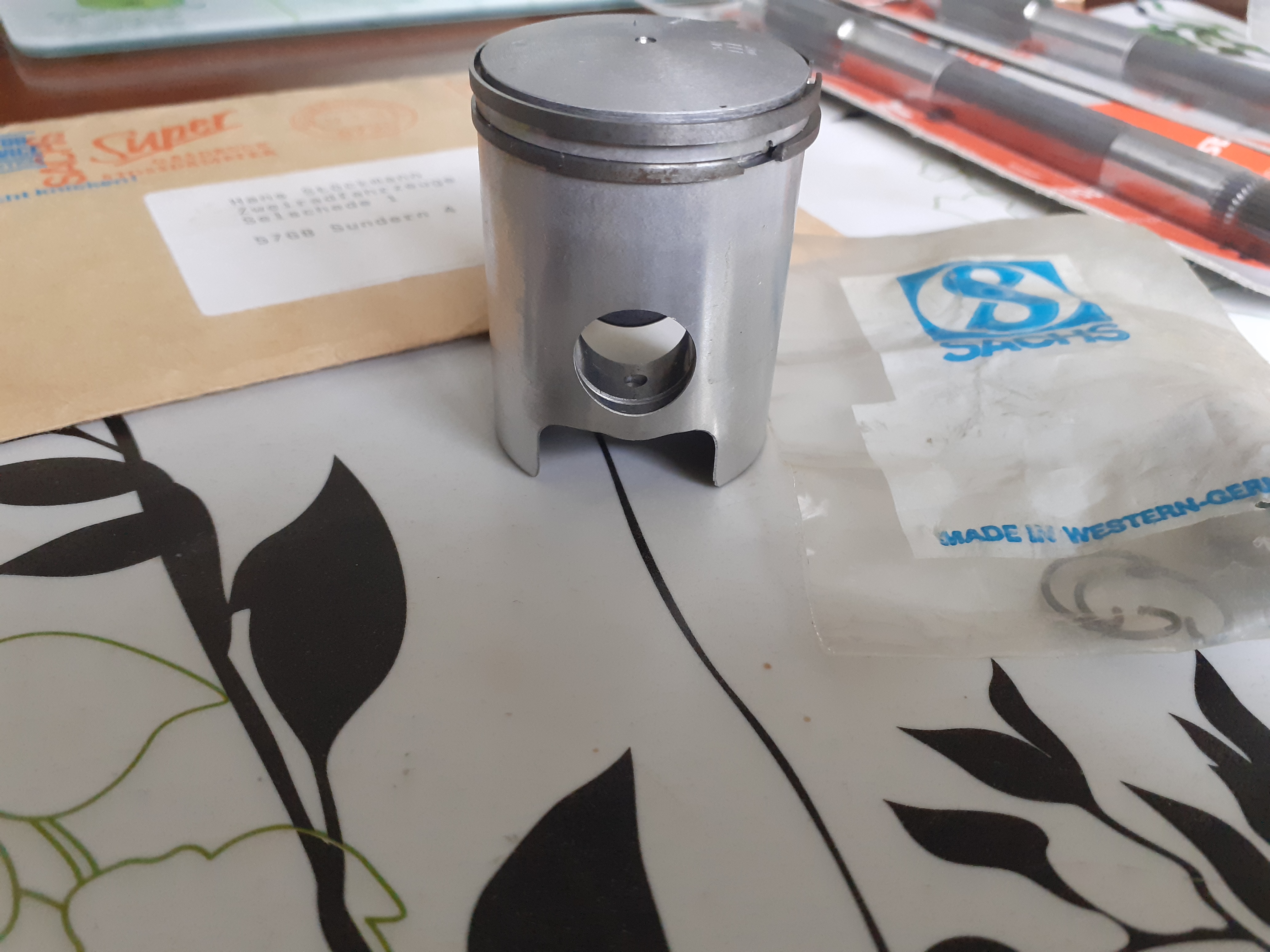

Kolben Mahle für SACHS Motor 50S mit Breitwandzylinder Aluminium, Nikasil b.z.w Chromal beschichtet.


Anhänge

  • 20220316_105724.jpg
    2,7 MB · Aufrufe: 65
  • 20220316_105858.jpg
    2,6 MB · Aufrufe: 65
  • 20220316_110030.jpg
    2,9 MB · Aufrufe: 61
  • 20220316_110045.jpg
    2,7 MB · Aufrufe: 61
matt21

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
3.246
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Übermaßkolben 38,3 mit Sachs Nr. 0290 058 056 passend für Sachs Motor 501/3+4 BKF
D
Kolben mit Sachs Nr. 0286 378 005 für Sachs Motor :(505/2B)-(505/1A)-(505/1B)-(504/1A)-(504/1B)und Auslandmodelle dieser Typen.
Gesamthöhe :53 mm.

Übermaßkolben 38,3 mit Sachs Nr. 0290 058 056 passend für Sachs Motor 501/3+4 BKF
Ist das wirklich alles 505? Für mich liest sich das, als ob die Übermasskolben für den 501 sind
