Sachs 501/4BKF Kupplungsdeckel

M

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.465
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Irgendwie kann ich mir nicht so recht vorstellen, dass drei Gewindegänge da so einen Unterschied machen sollen.

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.233
Fahrzeug(e)
K50 RL HERCULES GS
@ Matthias
Dann mach das doch so mit den 35 mm langen Schrauben.

Für andere Nutzer hier im Forum wären die anderen Optionen (Kürzen b.z.w 2 mm länger lassen eine ratsame Sache. Verstehe ich eh nicht Stunden lang kontrovers diskutieren, aber keine Zeit um Schrauben auf das 100%tig passende Maß zu kürzen. :lol: :lol:
Gruß Klaus

M

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.465
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Ist okay, kann ja jeder machen wie er möchte.
Von meiner Seite ist alles gesagt.

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.233
Fahrzeug(e)
K50 RL HERCULES GS
Von der Materialauswahl hast du recht,da sollte man schon etwas aufpassen.

Die Werkstoffkunde ist eng mit der Materialwissenschaft verwandt. Diese ist die naturwissenschaftlich geprägte Herangehensweise für die Herstellung und Erforschung von Materialien aller Art. Ein Ingenieur für Werkstofftechnik hat dagegen in der Regel ein ingenieurwissenschaftliches Studium absolviert und Verknüpfungspunkte zur Mechanik, Konstruktionstechnik, Produktionstechnik und der Verfahrenstechnik. Als Werkstoffingenieur bist Du die perfekte Kombination aus Ingenieur und Wissenschaftler.

Da es hier in erster Linie um die Länge der Schrauben geht. Was geht und was nicht:
Ob 3 Gewindegänge weniger einen Nachteil haben ,kann ich jetzt nicht beurteilen.
Deswegen auf das passende Maß kürzen,so wie die Schraubenlänge laut Sachs angegeben ist und man braucht sich keinen großen Kopf machen.
Gruß Klaus

P

Patte 09

Mitglied
Registriert
22 Mai 2021
Beiträge
47
Fahrzeug(e)
KTM ms 50
Hätte nochmal eine Frage ich hab ja ein Sachs 501/ 4 Bkf Motor aber ich glaube das ich nicht den richtigen Kupplungsdeckel drauf hab.
Meine Frage ist muss ich bei den Deckel andere Schrauben haben oder gehen die längen die ihr mir schon geschrieben habt.
Und ich wollte auch gerne die Kurzen schrauben erneuern ( also alle am Deckel ). Was müsste das für eine sein?

Vielen Dank nochmal.

Gruß Patrick


Anhänge

  • Ktm.jpg
    120,8 KB · Aufrufe: 641
L

Lemmyster88

Mitglied
Registriert
2 November 2019
Beiträge
248
Plz/Ort
Kreuztal
Fahrzeug(e)
Hercules K50 SL Hercules MK4M Suche noch cagiva mito 125 & Yamaha RD 350 YPVS
Ich hab den.

Zu den Schrauben kann ich dir leider nichts 100%iges sagen. Dazu müsste man beide Deckel in der Hand haben, bzw die Ersatzteillisten haben.

Gruß Christopher

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.233
Fahrzeug(e)
K50 RL HERCULES GS
6x42, 6x52, 6x60 jeweils 2 Stück. Man sieht das wo die hin müssen. Längster Weg zum Block ,längste Schraube und umgekehrt.
Altes Thema : Nicht alle Schrauben findet man genau von den Maßen her im Handel. Ich persönlich kürze die genau auf das passende Maß. Was da andere Leute machen ,sollen sie alle selbst entscheiden.
Gruß Klaus

M

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.465
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Für mich ist das ein Deckel vom CKF.

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.233
Fahrzeug(e)
K50 RL HERCULES GS
Die oberen zwei Schrauben am Deckel 52mm,im Kickstarterbereich hinten die zwei 42 mm ,am Fußschalthebelgummi und die mittig vorne 60 mm .<br /><br />-- 23.11.2021 00:22 --<br /><br />Kuppelt das Mokick anständig ein und aus?
CKF Zylinderstift 8x25,5 mm Stahl nötig , 8x14 mm Bronze zuerst in die Vorgelegewelle einschieben . 8x14 Bronze und 8x17 Stahl beim BKF Deckel.

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.168
Fahrzeug(e)
KTM Superduke 1290 GT, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Bei den oberen beiden kann man getrost 55 mm nehmen, die passen auf jeden Fall. 52 mm Länge gibt es nicht von der Stange. Für die beiden 42er entweder 45 mm (probieren, ob Gewinde ausreichend) oder 40 mm. Auch 42 mm Länge gibt es nicht von der Stange.

Gruß Holger

P

Patte 09

Mitglied
Registriert
22 Mai 2021
Beiträge
47
Fahrzeug(e)
KTM ms 50
Hallo zusammen,

Danke für eure Hilfe und Antworten.

@ Klaus, ich hab tatsächlich Probleme mit dem Kuppeln / Schalten besonders beim runter Schalten.
Könnte es daran liegen.
Habt ihr ein Tipp für mich wo ich diese Druck Stifte herkomme.
Hat jemand vielleicht welche über.
Vielleicht versuche ich auch mal die richtigen Deckel zu bekommen.
Wenn da jemand was hat, wäre auch super.

Gruß Patrick

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.168
Fahrzeug(e)
KTM Superduke 1290 GT, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
M

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.465
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)

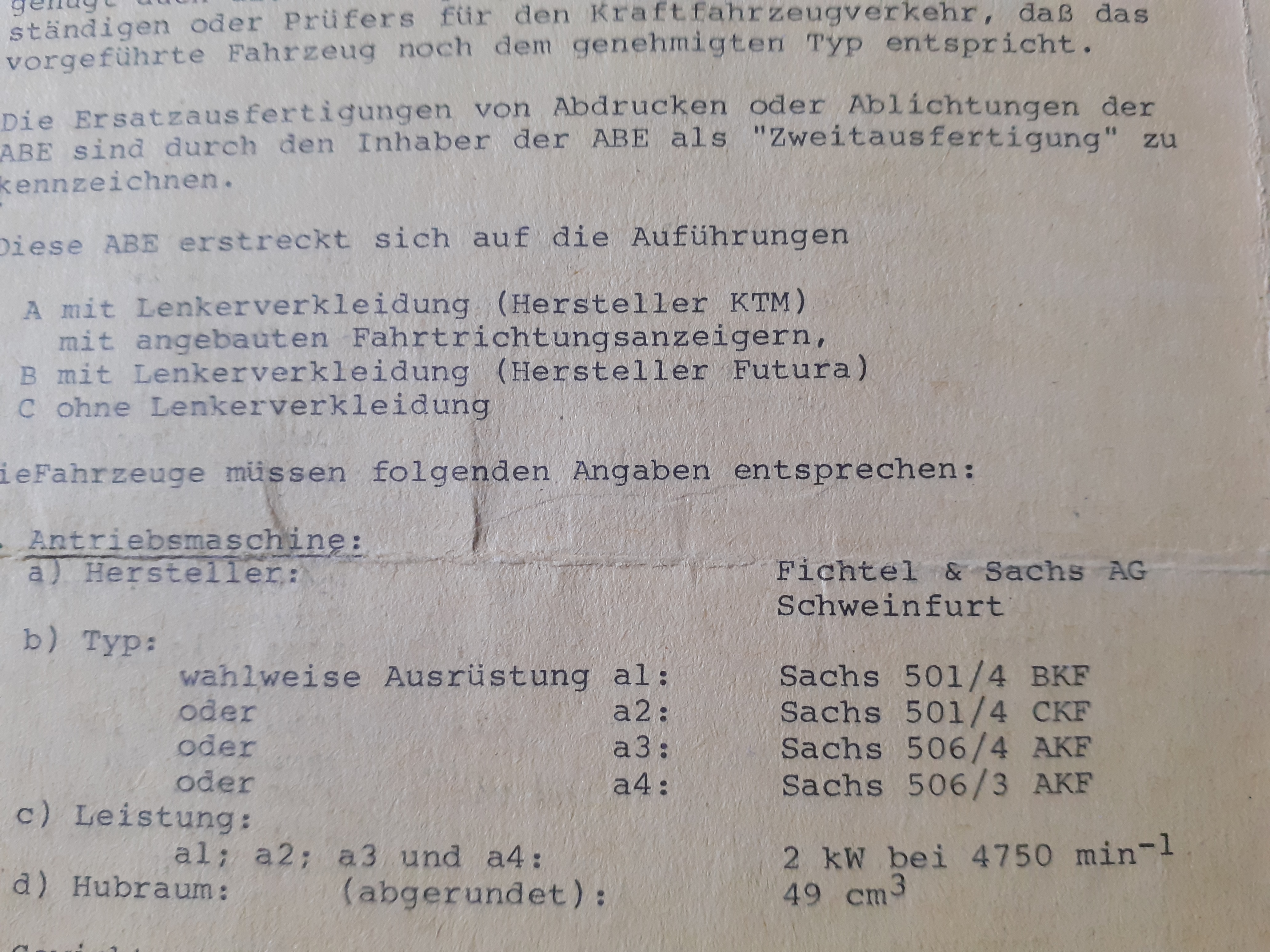

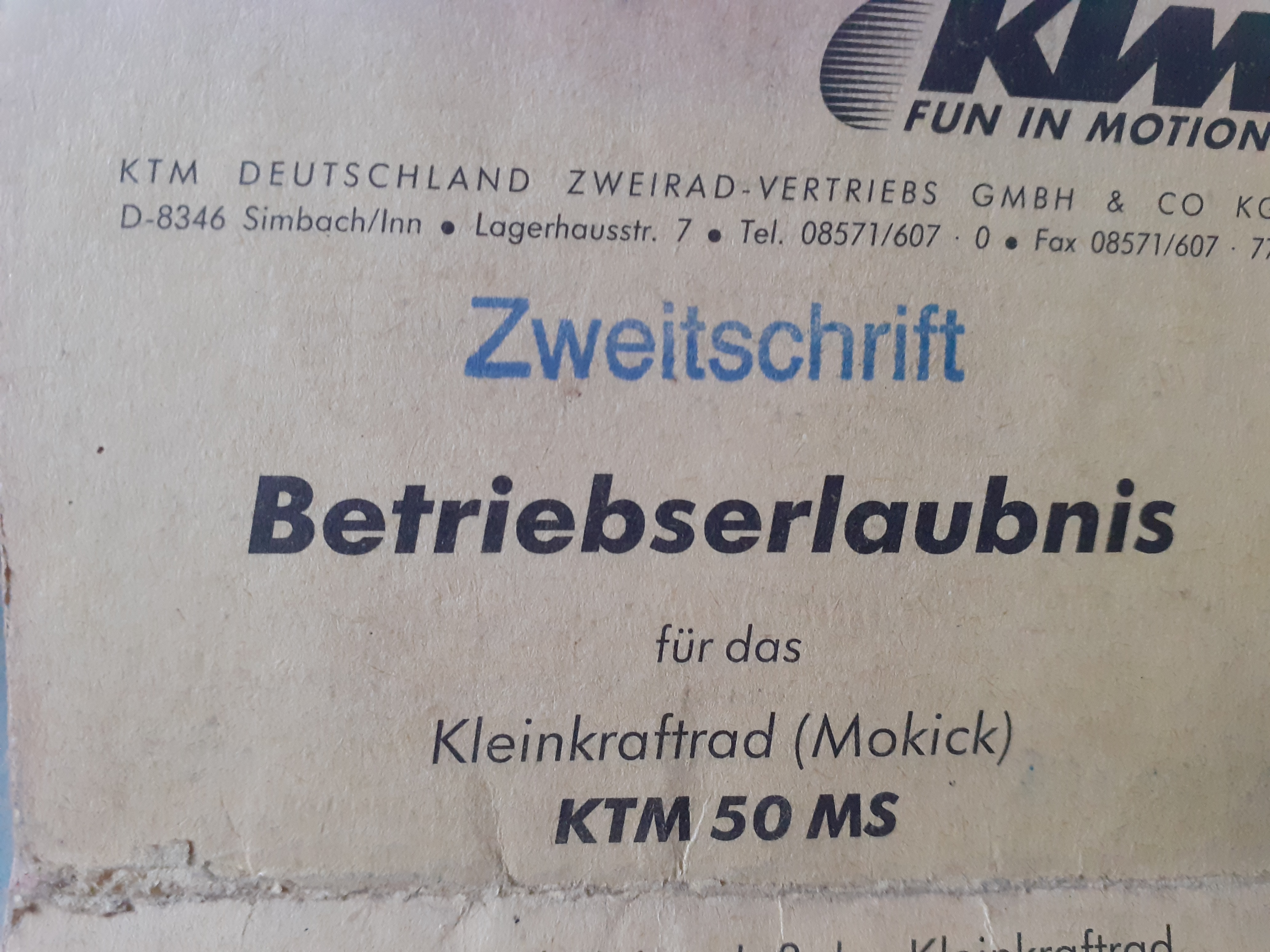

Optisch ist das aber doch ein CKF-Deckel.

Haben die dann einen eigenen Deckel oder den CKF-Deckel auf den BKF-Block geschraubt?
Passt alles andere dann trotzdem vom BKF oder muß, wie Klaus z.B. schreibt, für die Kupplung Teile getauscht werden?

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.233
Fahrzeug(e)
K50 RL HERCULES GS
@ matt 21
Kleine Info für Dich.


Motoren wurden immer so ausgeliefert
das die Kupplungsausrückung funktioniert.Dementsprechend wurden auch die passenden Zylinderstifte verbaut.
Der CKF Block hat grosse Überstromaussparrungen,der BKF zwei kleine,oder einen kleinen und einen grossen.
MfG Klaus
