Hallo Leute,

ich habe mir eine Hercules Supra 4 GP vom Baujahr 1980 gekauft.
Ich muss noch ein paar Kleinigkeiten daran schrauben.
Ich würde einen Ersatzteilplan (Explosionszeichnungen mit Teilenummern) für den Fichtel & Sachs 501/4 CKF Motor benötigen.
Kann mir diesen jemand per PDF zukommen lassen?
Wäre echt super.

Danke

matt21

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.905
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Hier gab es mal einen Thread dazu meine ich.

S

sir_quickly

Mitglied
Registriert
28 Juni 2022
Beiträge
30
Fahrzeug(e)
Hercules Supra 4 GP Baujahr 1980
Hallo Matt21,

hab ich schon alles durchsucht. Leider nicht für den CKF Motor :-(

matt21

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.905
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)

S

sir_quickly

Mitglied
Registriert
28 Juni 2022
Beiträge
30
Fahrzeug(e)
Hercules Supra 4 GP Baujahr 1980
Das habe ich auch schon gesehen. Aber das ist leider nur die Reparaturanleitung. Ich benötige die Ersatzteilelisten für den Motor. Gibt es zwar gedruckt zu kaufen aber für Unsummen :-(

matt21

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.905
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Ich empfinde jetzt 18€ nicht als Unsumme, wenn ich mir überlege was Ersatzteile kosten oder man für andere Sachen ins Hobby investiert.
Aber ist nur meine Meinung.

S

sir_quickly

Mitglied
Registriert
28 Juni 2022
Beiträge
30
Fahrzeug(e)
Hercules Supra 4 GP Baujahr 1980
Ja wär halt super wenn die jemand hat. Versand kommt ja auch noch drauf. Ich hätte noch für den 506er GT Motor eine Rep. Anleitung zu Hause. Wer was braucht kann ich gerne ebenfalls per PDF versenden.

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.419
Fahrzeug(e)
K50 RL HERCULES GS

Hallo die Ersatzteile-Liste für den 501/4 CKF bekommt man bei Schreiber für 17,95€ natürlich kostet es Versand.
Das ist zusammen aber recht günstig. Diese Ersatzteile-Liste ist so gut wie nicht mehr zu bekommen. Rar ist immer etwas teurer. Bei Schreiber sehe ich den Preis noch moderat.

Oder Du kaufst Dir ein Microfilmgerät ,das aber kostspieliger ist. Dann könntest Du einen Microfich für wenige Euro mit der Ersatzteile-Liste 501/4 CKF bekommen. Sonst sehe ich für den Pfennigfuchser:):):) da keine Chance.
Die Ersatzteile-Liste vom 501/4 BKF ist bis auf wenige Teile identisch und auch nutzbar. Wichtiger ist die CKF ,oder auch BKF Reparaturanleitung.
Gruß Klaus

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.419
Fahrzeug(e)
K50 RL HERCULES GS

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.419
Fahrzeug(e)
K50 RL HERCULES GS

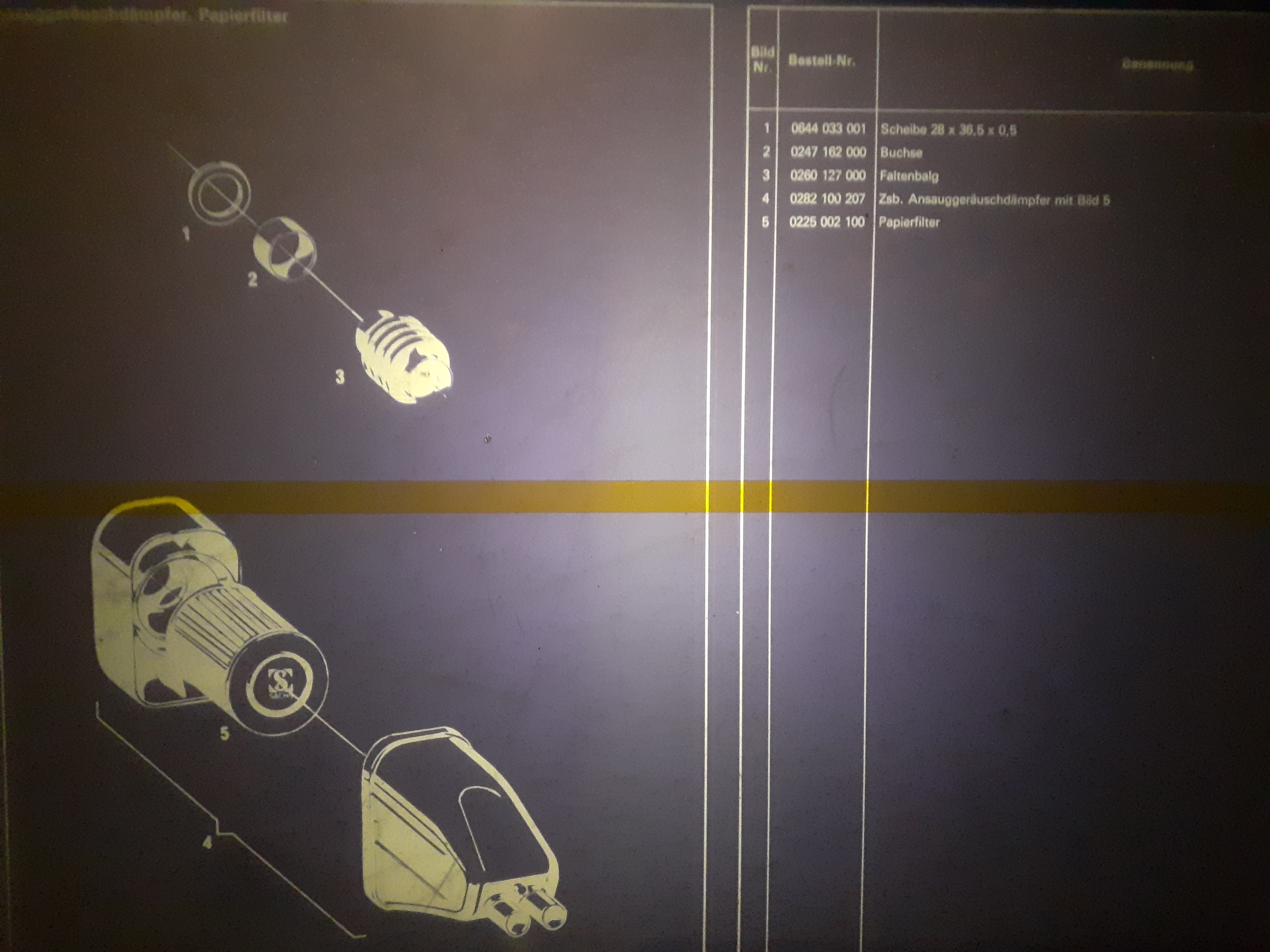

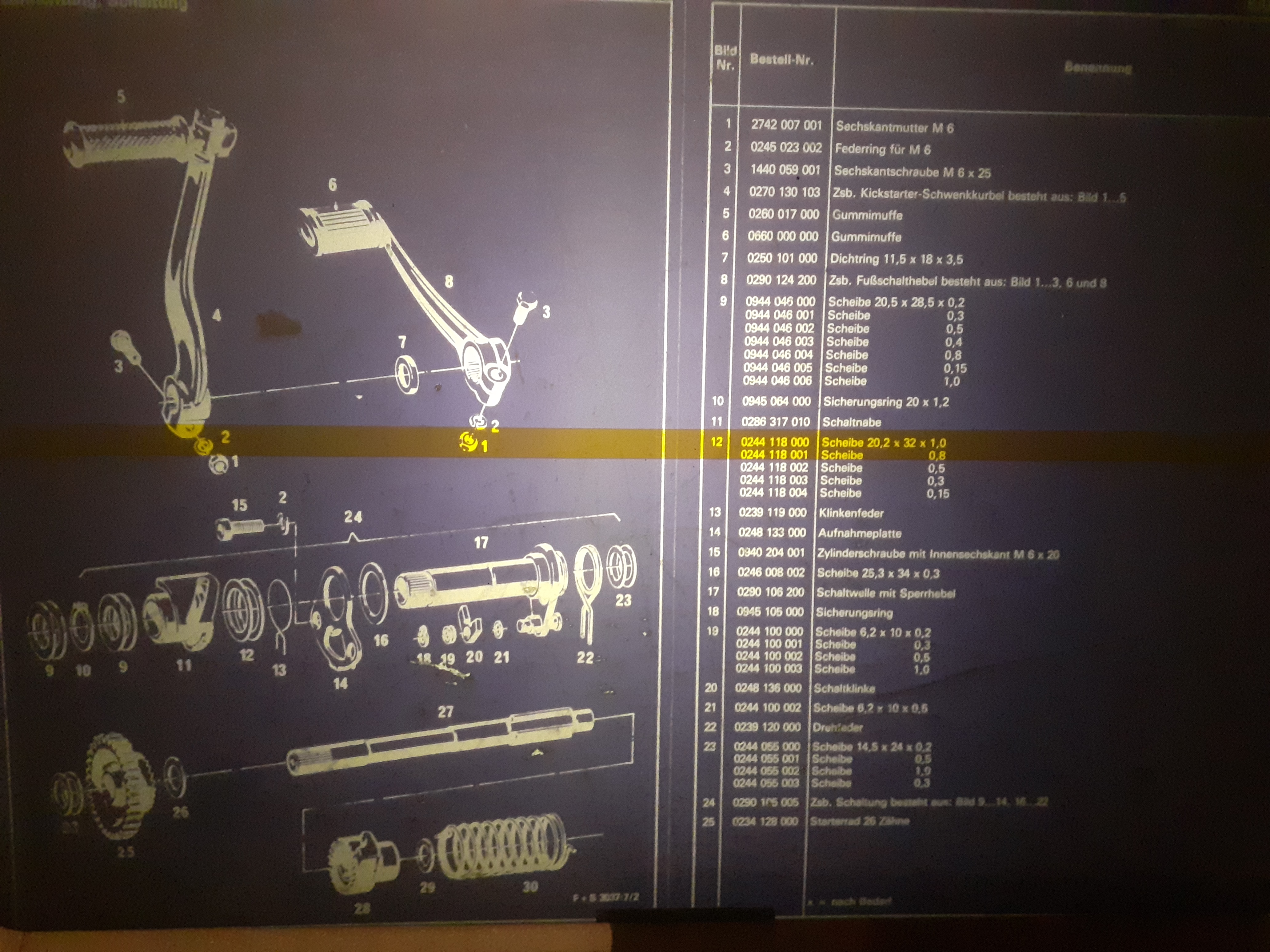

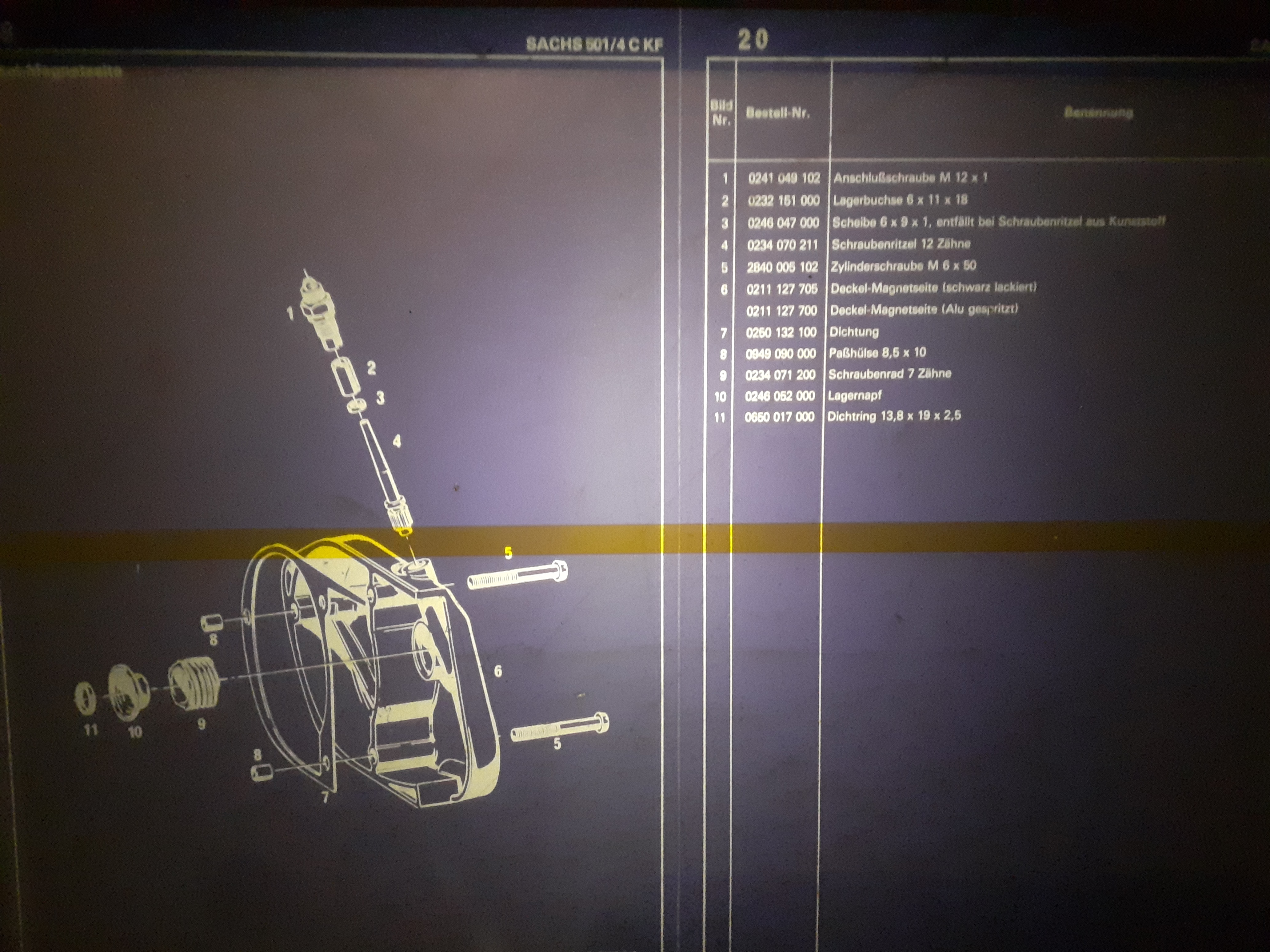

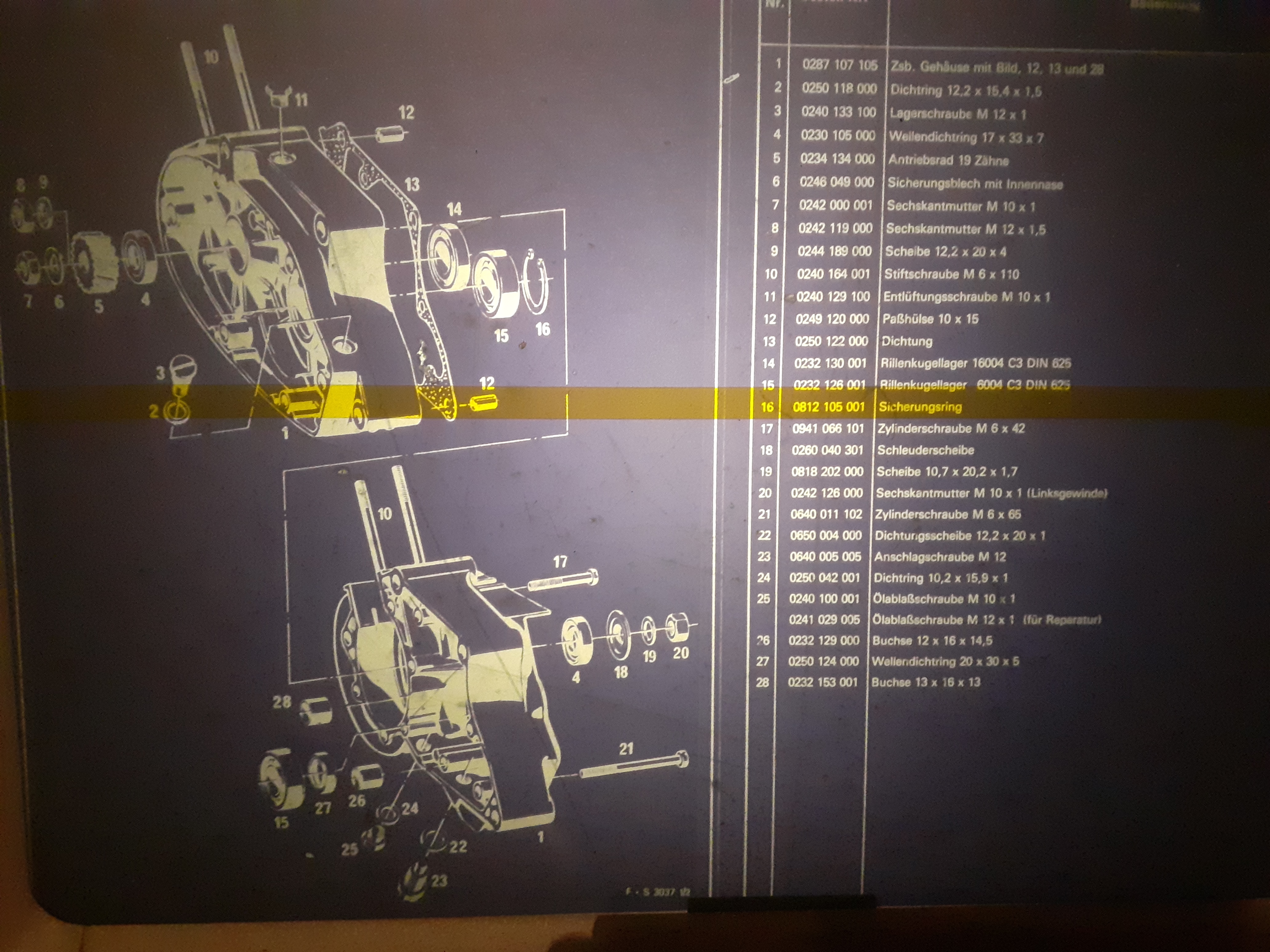

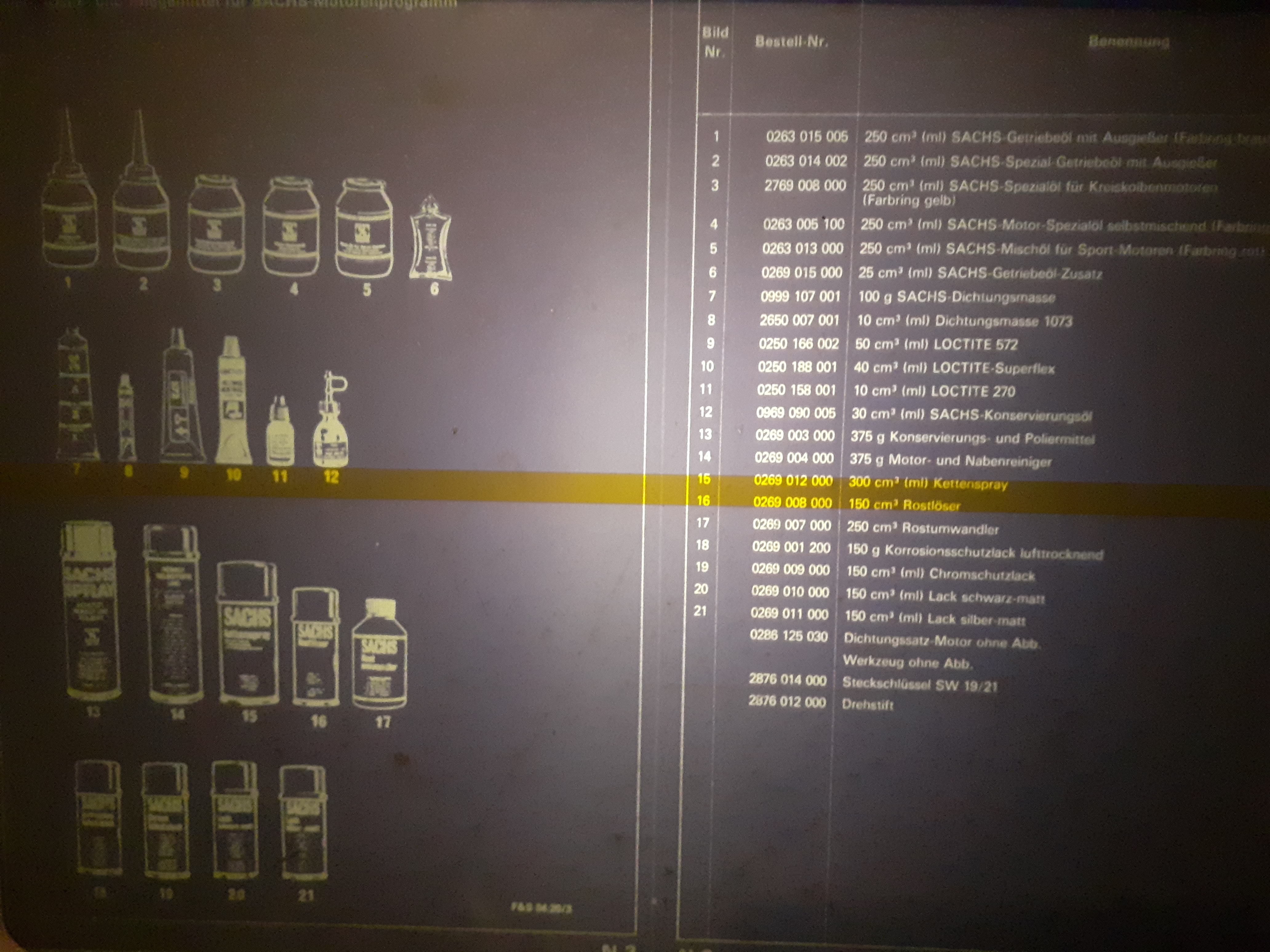

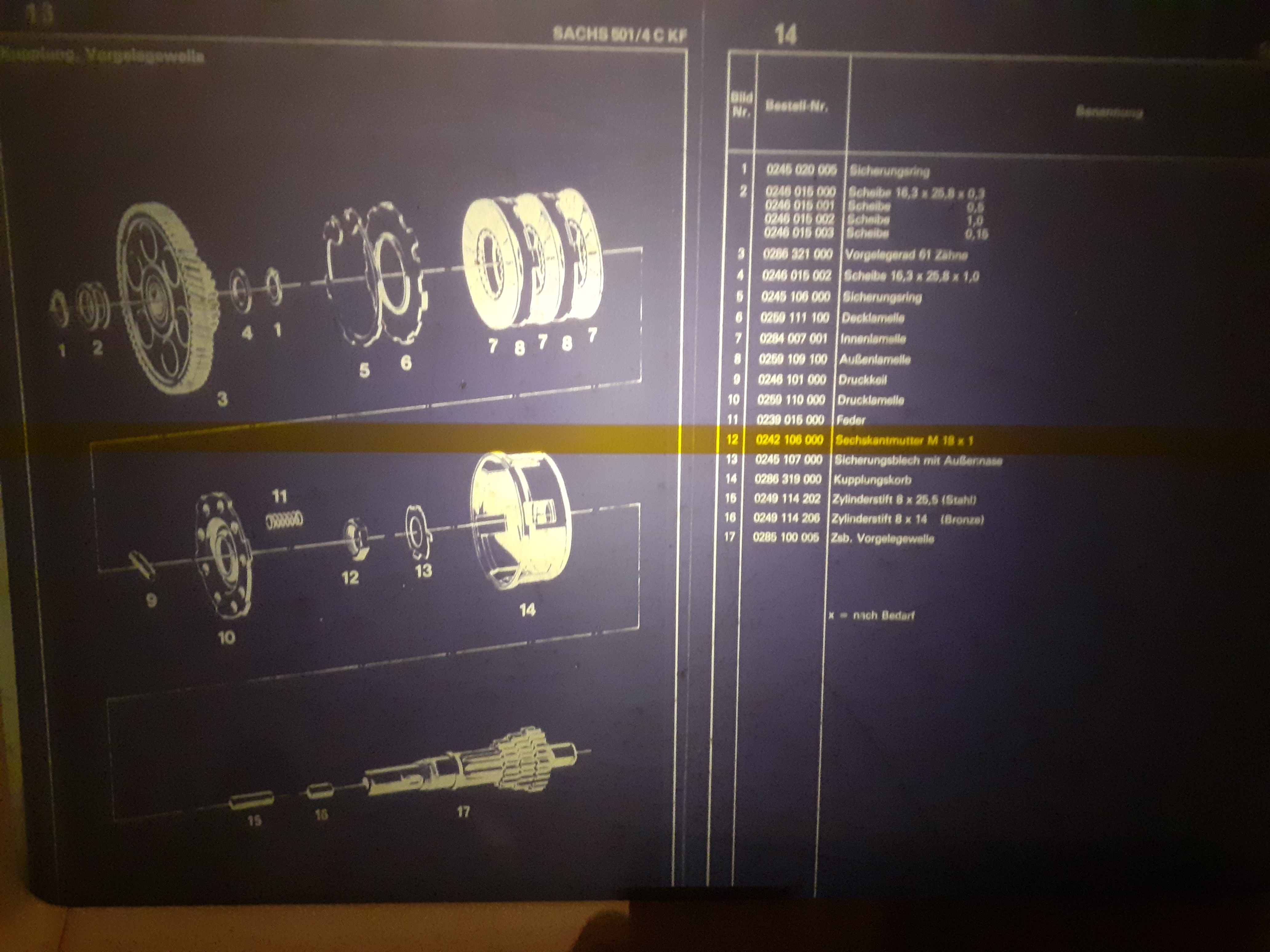

Ich habe noch 150 Microfiche neu dazu bekommen. 30 Stück wo der 501/4CKF drauf ist.Ich kann Dir einen für 5€ verkaufen.Hier schon mal Bilder die Du auch grösser machen kannst.Qualität der Bilder sehe ich jetzt noch nicht.MfG Klaus

Diese drei waren nicht gut zu lesen.
Nächster Versuch.


Anhänge

  • 20220628_235833.jpg
    3,6 MB · Aufrufe: 65
  • 20220628_235915.jpg
    3,5 MB · Aufrufe: 57
  • 20220628_235929.jpg
    3,4 MB · Aufrufe: 51
  • 20220628_235950.jpg
    3,7 MB · Aufrufe: 43
  • 20220629_000016.jpg
    3,5 MB · Aufrufe: 34
  • 20220629_000032.jpg
    3,3 MB · Aufrufe: 39
  • 20220629_000044.jpg
    3,5 MB · Aufrufe: 37
  • 20220629_000058.jpg
    3,6 MB · Aufrufe: 38
  • 20220629_000114.jpg
    3,6 MB · Aufrufe: 44
  • 20220629_000138.jpg
    3,7 MB · Aufrufe: 41
  • 20220629_000203.jpg
    3,5 MB · Aufrufe: 39
  • 20220629_000221.jpg
    3,6 MB · Aufrufe: 33
  • 20220629_002257.jpg
    3,6 MB · Aufrufe: 29
  • 20220629_002318.jpg
    3,4 MB · Aufrufe: 39
  • 20220629_002347.jpg
    3,6 MB · Aufrufe: 55
Zuletzt bearbeitet:
L

Lemmyster88

Mitglied
Registriert
2 November 2019
Beiträge
291
Plz/Ort
Kreuztal
Fahrzeug(e)
Hercules K50 SL Hercules MK4M Suche noch cagiva mito 125 & Yamaha RD 350 YPVS
Ersatzteilliste für akf-bkf gibt's hier.


Christopher

S

sir_quickly

Mitglied
Registriert
28 Juni 2022
Beiträge
30
Fahrzeug(e)
Hercules Supra 4 GP Baujahr 1980
Servus Sachscupspezi,
Erstmal vielen Dank für die schnelle Hilfe!!!
100%, genau das was ich brauche. Ein Microfich-Lesegerät habe ich leider nicht.
Hast du es abfotografiert oder wie hast du das jetzt hochgeladen?

@Lemmyster88: Die Daten zum AKF und BKF gibt es im Netz zu Genüge. Leider aber nicht für den CKF.

Danke!

Sachscupspezi

Sachscupspezi

Aktives Mitglied
Registriert
13 Dezember 2016
Beiträge
5.419
Fahrzeug(e)
K50 RL HERCULES GS
@ sir_ quickly
Ich habe es abfotografiert. Erstmal als schnelle Hilfe gedacht. Man kann ja alles einigermaßen lesen.
Bilder vom Handy aus der Galerie ,oder aus Dateien direkt unter Antworten( Dateien anhängen) hier im 50erforum hochgeladen.

Die Reparaturanleitung für den 501/4CKF hast Du gefunden? Den Link habe ich ja gesendet.
Gruß Klaus

S

sir_quickly

Mitglied
Registriert
28 Juni 2022
Beiträge
30
Fahrzeug(e)
Hercules Supra 4 GP Baujahr 1980
@Sachscupspezi: Ja das reicht mir absolut. Vielen Dank.
Eine Stückzahl je Teil ist in dieser Liste nicht aufgeführt oder?
z.B. geht es mir darum ob die Motorschrauben zündungsseitig 3 Stück oder 4 Stück M6x65 sind. Der Vorbesitzer hat bei mir die Schraubenlängen vertauscht. Teilweise liegen die Schrauben nicht am Deckel, sondern in der Bohrung am Motor an. Somit teilweise undicht.
Will es halt wieder so originalgetreu wie möglich bringen. Dazu brauche ich eben die Teilelisten.
Gibt es da noch mehr Bildtafeln?

Ja, Rep-Anleitung habe ich schon vor Längerem im Netz gefunden.

matt21

matt21

Aktives Mitglied
Registriert
26 Dezember 2020
Beiträge
2.905
Plz/Ort
21337
Fahrzeug(e)
KTM SM 25 (Renne)
Die Info geht aus der Reparaturanleitung hervor, siehe Seite 54.
