Sachs 501/4 CKF Getriebe von einer Supra 4 GP

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.288
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Diese Tage habe ich einen CKF überholt. Neue Topracing (Jasil) Kurbelwelle. Gehäuse lackiert, neue Lager, Simmerringe, Dichtungen, Dichtscheiben usw.. Kurbelgehäuse gebürstet.

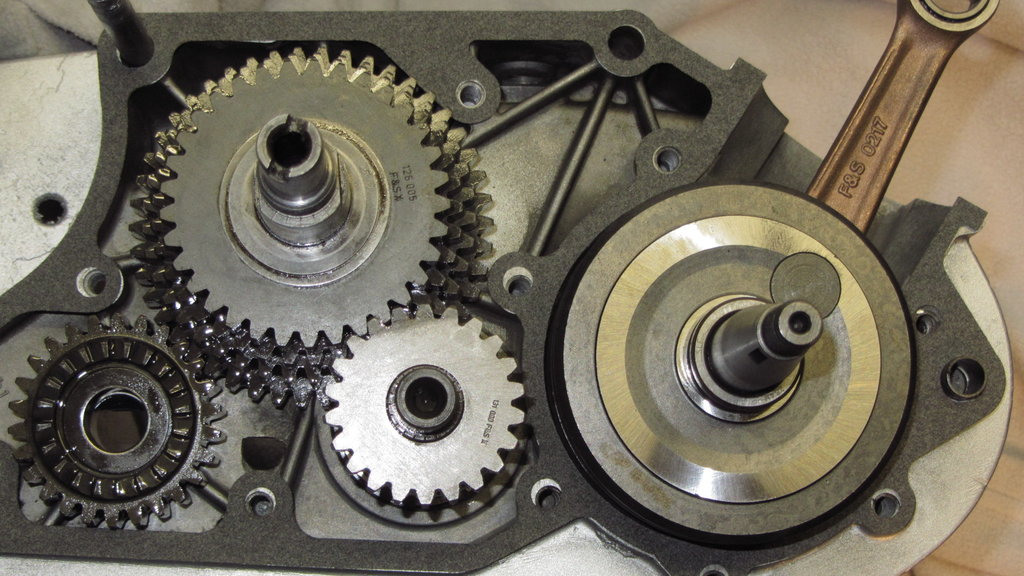

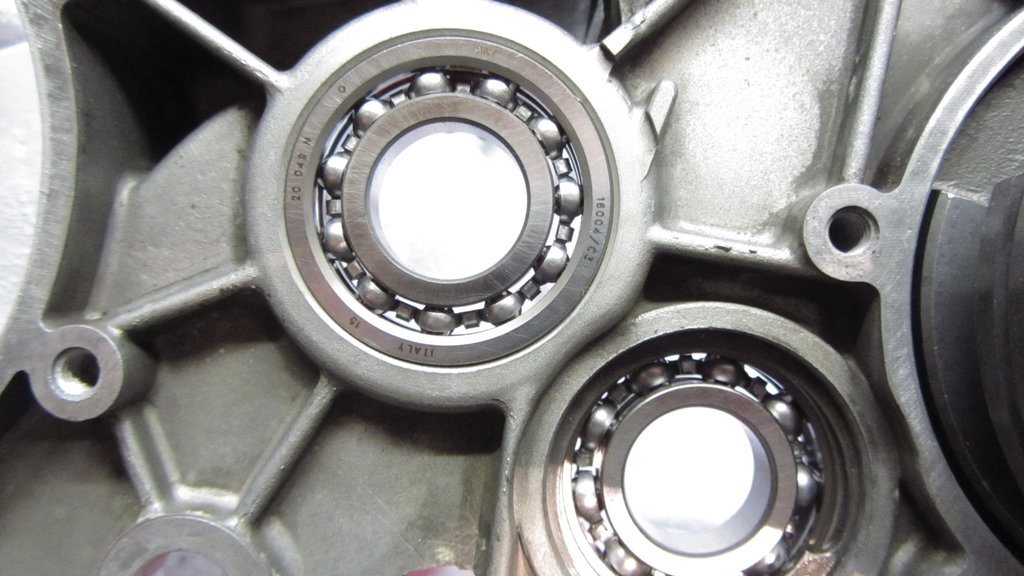

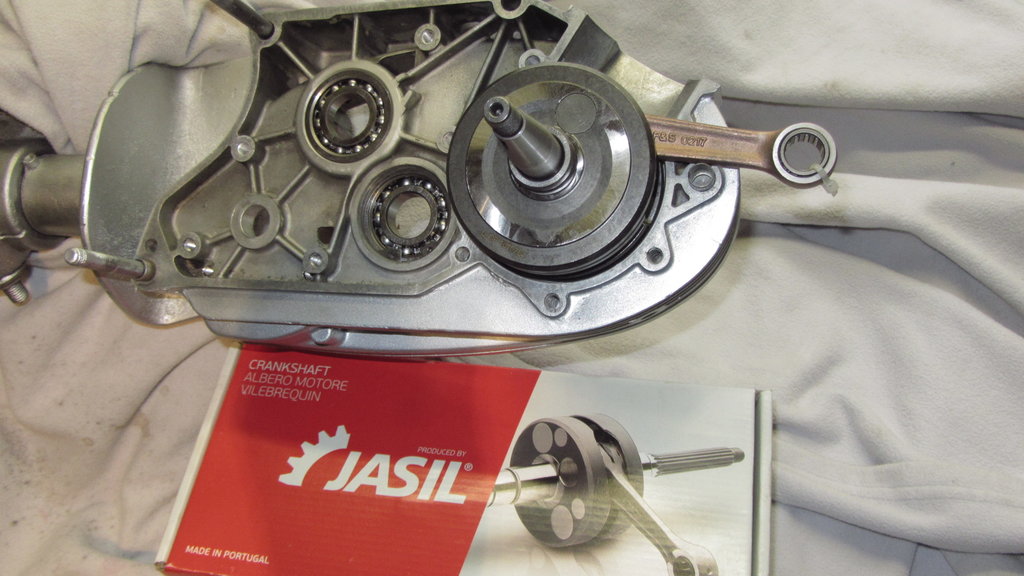

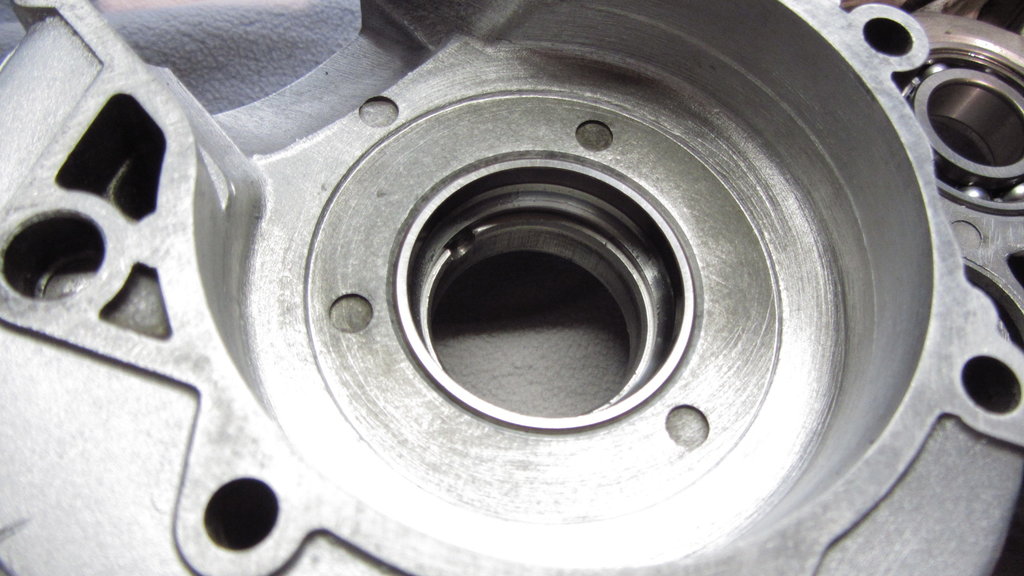

Lager eingefügt, Kurbelwelle eingemessen und mit aufgezogenem 6203er Lager in den Sitz montiert......

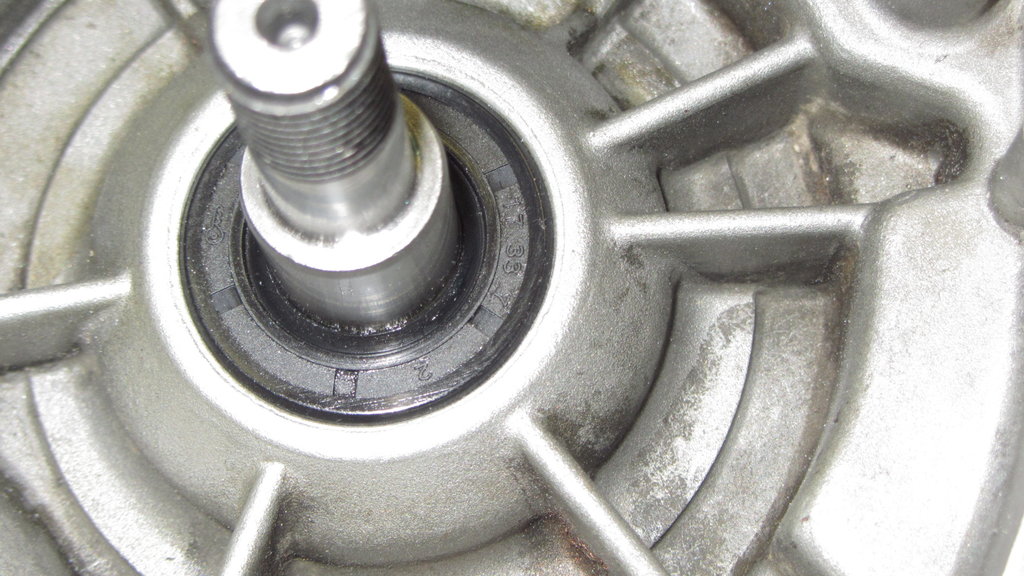

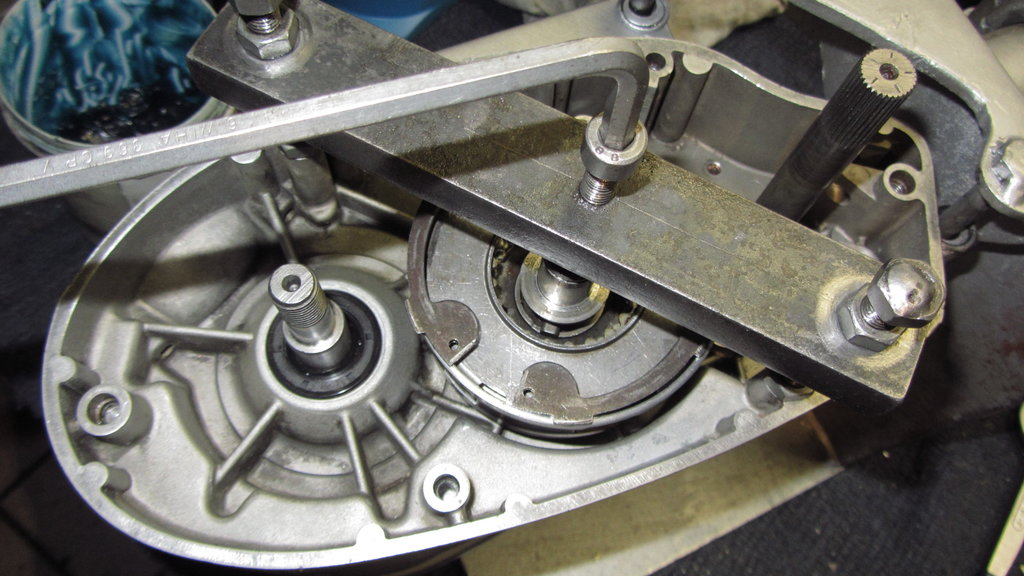

Die Abtriebswelle im Bereich vom Simmerring leicht abgezogen.....

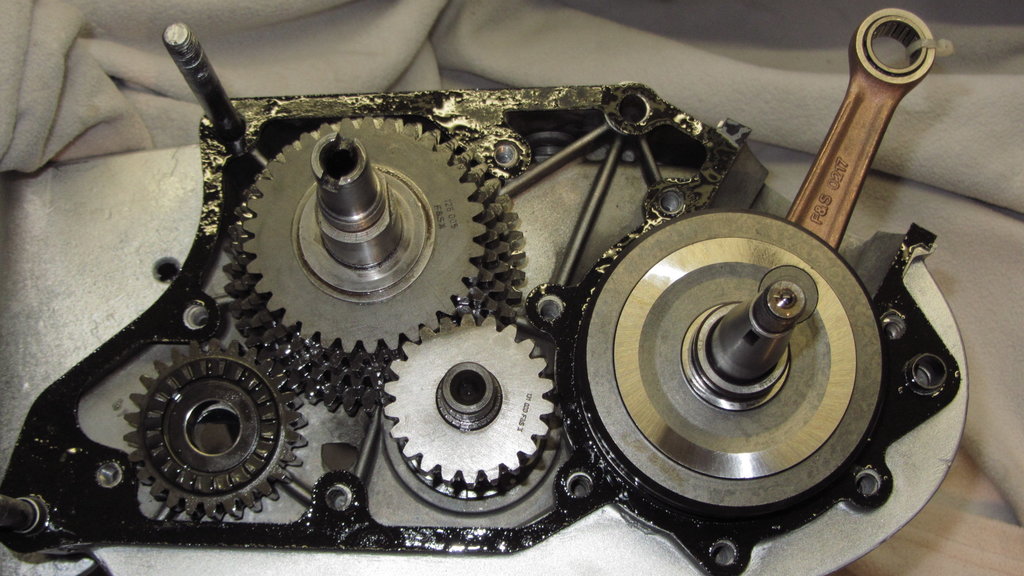

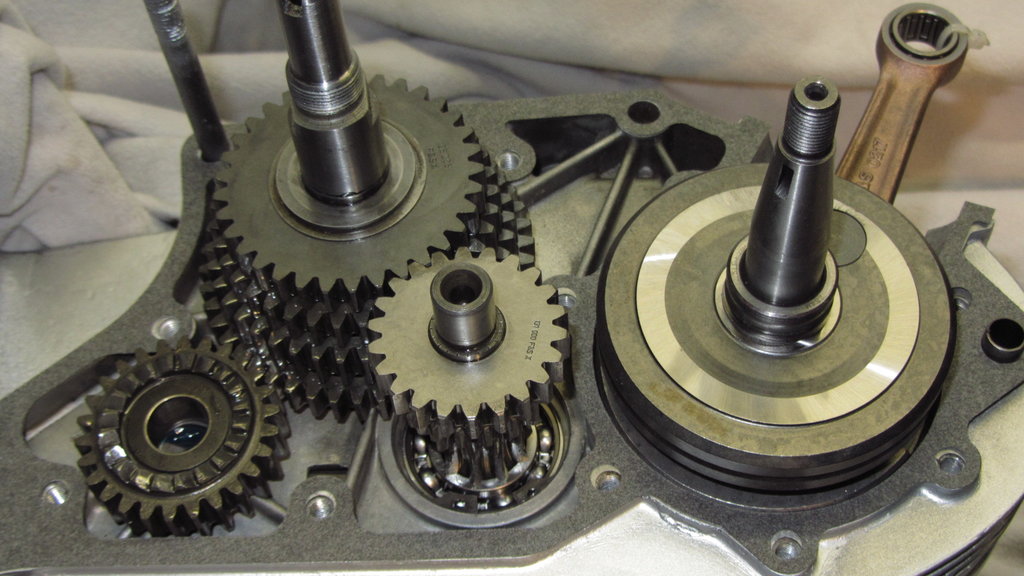

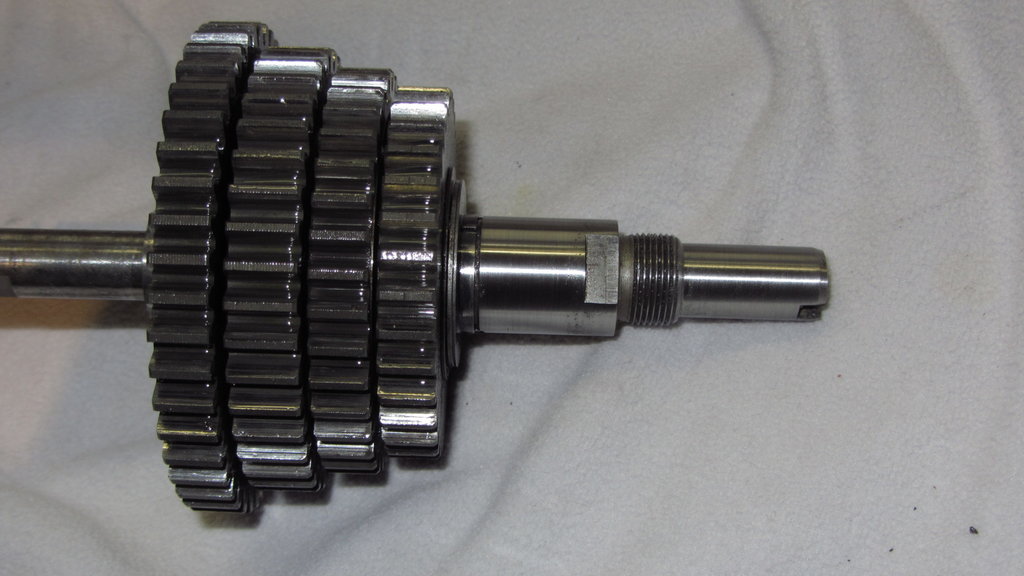

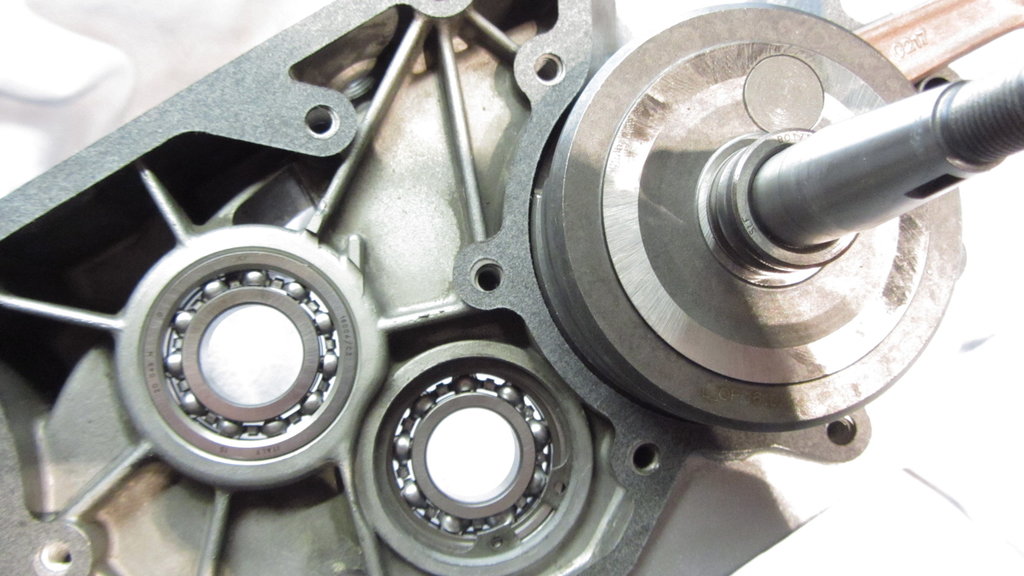

Alle Wellen eingefügt, Mitteldichtung aufgelegt......






Mitteldichtung: aktuelle Nachfertigung von Abil in schwarz in 0,25er Stärke. Wunderbare Passgenauigkeit. Kein Vergleich zu alten NOS-Dichtungen, welche man immer noch angeboten bekommt.

Kickstarterwelle: 1,2 mm
Abtriebswelle: 1,3 mm
Kurbelwelle: 1,6 mm

Vor dem endgültigen Zusammenfügen der Hälften die Mitteldichtung eingeölt.

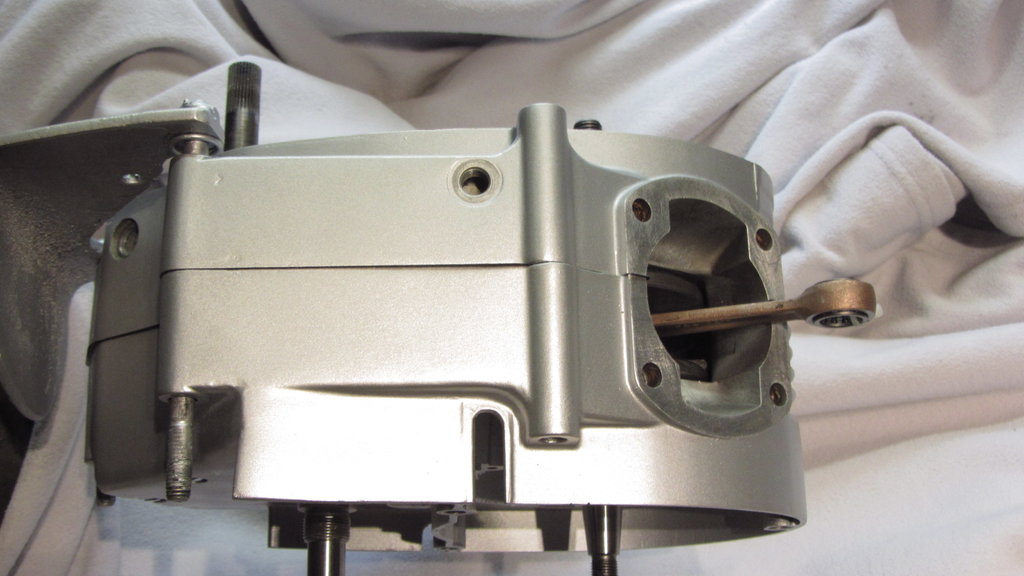

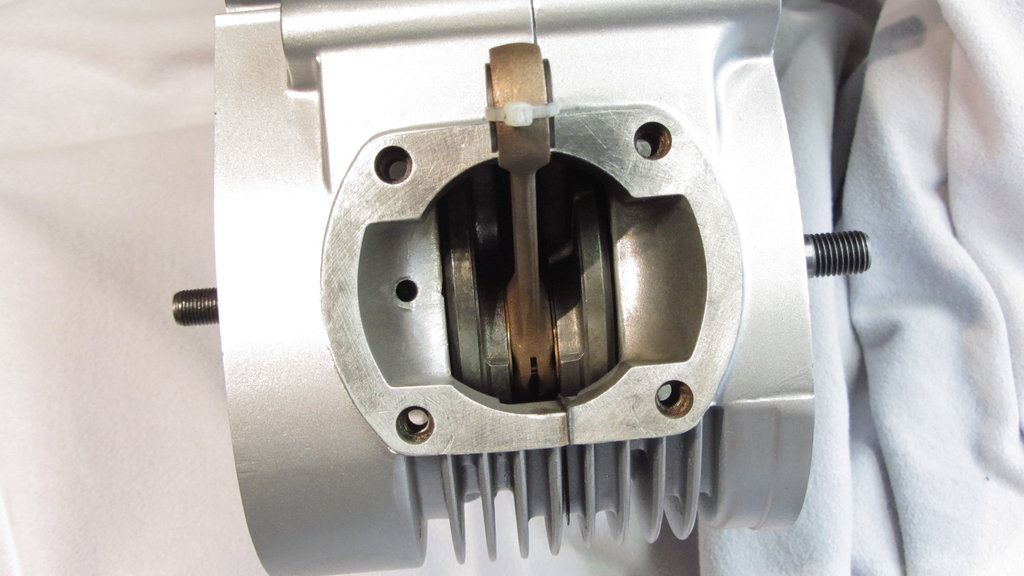

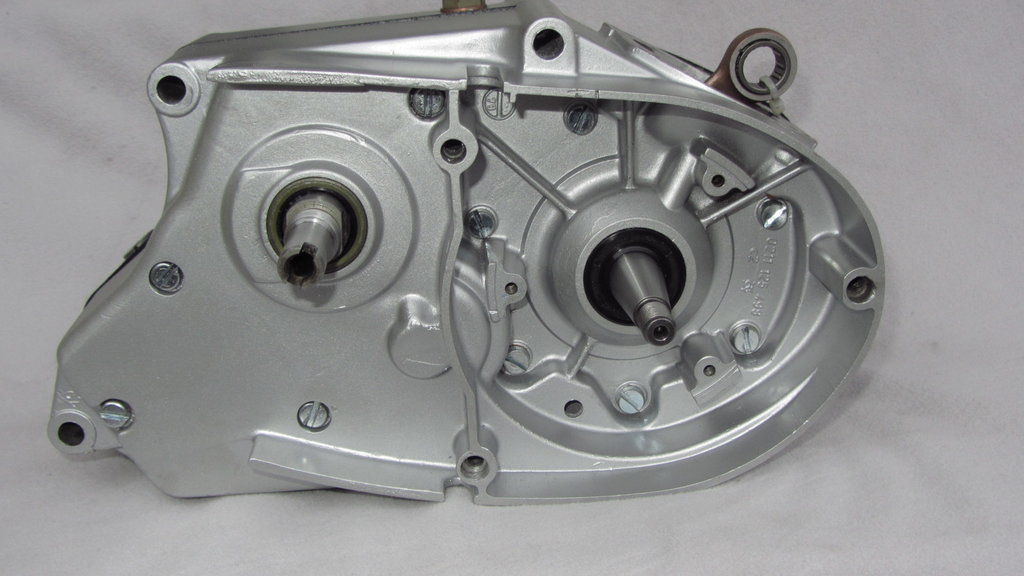

Fertig zusammengebaute Hälften:

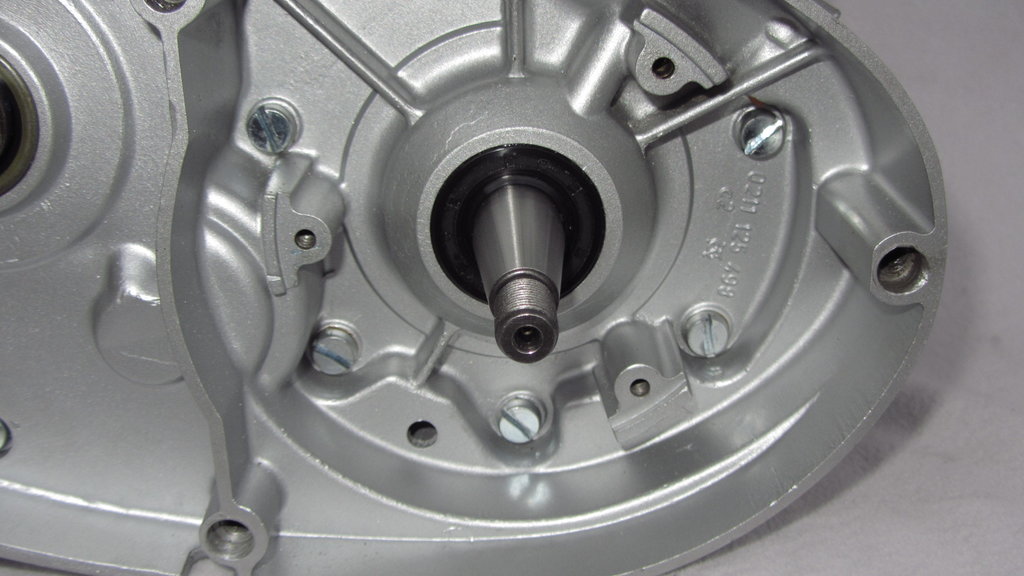

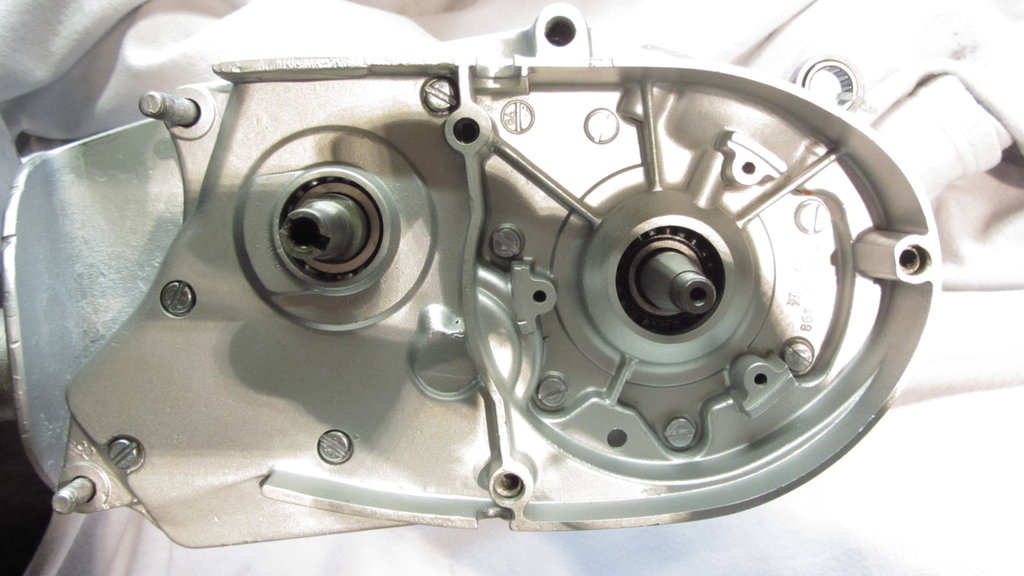

Simmerringe verbaut:

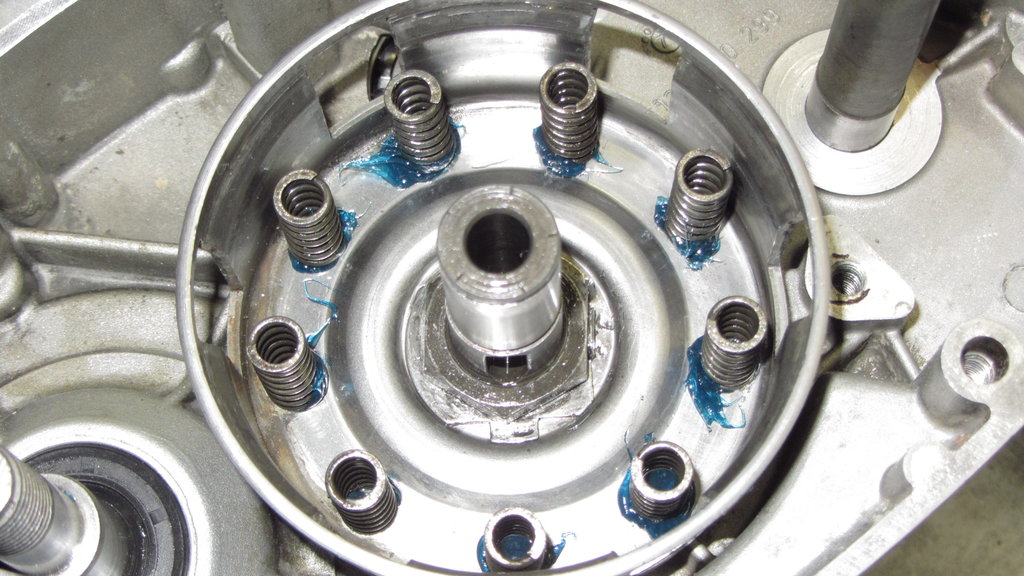

Linke Gehäusehälfte: Kupplungskorb montiert, Druckfedern eingesetzt:

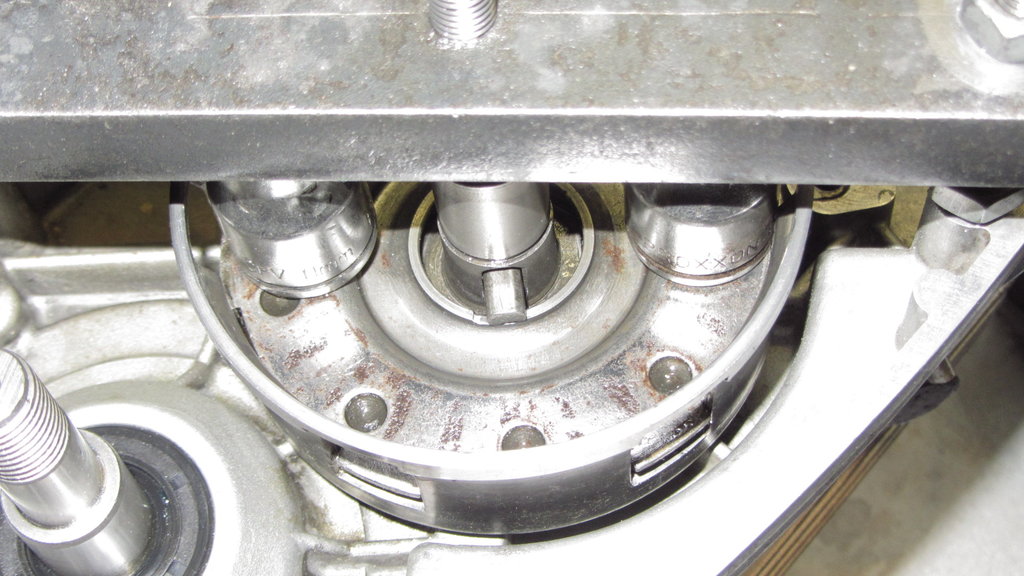

Kupplung nach und nach fertig montiert, zuerst die Drucklamelle.




Dann die Innen- u. Außenlamellen mit Decklamelle und Sicherrungsring.....

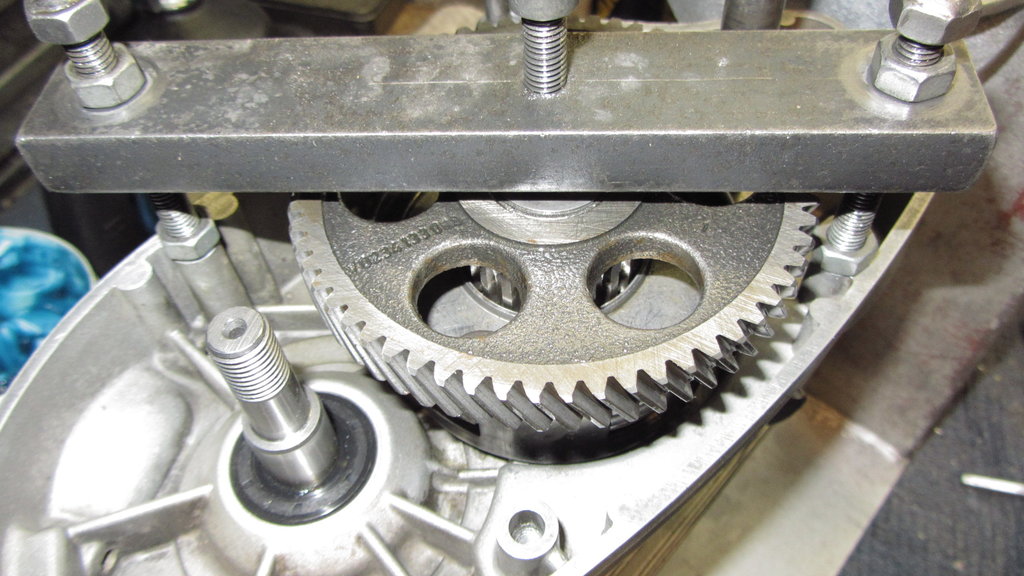

Schließlich das Vorgelege- bzw. Kupplungsrad.....





Dann das Antriebszahnrad mit Scheibe und M 12er Mutter.....

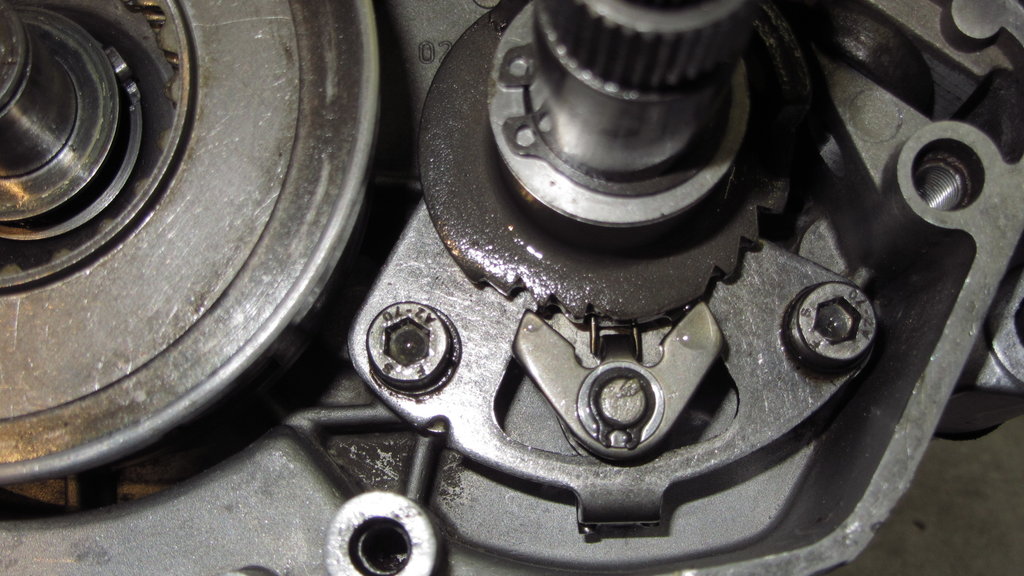

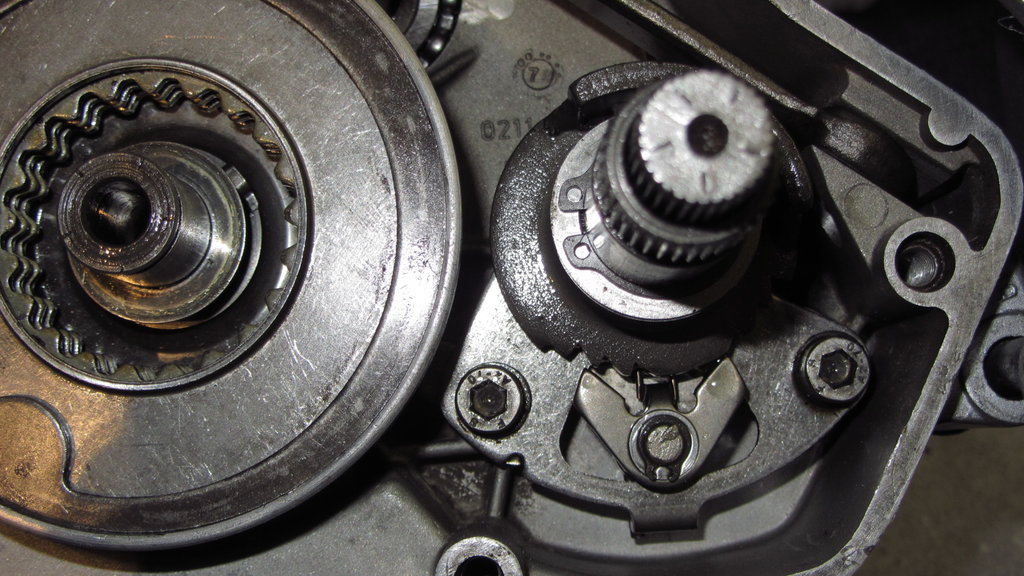

Zum Schluß noch die Schaltung eingebaut und eingestellt.

Paßscheiben auf Kickstarterwelle: 1,0 mm

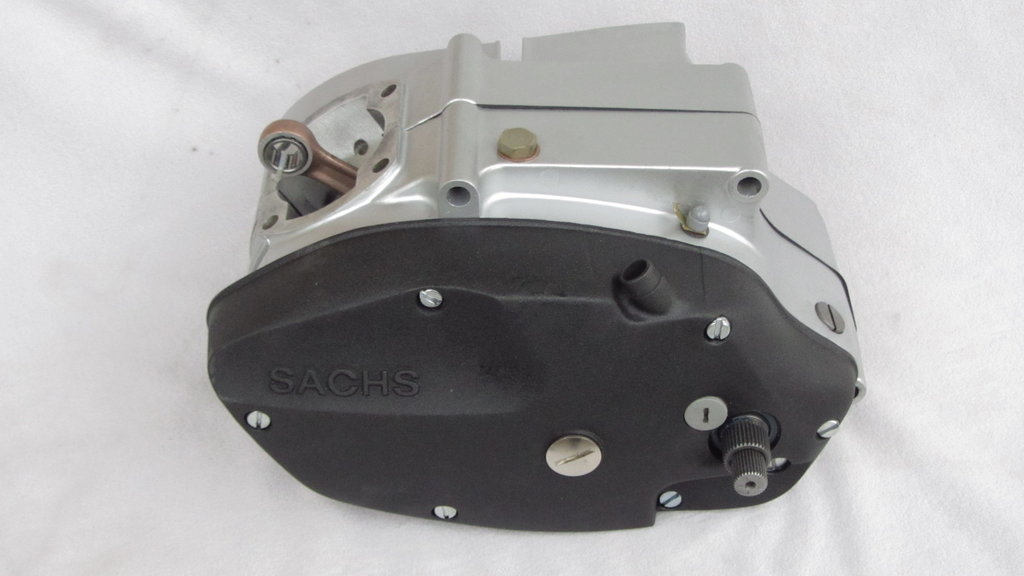

Kupplungsdeckel mit neuer Dichtung verbaut und fertig.......









Gruß Holger

Mopedikürer

Mopedikürer

Aktives Mitglied
Registriert
18 Oktober 2012
Beiträge
4.795
Ort
Hercules-Sachsen
Fahrzeug(e)
Hercules Mk2 1976
Das unter den Kupplungsfedern ist Colgate Zahnpasta? :mrgreen:

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.288
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Genau, hatte grad kein Fett da... :D :D :D

Gruß Holger

R

Raisch

Mitglied
Registriert
19 Oktober 2013
Beiträge
560
Fahrzeug(e)
Herc.MK4M /NHW-M /Piaggio
Ich hätte eher auf Prothesen- Haftcreme getippt . :lol:

Supra4GP-Fahrer

Supra4GP-Fahrer

Mitglied
Registriert
5 Februar 2013
Beiträge
316
Fahrzeug(e)
Hercules KX-5, Supra4 GP Bj. 79, 81, 83
Hallo Holger,

das ist ja mal ne Augenweide... :D :D


Liebe Grüße, Stefan

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.288
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Fällt irgendjemanden an diesem Bild was auf?



Gruß Holger

Flyer

Flyer

Mitglied
Registriert
29 Dezember 2016
Beiträge
47
Fahrzeug(e)
Hercules MK2, P3, Prima 5s, Puch Monza 4s, Maxi S, Yamaha FS1-G, 4x RD 250/ 350, Kawaski z1000
cluberer2003":1udeoaqi schrieb:
Fällt irgendjemanden an diesem Bild was auf?



Gruß Holger

Es wurde ein Leerlaufschalter nachgerüstet?
Saubere Arbeit Holger. :)

Gruß Mark

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.288
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Hallo Mark,

richtig, Daumen hoch - aber nicht von mir. Das hat der Eigentümer schon gemacht. Ein Tüftler und Perfektionist vor dem Herrn...

Danke fürs Lob.

Gruß Holger

Pabstat

Pabstat

Mitglied
Registriert
20 August 2013
Beiträge
615
Fahrzeug(e)
MK4-M Serie I & Serie II , MK3-X, MK-3M, K100 56´, Torpedo M150 52´
:D Sehr hübsch, wie immer!

Mopedikürer

Mopedikürer

Aktives Mitglied
Registriert
18 Oktober 2012
Beiträge
4.795
Ort
Hercules-Sachsen
Fahrzeug(e)
Hercules Mk2 1976
Diese Art Papierdichtung mag ich auch am liepsten.
Sehr gute Qualität.

Aber einmessen tu ich immer mit den 0,2mm von mopedparts, halte die KW eng und gleiche ggf. mit der 0,25er aus.
Aber bei den schwarzen gips auch solche faserig-pappigen Mülldichtungen mit "Antipassform"... Nicht verwechseln!
Und es gibt welche in 0,5mm von Standard Parts - die sind billig aber sehr gut und ich nehme die bei nachgeplanten Dichtflächen.

F

Flosch98

Neues Mitglied
Registriert
16 Januar 2019
Beiträge
1
Fahrzeug(e)
Hercules Supra 4 gp
Mit welchem Lack hast du das Gehäuse lackiert? :D
