Sachs 50/5 AKF "Getriebe dreht schwer"

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.293
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Gestern ist mir ein 50/5 AKF Getriebe aus einer KX 5 zugelaufen. Der Besitzer wollte es nicht mehr, da "das Getriebe schwer dreht".









Dann hab ich mich mal an die Arbeit gemacht....





Abtriebswelle hat den flachen Konus.

Vorgelegewelle bzw. Kupplungsnabe demontiert, ebenso die Schalteinrichtung...






Getriebehälften auseinandergebaut...










Wellen demontiert. Bis jetzt sieht man noch nichts..... was da defekt sein könnte??






Aber jetzt, der Ziehkeil ist gebrochen.....

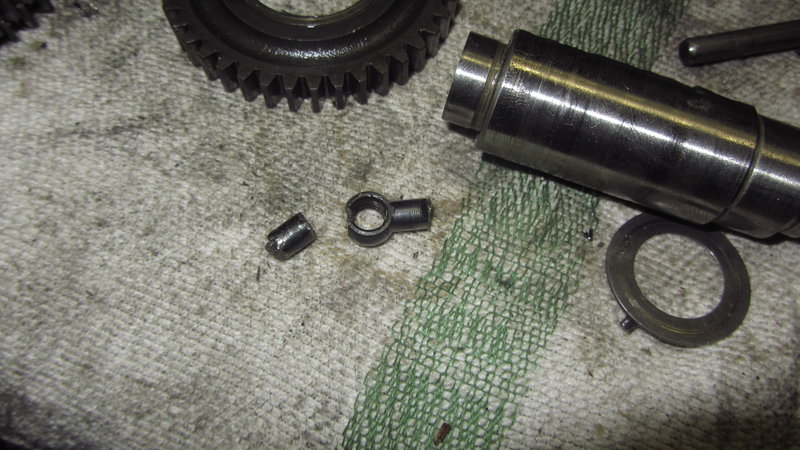

Hier den jämmerlichen Rest bzw. die Reste ausgebaut:






Abtriebswelle muss neu, ebenso die Schalträder, Ziehkeil - logisch. Schaltstange hat zwar nichts, tausche ich aber auch. ....demnächst.

Am Schluss noch alles schön sauber gemacht. Die Hälften warten jetzt auf den Neuaufbau.














Demnächst gehts weiter - falls ich Zeit habe. Bereitliegen tut schon alles.

Gruß Holger

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.293
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
So, gestern Abend zur prime-time das Getriebe neu gelagert. Eine komplette Abtriebswelle mit Schalträdern habe ich aus einem Sachs 50/5 WKF implantiert. Vorteil: Der Konus der WKF-Welle ist der "große"; genau der Gleiche wie beim Sachs 50 S, somit ist man bei der Auswahl der Ritzel flexibler. Der Ziehkeil auf der Schaltstange ist nahezu neuwertig. Schalträder haben kaum Spiel auf der Welle.

Kupplung zerlegt und gereinigt, neue Kupplungslamellen, unverändert die Anzahl der Druckfedern: 6 Stück.

Dann Wellen eingemessen und Zusammenbau. Neue Dichtungen und Simmerringe nebst neuen Dichtscheiben für die verschiedenen Verschlußschrauben am Getriebe bzw. Kupplungsdeckel. Kupplungsdeckel hatte ich noch einen gestrahlten, mit Schrumpflack versehen liegen, diesen dann montiert.

Vor zwei Std. dann Komplettierung mit einem orig. Mahle Zylinder, Tol. D plus orig. Einringkolben, ebenfalls Tol. D, die sind zusammen gelaufen. Der Zylinder hat noch eine sehr schöne Beschichtung, der Kolben ist ebenso nahezu neu. Zündung habe ich eine Motoplat aus einem 50 S ausgesucht, da wollte ich eh mal den Stator testen, ob er noch funktioniert. Passenden Vergaser - fertig.

Einbau in den Testschinken und Probefahrt: Alles passt einwandfrei. Schaltung ein Gedicht, ohne Geräusche, exaktes Schalten. Motor läuft wie ein neuer, springt sofort an und läßt sich wunderbar fahren.















Setup in Stichpunkten:

-Sachs 50/5 AKF
-Mahle Zylinder 50 km/h, orig. Tol. D
-Mahle Einringkolben, Tol. D
-Bing 18/15/101 mit orig. Düsenbestückung
-13 Ritzel großer Konus, für schmale Kette (Sondergröße)
-Motoplat Zündung 6 Volt 35/21/5 Watt


Gruß Holger

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.293
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Vmax nach speedometer-app mit 13 zu 40: 60 km/h (abgelesen: 59,89 km/h). Bei der Übersetzung in einer 50 km/h-KX 5 mit 35er Kettenrad dann irgendwo um die 65 km/h.

Gruß Holger

J

Jonas1020

Mitglied
Registriert
29 September 2015
Beiträge
431
Fahrzeug(e)
Hercules Prima 5 restauriert, Hercules Prima 3s 80ccm
Siehrmt gut aus :)

Mopedikürer

Mopedikürer

Aktives Mitglied
Registriert
18 Oktober 2012
Beiträge
4.795
Ort
Hercules-Sachsen
Fahrzeug(e)
Hercules Mk2 1976
Den Ziehkeil hätte man aber noch hartlöten oder schweißen können... :lol:

Hat das Ding größeren Schaden an Welle und Rädern angerichtet, als auf den Fotos zu sehen, ja?

cluberer2003

cluberer2003

Moderator
Teammitglied
Registriert
8 Oktober 2009
Beiträge
5.293
Fahrzeug(e)
Kawasaki Z900RS, Supra 4, MK 1, Sportbike SB, Prima 5 1979, M 4 Bj. 1978, BMW 535 d F11 LCI
Die Abtriebswelle hat total gelitten. Hätte man vielleicht noch abziehen können - aber wer macht sowas schon? Diese Wellen kosten, selbst wenn man keine gebrauchte hat - doch nur 25,- Euro neu als Nachbau. Schaltstange wechselt dann man natürlich gleich mit, auch wenn man ihr zunächst nichts ansieht.

Gruß Holger

Mopedikürer

Mopedikürer

Aktives Mitglied
Registriert
18 Oktober 2012
Beiträge
4.795
Ort
Hercules-Sachsen
Fahrzeug(e)
Hercules Mk2 1976
Und wo willst du jetzt hinfahren mit dem Motor? :|
