Problem Aprilia Red Rose 50ccm, gelbe Leitung (Stop) an CDI dauerhaft auf Masse

[dh5yaz]

Hallo,

ein Bekannter bat mich einen Blick auf seine Aprilia Red Rose zuwerfen die er wohl als "Bausatz" erworben hat.

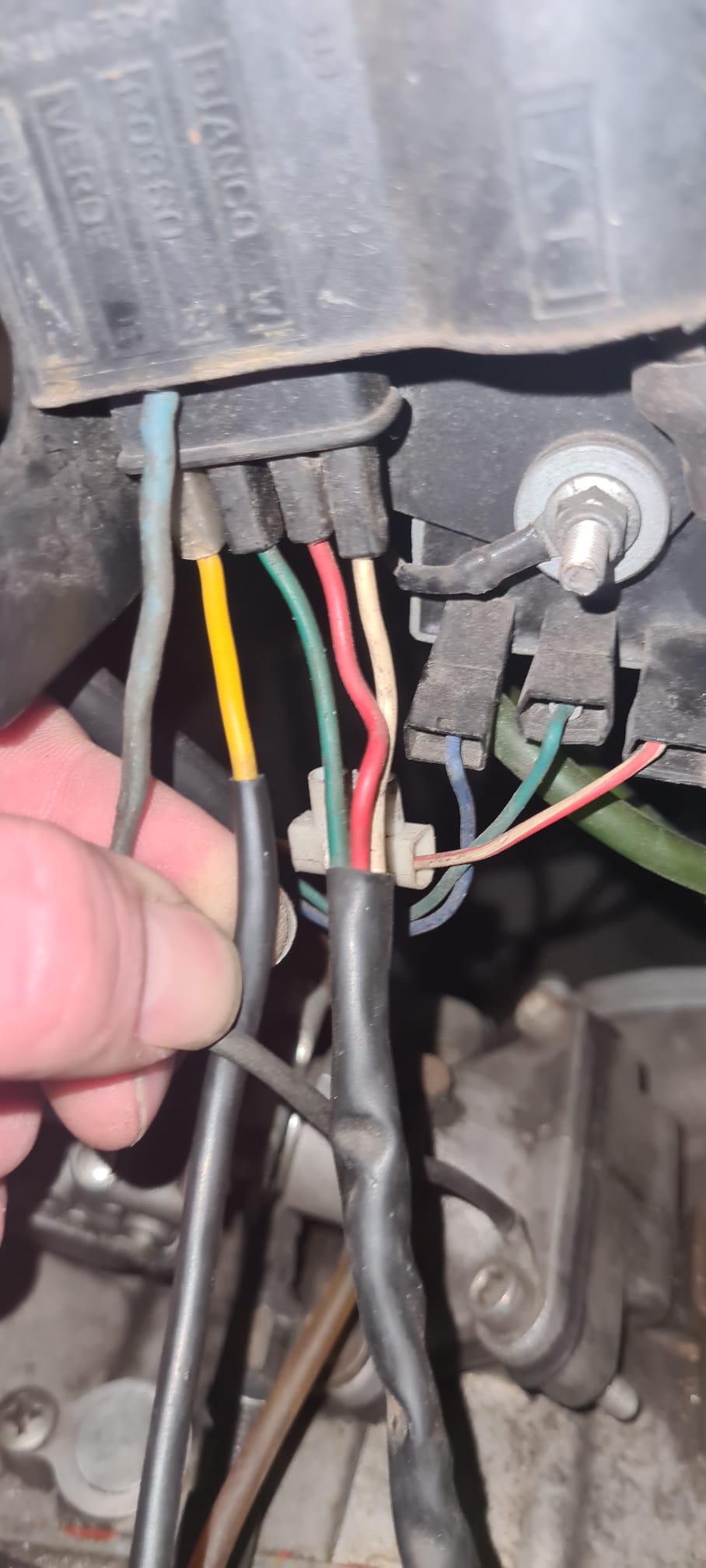

Der Motor läuft, aber nur so lange wie man die 4. gelbe leitung der CDI (Stop) nicht anschliesst.
Diese Leitung liegt dauerhaft auf Masse, egal was man veranstaltet und kommt mit einem Bund aus der Lima.

Was hat es mit dieser Leitung auf sich, warum liegt sie auf Masse?
Gibt es einen Schaltplan zu diesem Moped?

VG
Markus



[kotte]

Mal abgesehen, das verde = grün ist...
Das gelbe Kabel kommt an den Gleichrichter/ Regler. Ist nämlich die Lichtspule...



[dh5yaz]

Hallo Kotte,
mittlerweile ist das Problem Dank eines Schaltplanes gelöst.
Es ist so wie Du es erkannt hast
Die gelbe Leitung liegt nicht auf Masse, sonder es ist die Spule der Lima, deren anderes Ende auf Masse liegt und nun am Gleichrichter angeschlossen ist.
Am Gleichrichter nebenan war das Motor-Off-Signal aufgesteckt.

Vielen Dank
Markus



[matt21]

Wo hast du denn den Schaltplan gefunden?



[dh5yaz]

... im Mofapower.de -Forum habe ich den Link zum Download erhalten.

Es ist ein Schaltplan von der Aprilia Classic 50 1997
Der ist aber identisch mit dem von der Red Rose von 1995.



[matt21]

Danke
