Bosch Schwungradmagnetzünder wo für?

[Nikolausi]

Hallo zusammen,
für dieses Jahr habe ich mir vorgenommen mal richtig aufzuräumen.
Schon wieder habe ich Teile gefunden, die ich keinem Model zuordnen kann.
Es müssten Teile für Hercules sein. Von Bosch, über Sachs verkauft. Deshalb habe ich Sachsnummern und Boschnummern.

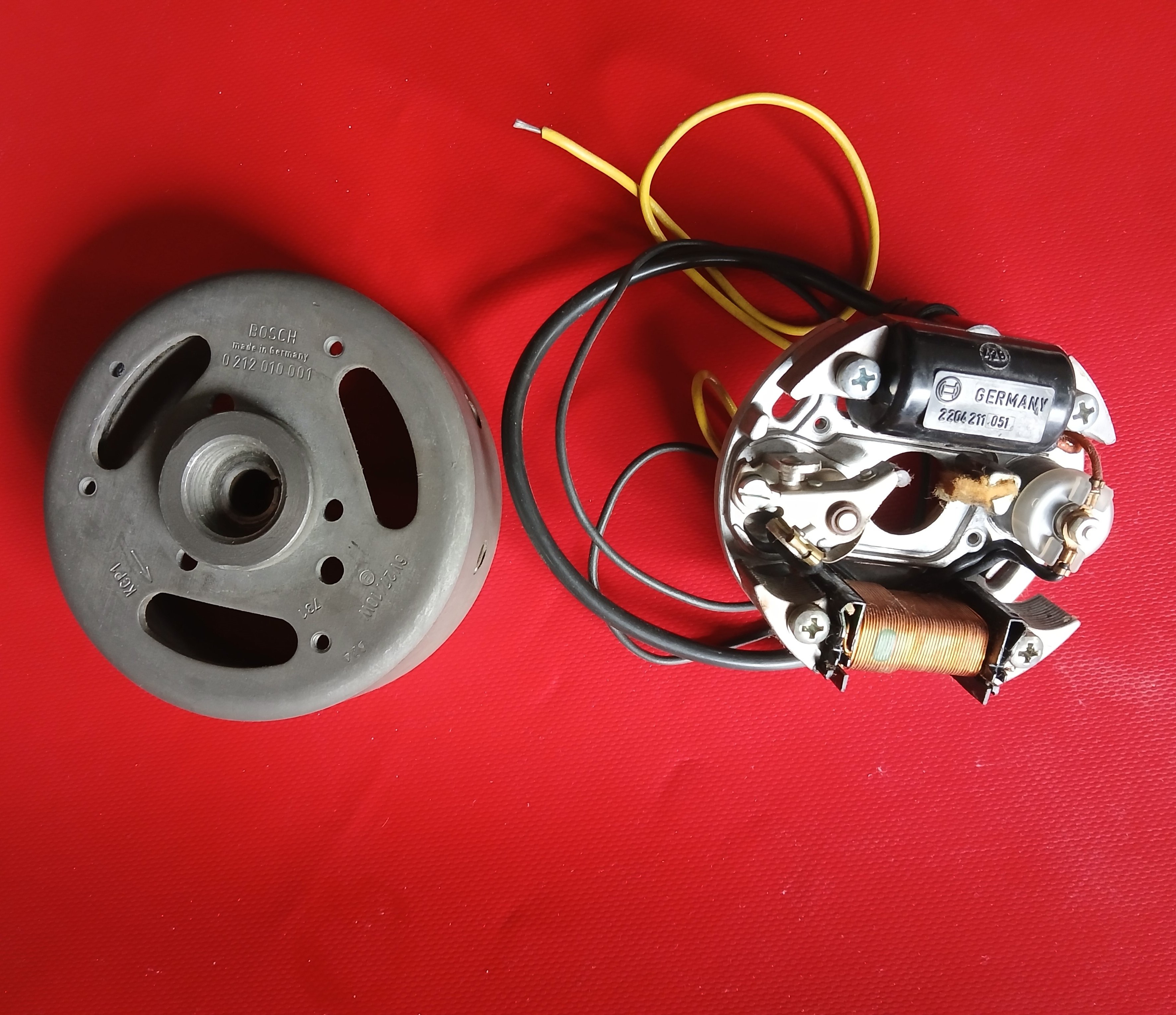

Eine Grundplatte kpl.
Sachsnummer: 0283 109 300
Boschnummern:
Grundplatte 2 207 031 139, 2
Kondensator 2 207 330 041, 435
Zündspule 2 204 211 051

Bosch Magnetrad
Sachsnummer: 0283 115 005
Boschnummer 0 212 010 001
KCP1 linksdrehend
6V 27/10W
Ø außen nur 102 mm

Die beiden Teile lagen einzeln, ich glaub die gehören zusammen.



[Ewald]

Es ist nicht sicher ob Polrad und Stator zusammen gehören? Denn jüngere Komponenten wo beispielsweise die Primärwicklung der Zündspule als zusätzlicher Ladegenerator genützt wurde, werwendeten überwiegend Polräder mit Plastoferrit-Magnetbändern!



[Sachscupspezi]

Hallo
Die Zündung ist für US Modelle vom Sachs 504 Motor. Von Baujahr 1976- 1980.



[Nikolausi]

Danke für die Antwort!
US Modell, deshalb habe ich die Nummern nirgendwo gefunden.

Ich versuche immer ein paar Teile, die ich nicht gebrauchen kann zu verkaufen, um Geld zu haben für Teile die ich haben muss.
Irgendwie ist es leider immer so, das ich Teile für ein paar Euro verkaufen kann, die Teile die haben muss sind aber immer Sauteuer. Da bin ich bestimmt nicht alleine.
Ich habe gesehen, dass Zündanlagen für den 504 Motor schon für € 80,- angeboten werden.
Habe ich eine Chance die Zündung zu verkaufen?
Sind meine Teile für irgendwen zu gebrauchen?
Oder ab in die Tonne?



[matt21]

Die Zündung sollte eigentlich auf jeden 504/505 passen.
Von daher bekommst du die sicher verkauft.



[Sachscupspezi]

Ich denke , passt nicht auf 505.



[Ewald]

Ich hätte mal gesagt Zündspule, Unterbrecherkontakte und den Leeranker für die Lichtspule ohne nennenswerte Gebrauchs oder Rostspuren könnte man auch für andere Zündanlagen brauchen, bevor man dieses Teil beispielsweise für 10 bis 20 Euro verschenkt! Ob der Stator mit dem Polrad (ohne Anpassungsarbeiten) zusammenpasst da wäre ich eher skeptisch, denn die Leistungsangaben am alten Polrad mit Hartferritmagneten, deuten eher auf eine zusätzliche Ladespule hin. Wenn allerdings die Magneten eine gute Feldstärke haben, wäre die Optimierung auf eine 12V 40 Watt Lichtspule eher die leichtere Übung!



[matt21]

Ich denke , passt nicht auf 505.

Woran machst du das fest?
Die Befestigung und der Konus sind doch gleich, oder täusche ich mich da?



[Sachscupspezi]

Zündgenerator 0212 010 001 mit 6 V 27/10 Watt ist für eine Zündanlage mit außenliegender Zündspule.Also das Polrad .

Deine bestückte Ankerplatte ist ähnlich für: siehe Bilder . Der Löt -Kondensator hat eine andere Boschnummer wie ein geschraubter.

Wie Ewald beschreibt passen Polrad und Ankerplatte nicht.
Gruß Klaus



[Ewald]

Für stärkere Magneten im Polrad wäre es auch zwingend erforderlich, die Windungszahl der Primärwicklung deutlich zu erhöhen. Denn der Zünderregerstom sollte nicht wesentlich über 2 Ampere betragen, andernfalls feuert es eher heftig am Isolator der Zündkerze, was wiederum kontraproduktiv wäre. Nicht ohne schwerwiegende Gründe hatten unsere japanischen Freunde bei vielen ihrer kontaktgesteuerten Magnetzündergeneratoren mit kräftig magnetisierten Polrädern, auch sehr hochohmige Zünderregerspulen installiert.

Versteht man diese technischen Grundlagen wäre es allerding recht einfach, nicht wirklich passende Komponenten untereinander passend zu machen!



[Sachscupspezi]

@ matt21
504 Sachs Motor 0288 112 100
505 Sachs Motor 0288 114 100
Verschiedene Kurbelwellen .
504 kleineres Polrad ,kleiner Konus.
Gruß Klaus



[matt21]

Danke Klaus



[Sachscupspezi]

sachs-owners manual
Das mal googeln.

Hier



[Sachscupspezi]

Deine Ankerplatte ist wohl auch für den Sachs 504 mit innenliegender Zündspule
0212 005 024 6V 17 Watt. Wie gesagt das Polrad passt nicht zur Ankerplatte.



[Nikolausi]

Vielen Dank für die viele Arbeit die Ihr euch gemacht habt!

Ich werde die beiden Teile einzeln anbieten. Selber habe ich keine Verwendung dafür.
Es werden noch einige Teile auftauchen die ich nicht identifizieren kann, bin froh über die Hilfe. Vielleicht ist ja etwas dabei was von euch jemand gebrauchen kann.
Ich habe mich seit ca. 30 Jahren nicht mehr mit Sachs/Hercules beschäftigt (bin jetzt im Ruhestand) und habe leider viel vergessen.
